менению свойств КС. Разрушающими воздействиями при испытании КС служат механические воздействия в виде вибрации, растяжения, кручения, динамические >и термические воздействия токов короткого замыкания, температурные воздействия окружающей среды и токов нагрузки и др.

Изменение свойств КС в процессе эксплуатации под воздействием как отдельных факторов, так и их совокупности происходит постепенно [25]. Степень изменения свойств КС является функцией продолжительности и режима эксплуатации. Под режимом испытаний понимают совокупность факторов, определяющих механизм и интенсивность процессов, приводящих к отказу КС. Основой выбора режима испытаний являются условия использования и режимы эксплуатации. Режим испытаний может быть и отличным от режима эксплуатации, но связанным с ним количественными зависимостями. Количественная связь необходима для сравнения интенсивности процессов, приводящих к отказу при испытаниях, с их интенсивностью при эксплуатации. Такая необходимость вызвана тем, что испытания проводятся, как правило, ускоренными методами.

Так, ускорение испытаний на нагрев достигается за счет циклического нагрева КС до температуры, в несколько раз превышающей рабочую. Чередование нагрева с охлаждением создает неравномерный режим и вызывает ускоренный процесс изменения контактного сопротивления соединений.

Для оценки различных режимов и методов испытаний рекомендуется использовать коэффициент ускорения- отношение времени работы КС в эксплуатации Яэ ко времени его работы при испытаниях Яи (в одинаковых единицах измерения):

Как уже упоминалось, отказ КС развивается постепенно, а критерием его предельного состояния считается состояние, когда его дальнейшая эксплуатация становится невозможной или небезопасной. На практике предельным состоянием КС считается такое, при котором первоначальное сопротивление увеличилось в 1,8 раза.

Номенклатура измерительных приборов, используемых для измерений параметров КС в процессе испыта-

НИИ, определяется в основном номенклатурой измеряемых параметров и методикой измерения. Приборы должны иметь класс точности не ниже 0,5.

9-3. МЕТОДЫ ИЗМЕРЕНИЙ ПРИ ИСПЫТАНИЯХ КОНТАКТНЫХ « СОЕДИНЕНИЙ

Измерение контактного сопротивления. Определение влияния тех или иных факторов на КС можно контролировать путем измерения контактного сопротивления соединения - электрического сопротивления КС, измеренного между точками, предназначенными для присоединения проводов. Так как контактные сопротивления обыч-П но очень малы, для их измерений должны применяться высокочувствительные приборы. В качестве таких приборов применяются микроомметры типа Ф-415или М-246, двойные мосты типа МОД-61, Р-39 или Р-329 и микроомметры, изготавливаемые в энергосистемах на базе милливольтметров на 5-10 мВ класса 0,5 типа ЛМ, М-109 или М-265.

Микроомметры типа Ф-415. или М-246 позволяют измерять сопротивления на постоянном токе от 2 мкОм до 1 Ом. В качестве измерителя в приборе применен логометр магнитоэлектрической системы. Для питания прибора служит аккумулятор или выпрямители [26]. Схема измерения контактного сопротивления микроомметром приведена на рис. 9-1.

Простыми и надежными приборами являются микроомметры, изготавливаемые в энергосистемах. Схема одного из таких приборов показана на рис. 9-2. Подключение соединительных проводов должно производиться согласно маркировке. Длина проводов от прибора до измеряемых контактов не должна превышать 8 м при сечении токовых концов не менее 4 мм, потенциальных- не менее 1,5 мм.

Особенность устройства для измерения контактного сопротивления, разработанного заводом «Электрощит», состоит в том, что напряжение вспомогательного источ-

Рис. 9-1. Схема измерения контактного сопротивления переносным микроомметром.

ника меняется пропорционально току в силовой цепи (рис. 9-3). При измерениях контактного сопротивления к выводам основного источника питания подсоединяется КС, а к выводам вспомогательного источника - потенциометр. К выводам потенциометра X подсоединяют образцовое сопротивление и устанавливают напряжение вспомогательного источника таким, чтобы показания потенциометра соответствовали значению образцового сопротивления. Устройство позволяет измерять сопротивления порядка 0,5-106-1,0-10-3 Ом при токах до 100 А.

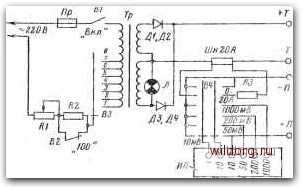

Рис. 9-2. Принципиальная схема микроомметра.

9 Ив, 91аг

Рис. 9-3. Принципиальная схема устройства для измерения электрического сопротивления КС.
