iil 9 ¥ Z !J Б 8


г 1 г)

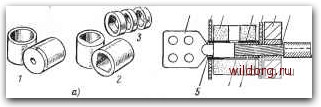

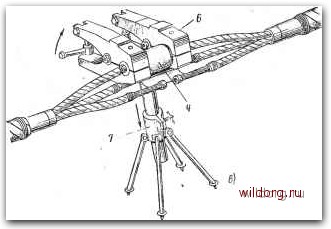

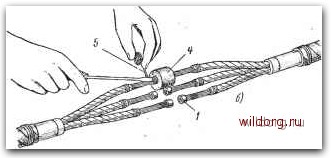

Рис. 5-17. Соединение и оконцевание жил кабеля сваркой встык.

° - колпачки, втулки и шайбы; б - подготовка жил к соединению; в - жила, подготовленная к сварке; г - соединение жилы со стержневым наконечником; - колпачки; 2 - втулки; 3 - шайбы; 4 - термитный муфель: 5-асбестовый

;Шнур; 6 - охладители; 7 - стойка охладителей; S - жила; 9 - защитные экра-

1 ны; 10 - наконечник.

h 69



Типы применяемых наконечников в значительной степени влияют на способ термитной сварки и патроны, с помощью которых она осуществляется. При оконцевании алюминиевых жил проводов и кабелей сечением 16- 240 мм применяются алюминиевые и медно-алюминиевые наконечники типов ТА и ТАМ, а для их приварки к жилам - специальные термитные патроны марки АН,

"1 -


Рис. 5-18. Подготовка жилы маслонаполнениого кабеля к сварке.

о - на жилу кабеля надет термитный патрон, в полость введена стальная труба; б - стальная трубка перемещается в полость присоединяемой жилы кабеля: в - соединяемые жилы кабеля подготовлены к сварке; 1 - жила кабеля; 2 - алюминиевая втулка; 3 -стальная трубка; 4-муфель; 5 -кокиль; 6 лезвие отвертки; 7 - асбестовое уплотнение; 8 - оболочка кабеля.

отличающиеся от патронов марки ПА несколько большим внутренним диаметром кокилей и отсутствием алюминиевых колпачков. Оконцевание производится в горизонтальном положении. Термитный патрон надевается на цилиндрическую часть наконечника, затем наконечник с патроном устанавливается на жиле. Оголенный участок жилы закрепляется в охладителе, а контактная часть наконечника закрепляется в приспособлении, которое установлено на планке для крепления охладителей (рис. 70



5-19). Дальнейшие операции при оконцевании жил производятся так же, как и при их соединении.

Оконцевание проводов с помощью наконечников ЛАЩ выполняется при помощи патронов марки ПАН, ана-

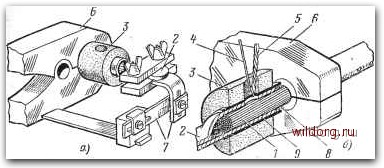

Рис. 5-19. Соединение трубчатого алюминиевого наконечника с жилой.

t о -подготовка х сварке; 6 - процесс сварки; i - жила; 2 - наконечник; 3 - патрон; 4 - мешалка; 5 - присадочный пруток; 6 - охладитель; 7 - фикснрую-I; щее устройство; 8 - асбестовый шнур; 9 - кокиль.

логичных патронам марки ПАТ, но поставляемых без алюминиевых колпачков. Технология приварки такого наконечника аналогична соединению проводов по торцам На верхнюю трубчатую часть наконеч-

, ника надевают патрон, предваритель-

; но защитив изоляцию жилы и наконечник от теплового воздействия патрона. Сварку ведут в вертикальном положении. Так же выполняют оконцевание жил маслонаполненных кабелей; как и при соединении, для сохранения отверстия внутрь маслопровод-ного канала вводят стальную трубку.

Приварку стержневых наконечников типа ЛАС выполняют аналогично

; сварке жил встык, но вместо второй

• жилы в патрон марки ПА вводят стер-;>кень наконечника. Плоскую контакт-

Рис. 5-20. Оконцевание термитной сваркой че-Тырехсекционной жилы сечением 1500 мм угловым наконечнрром.
