Опрессовка - это соедйиение жилы с наконечником (гильзой) за счет их совместной деформации при помощи формообразующего инструмента (пуансонов и матриц).

Для опрессовки применяются разнообразные инструменты различных форм и конструкций. Все они могут быть сведены к основным четырем формам: объемная опрессовка, опрессовка местным вдавливанием, объемная опрессовка с местным вдавливанием и многоместная опрессовка. В отечественной практике для выполнения КС опрессовкой используются инструменты типов УНИ, УСА, шестигранник, шестигранник с местным вдавливанием и др.

Опрессовкой выполняют КС медных, алюминиевых и сталеалюминиевых проводов. При выполнении соединений алюминиевых и сталеалюминиевых проводов рекомендуется использовать кварцевазелиновую пасту, а при соединении медных проводов - технический вазелин.

При оконцевании однопроволочных алюминиевых жил кабелей до недавнего времени применялись в основном наконечники, в настоящее же время получили развитие два метода безарматурного оконцевания. Разработано и широко используется непосредственное формование с помощью пиротехнического инструмента из концов однопроволочных жил наконечников. Второй метод - это метод изгибания специальным инструментом конца однопроволочной жилы в кольцо. Представляется, что второй, более прогрессивный метод найдет широкое применение в практике.

Соединение и оконцевание опрессовкой изолированных проводов сечением 2,5-10 мм выполняется в алюминиевых гильзах типа ГАО одним вдавливанием с помощью пресс-клещей типа ПК-2М или ГКМ. Гидравлические клещи ГКМ используются для опрессовки медных и алюминиевых проводов.

Соединение и ответвление проводов с помощью гильз ГАО выполняются с односторонним или двухсторонним вводом жил в гильзу (рис. 7-17). Гильзы для ввода проводов с двух сторон имеют удвоенную длину и спрессовываются дважды. Выбор гильз для выполнения того или иного соединения зависит от общего сечения соединяемых проводов. Если сечение соединяемых проводов

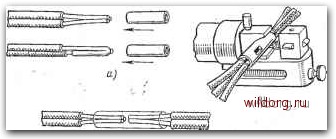

Рис. 7-17. Технология опрессовки алюминиевых проводов в гильзах

ГАО.

а - подготовка для соедипения с односторонней опрессовкой; б - подготовка для соединения с двухсторонней опрессовкой; в - процесс опрессовки; г - . опрессованные соединения; д - готовые соединения.

Таблица 7-10

Гильзы и инструмент для опрессозки изолированных проводов

Суммарное сечение проводов,

мм»1

Тип гильзы

MapKHjioBKa инструмента и ssfkcpmccth ст типа ггесс-клещей

ПК-Ш

ПК-2М

Матрица

Пуансон

; Матрица

Пуансон

Матрица

Пуансон

7.5 15

ГАО-4-1 ГАО-4-2

13 25

ГАО-5-1 • ГАО-5-2

\ 20,К 41

ГАО-6-1 ГАО-6-2

А5.4; А6

А5,4; А6; А7

1А5,4; А6

1А5,4; А6; А7; А8

32,5 45

ГАО-8-1 ГАО-8-2

1А5,4; АЕ; А7; А8



меньше сечения трубчатой части гильзы, последняя заполняется дополнительной жилой. Пуансоны, матрицы и пресс-клещи выбираются согласно табл. 7-10.

Алюминиевые жилы сечением 16-240 мм соединяются гильзами типа ГА. Место стыка жил должно рас-

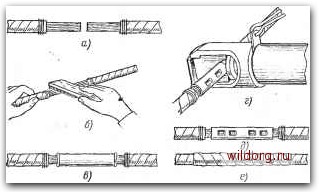

Рис. 7-18. Соединение алюминиевых жил опрессовкой.

а - концы жил со снито!*! изоляцией; б - зачистка жил; в - подготовленное соединение; г ~ опрессовка; д - спрессованное соединение; е - готовое соединение.

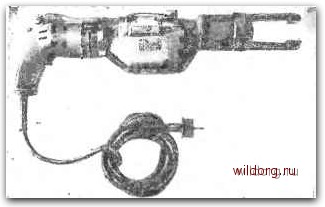

Рис. 7-19. A-lexaHHSM с электроприводом (ПГЭ-20) для выполнения КС опрессовкой.
