Таблица 7-8 Длины стальных болтов для соединения пакета шин

Толщина пакета шин, мм

Длина болта, мм, при диаметре резьбы

допускается производить болтами Мб длиной 16 мм или М8 длиной 20 мм.

Крутящий момент, приведенный в таблице, соответствует коэффициенту трения 0,15. Нормальное расчетное контактное давление составляет не менее 15 кПа для алюминиевых щин и 10 кПа для медных и алюминиевых щин, плакированных или армированных медью. Иа соединениях алюминиевых шин с применением болтов Ml 2 и выше необходимо выполнять предварительное

Таблица 7-9

Рекомендуемые крутящие моменты при затяжке болтов КС

обжатие шин путем затяжки болтов полным усилием (около 900 Н), затем соединение ослабить, после чего вторично затянуть болты с нормальным усилием (150- 200 Н). При диаметрах болтов 6-10 мм обжатие производить не рекомендуется во избежание срыва резьбы. З&тяжку болтов на соединениях с тарельчатыми пру-» жинами производят в два приема. Вначале болт затягивают до полного сжатия тарельчатой пружины, затем

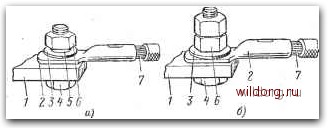

Рис. 7-8. Соединение медной жилы с плоским выводом из меди или сплава алюминия.

а - для болтов до М8; б - для всех размеров болтов; 1 - вывод; 2 - нако-1еч11 к; 3 -шайба; болт: 5 - шайба пружинная; 5 -гайка; 7 -жила.

соединение ослабляют поворотом ключа в обратную сторону на .Д оборота для болтов Мб и Ml2 и на оборота для остальных болтов.

Присоединение плоских проводников к плоским выводам из меди или алюминиевого сплава (рис. 7-8) производится с помощью стальных болтов (ГОСТ 7798-70), гаек (ГОСТ 5915-70) и шайб (ГОСТ 11371-78), а к выводам из алюминия - с применением средств стабилизации контактного давления: тарельчатых пружин или

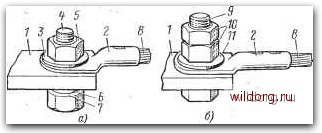

Рис. 7-9. Соединение медной жилы с плоским выводом из алюминия.

а -с примеисинем тарельчатых пружин; б -с применением крепежных дета-. лей из цветных металлов; / - вывод; 2 - медный наконечник; 3 - шайба пружинная; болт стальной; 5 - гайка стальная; 5 -шайба стальная увеличенная; 7 -пружина тарельчатая; « - жила медная;. S - болт нз цветного металла; ;0 -гайка из цветного металла; -шайба из цветного металла.

крепежных изделий из медных или алюминиевых сплавов с коэффициентом линейного расширения (18-21)Х XI 0-е °С- (рис. 7-9). При сборке соединения с тарельчатыми пружинами со стороны алюминиевого вывода ставят увеличенную. - а со стороны медной лапки наконечника - нормальную шайбу. В соединениях с тарельчатыми пружинами контргайки не применяют.

Если тарельчатые пружины или болты и гайки из цветных металлов необходимых размеров отсутствуют,

подсоединение можно выполнять с применением увели-ТКПГУ Ш) ) ниой шайбы при условии, С! fS===!J что переходное сопротивление и температура нагрева соединения окажутся в заданных пределах.

В тех случаях, когда КС эксплуатируется в помещении с относительной влажностью более 80% и температурой не ниже 20°С или в химически активной среде, оно выполняется с помощью переходных медно-алюминиевых пластин. • Непосредственное соединение медной жилы с алюминиевым выводом может выполняться в том случае, когда алюминиевый вывод имеет защитное металлопокрытие.

Рис. 7-10. Присоединение двух наконечников к плоскому выводу.

Рис. 7-11. Переходные детали для подключения к выводам более двух наконечников.

При выполнении подсоединения, к плоскому выводу двух жил кабеля наконечники следует располагать по обеим сторонам плоского зажима (рис. 7-10) для того, чтобы обеспечить наименьшее переходное сопротивление и сохранить более равномерное токораспределение. Если к выводу нужно подсоединить более двух наконечников или отверстие вывода не соответствует отверстию наконечника, используют переходные детали. К переходной
