Контроль качества паяных КС производится внешним осмотром. Основное внимание уделяется правильности подбора наконечника или гильзы: наконечник должен быть больше сечения жилы на один типоразмер. Наряду с этим обращается внимание на степень заполнения припоем зазора между наконечником и жилой, наличие

Таблица 8-3 Остаточная толщина металла в месте опрессовки*

Тип алюминиевой гильзы (наконечника)

Остаточная толщина,

мм (±0,3 мм)

Тип медной

гильзы (наконечника)

Остаточная толщина,

ым, (±0,2 мм)

ГАО-4

Т-3, ГМ-3

ГАО-5

т-4, ГМ-4

ГАО-6

Т-5, ГМ-5

ГАО-8

Т-6, ГМ-6

ГА-5, ТА-5,4, ТАМ-5,4

Т-7, ГМ-7

ГА-7, ТА-7, ТАМ-7

Т-8, ГМ-8

ГА-8, ТА-8, ТАМ-8

Т-9, ГМ-9

ГА-9, ТА-9, ТАМ-9

Т-10, ГМ-Ю

ГА-11, ТА-11, ТАМ-11

Т-11, ГМ-11

ГА-12, ТА-12, ТАМ-12

Т-12, ГМ-12

ГА-13, ТА-13, ТАМ-13

Т-13, ГМ-13

ГА-14, ТА-14, ТАМ-14

Т-14, ГМ-14

ГА-16, ТА-16, ТАМ-16

Т-15, ГМ-15

10,2

ГА-17, ТА-17, ТАМ-17

Т-16, ГМ-16

10,2

ГА-18, ТА-18, ТАМ-18

Т-17, ГМ-17

12,5

ГА-19, ТА-19, ТАМ-19

Т-18, ГМ-1&

12,5

ГА-20, ТА-20. ТАМ-20

Т-19, ГМ-19

ГА-22, ТА-22. ТАМ-22

Т-20, ГМ-20

14.4

Т-21, ГМ-21

14,4

* Данные приведены по результатам исследования ВНИИИЭМ;-

Трещин И следов перегрева, удаление остатков флюса после окончательной пайки. Соединение должно быть обтекаемым, не иметь шероховатостей.

Контроль качества спрессованных КС производится внешним осмотром и измерением степени опрессовки. 132



При визуальном контроле выявляются следы кварцева-зелиновой пасты на жиле и наконечнике (гильзе), соответствие типоразмера наконечника сечению жилы, полнота ввода жилы в трубчатую часть наконечника, coocHoctb и симметричность лунок опрессовки. Проверяется толщина остатка металла в месте опрессовки (табл. 8-3).

Остаточная толщина измеряется специальными клещами или штангенциркулем (рис. 8-2).

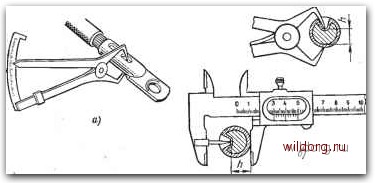

Рис. 8-2. Измерение остаточной толщины опрессовки. о - специальным инструментом; б - штангенциркулем с насадкой.

Контроль качества болтовых КС производится осмотром и проверкой степени затяжки болтов с помощью специальных ключей. При осмотре проверяется соответствие числа и размера болтов, правильность подго-

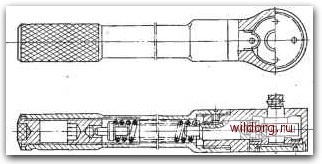

Рис. 8-3. Динамометрический ключ для определения усилия затяжки болтов.




товки и защиты контактных поверхностей в.зависимо--сти от характера окружающей среды. Контролируется усилие затяжки болтов и плотность прилегания контактных поверхностей друг к другу.

Усилие затяжки болтов или гаек проверяется боковыми или торцевыми ключами с регулируемым крутящим моментом от 0,2 до 20 кН-см, изготовляемыми по ГОСТ 7068-54, или динамометрическим ключом типа

ДК-25, изготавливаемым по ТУ 105-6-01-0081-74 заводом «Ри-гасельмаш» (рис. 8-3). Наряду со специальными ключами, для определения усилия затяжки используют обычные ключи с динамометром. Динамометр соединяется с рукояткой ключа, усилие затяжки при этом прилагается через динамометр, а по его показаниям определяют степень затяжки. Прижатие контактных поверхностей и качество подгонки контактных поверхностей проверяются при помощи щупа (0,02-0,03)X ХЮ мм: щуп не должен проходить между шинами на глубину более 5 мм (рис. 8-4). В процессе контроля плоских или круглых проводников со штыревыми выводами следует обращать внимание на условия эксплуатации, которые определяют условия выполнения КС. Например, в помещениях с относительной влажностью не менее 80% и при температуре не менее 20°С или химически активной* среде при номинальных токах штыревых выводов более 400 А, стальных выводов - более 250 А алюминиевые жилы должны быть оконцованы медно-алюминиевым наконечником. Плоские проводники должны соединяться через медно-алюминиевые переходные пластины. Соединения алюминиевых жил сечением до 10 ым с контактными выводами должны иметь шайбы-звездочки, а при работе в условиях вибрации - разрезные шайбы.

Медные многопроволочные жилы должны предварительно облуживаться, а в отдельных случаях и опрес-совываться специальными наконечниками. Следует об-

Рис. 8-4. Проверка плотности при.тегания шин при помощи щупа.

/ - щуп с лезвием толщиной 0,02 мм; 2 - шины.
