вЖимы располагаются не ближе 100 мм от сереДиНЫ Корпуса.

Сварка проводов, приварка наконечников к спускам гибкой ошиновки ОРУ проводится на месте монтажа или на моитажно-заготовительных участках двумя способами: термитными патронами или в разъемных графитовых или чугунных формах с разогревом их пропан-кислородным пламенем.

На рис. 5-26 показана разъемная графитовая тигель-форма, а на рис. 5-27 - сварное соединение ошиновки спуска гибкого провода.

Сотрудниками треста Гидроэлектромонтаж [16] разработаны термитные патроны типа ПАСТ для приварки спусков гибкой ошиновки и подсоединения их к аппаратам ОРУ. Общий вид термитного патрона ПАСТ при-

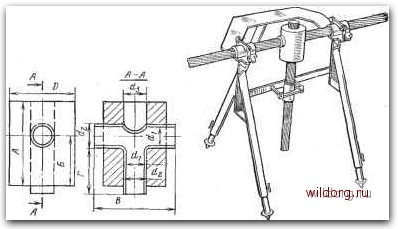

Рис. 5-28. Термитный патрон типа ПАСТ для приварки ответвлений (спусков).

Рис. 5-29 Приспособление для закрепления свариваемых проводов.

веден на рис. 5-28, а на рис. 5-29 показано приспособление для закрепления свариваемых проводов во время сварки.

Основные данные термитных патронов для сварки ответвлений (спусков) с гибкой ошиновкой приведены в табл. 5-18.

При использовании термитных патронов для сварки спусков качество сварных соединений выше, чем при пропан-кислородной сварке, поскольку отжиг проводов Меньше; снижается также трудоемкость и стоимость работ.



Таблица 5-ig

Размеры, мм, термитных патронов для приварки ответвлений гибкой ошиновки ОРУ

Тип патрона

Шашка

Кокиль

Масса niaiuKn, г

ПАСТ-185

ПАСТ-240

ПАСТ-300

32,5

29,5

32,5

ПАСТ-400

33,5

30,5

33,5

1200

ПАСТ-500-

2200

ПАСТ-SOO

Подготовку проводов для сварки и проведение сварки осуществляют так же, как и при применении термитных патронов с отверстием для литника.

На ВЛ и гибкой ошиновке ОРУ подстанций применяются алюминиевые или сталеалюминиевые провода; контактные выводы аппаратов (разъединителей, выключателей, трансформаторов, дросселей и т. д.) выполняются из меди.

Непосредственное соединение медных проводников с алюминиевыми недопустимо из-за образующейся в месте переходного контакта электролитической коррозии, разрушающей контактное соединение.

Для оконцевания алюминиевых и сталеалюминиевых проводов термитной сваркой используют переходные с меди на алюминий наконечники типа ТАМ или изготовленные из плакированных медью алюминиевых шин типа АПМ. Подготовка под сварку проводов, переходнйх с меди на алюминий наконечников и проведение самой сварки осуществляются так же, как при соединении проводов.

Сварные соединения проводов с наконечниками из плакированных медью алюминиевых шин показаны на рис. 5-30.

Сварку стальных проводов выполняют главным образом для проводов линий связи и сигнализации диаметром 2-5 мм при помощи термитных шашек типа ШТ, изготовляемых по ГОСТ 18493-79. Шашки маркируются по диаметру внутренних отверстий, соответствующих диаметрам свариваемых проводов.

Сварку производят в ручных рычажных приспособлениях, в которых провода вместе с термитной шашкой 82



центрируются, удерживаются и после сгорания шашки вручную осаживаются (сдавливаются). Провода для предупреждения ржавления у места сварки покрывают горячим битумом № 3.

Механическая прочность сварных стальных проводов в месте сварки на 5 - 20% ниже прочности целого про-

! -mi

-ас-ISO -

А7В

Рис. 5-30. Образцы сварных соединений сталеалюминиевых проводов с алюминиевыми иаконечниками. плакированными медью.

вода, что объясняется отжигом его при сварке, и составляет для сварного соединения провода диаметром 2 мм 30 кгс/мм (29,4-10 Па), а для проводов диаметром 2-5 мм -34 кгс/см2 (33,3-10 Па).

Таблица 5-19

ft t

Характеристики термитных патрэнов для сварки плоских алюминиевых шин

Тип патрсиа

Сечение свариваемых шии, мм

Длина кокиля 1, мм

Ширина шашки Ь, мм

Высота шашки ft, мм

Масса, кг

ПЩ-50Х6

ПЩ-80Х10

ПЩ-100Х10

50X6 80X10

100X10

122 150

40 50 50

0,50

1,10

1,6€
