рис. 7-20. Оконцевание алюминиевых жил опрессовкой.

д конец жилы со снятой . изоляцией; б - зачистка жилы; е - надевание наконечника- г - опрессовка; д - спрессованный наконечник; е -~ гбтовое оконцевание.

полагаться посередине гильзы. Технология соедипения приведена на рис, 7-18. Для опрессовки используются прессы типов МГП-12, РМП-7М, ПГР-20 или ПГЭ-20 (рис. 7-19) с инструментами УНИ-2А в двухзубом и УНИ-1А в однозубом исполнении, а также шестигранник с местным вдавливанием и т. п.

Оконцевание алюминиевых жил выполняется с помощью алюминиевых и медно-алюминиевых наконечников по технологии, аналогичной соединению жил

Таблица 7-11

Наконечники, гильзы, пуансоны и матрицы для соединения алюминиевых жил сечением 16-240 мм

Сечение, мм, и тип алюминиевой жилы

Тип алюминиевого наконечника

Тип медно-алюмшие-вого наконечника

Тип Гильзы

Маркировка применяемых

пуансонов

матриц

IfiH

1Ш, 25С0 ЗПН, 35СО ГЛН, ЬПСО, 70СО 7ПН, 9GCO 70С

Ш{, I20CO 95С, I20H I20C, I50H I50C 18г)Ь[ i8x, 240И 240С

ТА-П,4

ТА-7

ТА-8

ТА-9

ТА-II

TA-I2

ТА-13

ТА-14

ТА-16

ТА-17

ТА-18

TA-IO

ТА-20

ТА-22

TAM-S,4

ТАМ-7

ТАМ-8

ТЛМ-9

ТАМ-)1

TAM-I2

TAM-I3

ТАМ-И

ТАМ-1В

ТАМ-17

ТАМ-)8

ТАМ-19

ТАМ-20

ТАМ-22

ГА-5,4

ГА-7

ГА-8

ГА-9

ГА-п

ГА-12

ГА-13

ГА-14

ГА-IB

ГА-17

ГА-18

ГА-19

ГА-20

ГА-22

А5,4; А7; А8 А5,4: А7; А8 А5,4; А7; А8 А9

АН; А12 АН; AI2 AI3 Al4

АШ; AI7-. AI8; AI9 А16;А17; А18; AI9 А)6;А)7: А18;А19 АШ; А17;А18; AI9 А20; А22 А20; А22

А5,4

AI6; AI7 AI8; AI9 А18; А19 AI8-. AI9 А20 А22

Примечания: I. Обозначение типов жил: Н-круглая многопроволочная (нор-мальная); С-секторная многопровслочная; СО-секторная однопроволочиая. 2. Вся номенклатура инструм л.та выпускается в двухзубом исполнении. Кроме т( го, инструмент А6 -А22 выпускается вднозубом исполнении, что дает возможность использовать для опрессовки жил крупных сечений прессы РГП-7М и РМП-7.

(рис. 7-20). Наконечники, гильзы и инструмент, применяемые для опрессовки алюминиевых жил, приведены в табл. 7-11.

Оконцевание и соединение медных жил опрессовкой производятся с использованием медных наконечников типа Т и медных гильз TKifa ГМ. Опрессовка наконечников выполняется одним местным вдавливанием.

Пуансоны и матрицы выбираются по табл. 7-12.

Таблица 7-12

Наконечники, гильзы* пуансоны и матрицы для опрессовки медных жил сечением 4-240 мм

Примечание. Обозначение типов жил: Н - круглая многопроволочная (нормальная); С - секторная многопроволочная; Г - гибкая многопроволочная; ОГ - особо гибкая жила.

Оконцевание однопроволочных жил выполняют путем формования наконечника непосредственно из жилы (рис. 7-21).

Соединение, ответвление и оконцевание неизолированных проводов сечением до 240 мм выполняются способом скручивания с применением овальных соединительных зажимов типа СОАС, а проводов сечением 240 мм и более соединительными прессуемыми зажимами типа САС или зажимами с укороченным сердечником. 118 . .

Щ Для соединения стальных тросов сечением SO- j50 мм воздушных линий электропередачи применяются соединительные прессуемые зажимы типа СВС (ГОСТ 1Д 726-71).

Перед монтажом КС очищают провода и зажимы of грязи и окисной пленки, промывают их бензином и дротирают чистой тряпкой. Контактные поверхности

Рис. 7-21. Выполнение оконцевании однопроволочных жил пиротехническим инструментом.

мазывают нейтральной смазкой и под слоем смазки зачищают стальной щеткой (см. рис. 4-3), после этого смазку не удаляют, так как она служит защитой от последующего окисления и нарушения контакта.

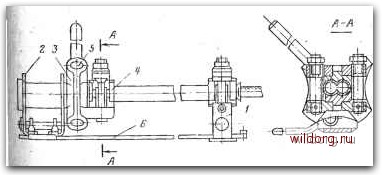

Рис. 7-22. Приспособление МИ-230А для скручивания овальных соединителей.

- подвижный зажим; 2 - иеподвижиая стойка; 3 -планшайба; 4 -разъемная плашка; 5 - отверстие для воротка; 6 - ociioiannc.
