ращать внимание на наличие смазки, шайб (обычных и увеличенных), тарельчатых пружин, количества гаек на штыревых выводах.

i 8-4. КОНТРОЛЬ КОНТАКТНЫХ СОЕДИНЕНИЙ

? В ЭКСПЛУАТАЦИИ

Контроль нагрева КС токоведущих цепей большей частью осуществляется при помощи термопленочных, флажковых, семафорных указателей, термосвечей, тепловизоров и т. п. Выбор метода контроля производится исходя из условий эксплуатации и доступности КС.

Термопленочные указатели многократного действия. Применение термопленочных указателей основано на изменении цвета термопленки под действием температуры; при остывании поверхностей, к которой.пленка прикреплена, цвет пленки восстанавливается до первоначального. При температуре 70°С красный цвет термопленки изменяется на темно-красный; при 100°С цвет становится черным. Если контакт нагревается выше 120°С в течение 1-2 ч или до 170°С в течение 5 мин, термопленка разлагается, приобретает грязновато-желтый цвет и после охлаждения соединения не восстанавливается. Термопленочные указатели при помощи изолирующих штанг приклеиваются клеем БФ-4 в виде кружков или полосы требуемой величины на доступные для наблюдения части КС.

Термоуказатели однократного действия На основе термопигмента, применяемого в термопленочных указателях, изготавливаются указатели в виде термокрсок или термокарандашей на воске, парафине или их смеси. Интервал контролируемых ими температур может быть подобран от 45 до 750°С. Термокраска из сернокислого кобальта имеет светло-розовый цвет. При температуре 85°С и выше цвет краски меняется на пурпурный. Оранжевый цвет краски № 3 МХТИ имени Д. И. Менделеева при температуре 85°С и выше меняется на темно-серый. Для периодического контроля нагрева контактов изготавливаются термосвечи на различные температуры плавления. Термосвеча № 1 имеет температуру плавления 50-55°С, изготовляется из чистого парафина и обертывается бумагой белого цвета; термосвеча № 2 с температурой плавления 70-80°С изготовляется из сплава парафина и воска и обертывается бумагой зеле-



ного цвета; термосвеча № 3 с температурой плавления 90-100°С изготовляется из сплава канифоли светло-желтого цвета и обертывается бумагой желтого цвета; термосвеча № 4 с температурой плавлений 120-130°С изготовляется из сплава легкоплавких металлов (свинец, висмут и олово) и обертывается бумагой голубого цвета; термосвеча № 5 с температурой плавления 150- 160°С изготовляется из сплава свинца, висмута и олова (бумагой не обертывается).

Для ксгнтроля температуры КС термосвеча освобождается от бумаги и вставляется в специальный держатель штанги таким образом, чтобы концом свечи можно было касаться КС в месте контроля температуры.

Термоуказатели с легкоплавким припоем. Для непрерывного контроля за нагревом КС открытых и закрытых РУ, недоступных для измерений штангой, применяются указатели нагрева контактов однократного действия с легкоплавким припоем. Принцип их действия заключается в следующем: две части указателя, способные перемещаться одна относительно другой, спаиваются легкоплавким припоем, температуру плавления которого выбирают с учетом допускаемого нагрева контакта рабочим током и током короткого замыкания. При нагреве контакта до температуры, превышающей температуру плавления припоя, одна из частей указателя под действием силы тяжести или пружины отпадает или поворачивается в заданном направлении. Масса припоя в указателе 1-2 г. Легкоплавкие припои:

Температура плавления. °С

Состав пошоя

95-105

110-120

125-139

150-160

Висмут, %

Свинец, о/о

Олово, о/а

Отпадающие указатели. Два кусочка медной проволоки диаметром 1,5-2 мм с концами, загнутыми в колечки, одно из которых зажимается под болт, а другое- большего размера является сигнализатором (рис. 8-5), или два кружочка из белой жести оттягива-



ется и поворачивается так, чтобы удобно было производить за ними наблюдение; при этом место спая должно касаться КС. При нагреве контактов сверх допустимой температуры свободный конец сигнализатора указателя под действием силы тяжести отпадает и тем самым указывает на неисправное состояние контакта.

Поворотные указатели. Поворотный флажковый указатель представляет собой одновитковую спиральную пружину из стальной проволоки диаметром 1-1,5 мм, один конец которой закрепляется хомутом на проводе вблизи контакта. Второй конец пружины, загнутый под прямым углом, припаивается легкоплавким припоем к наконечнику, закрепляемому под болт или шайбу контакта. При расплавлении припоя этот конец стальной проволоки под действием пружины выходит из гнезда и занимает вертикальное положение (рис. 8-6). На конце пружины имеется треугольный флажок из жести, окрашенный в красный Или желтый цвет. Семафорный указатель для ОРУ изготовляется из обрезков медной

Рис. 8-5. Прикрепление указателя перегрева контактов однократного действия с легкоплавким припоем под болтовой зажим.

/ - кольцо-сигнализатор: 2 - место спая.

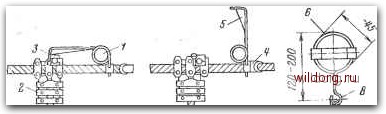

Рис. 8-6. Поворотные указатели перегрева контактов однократного

действия с легкоплавким припоем. а - флажковый указатель в собранном виде; 6 - то же после срабатывания; в -семафорный указатель; / - пружина; 2 - контролируемый контакт; 3 - место припоя в наконечнике; 4 -хомут; 5 -флажок; 6 -семафор; 7 -держатель (диаметр по болту контакта); в -колечки в месте спая. 4.10-321 . . . - 5 137
