Первая входящая ИКМ линия

Вторая входящая ИКМ линия


Первая исходящая ИКМ линия

Вторая исходящая ИКМ линия

- Одновременная запись кодовых слов в два ЗУ

-----> Считывание из одного выбранного ЗУ

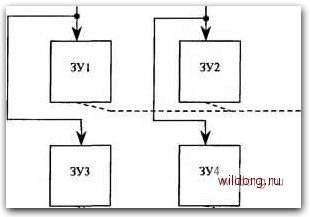

Рис. 2.16. Координатный способ построения Х/Г-ступени

Входящие ИКМ линии 31 ... О


Исходящие . ИКМ линии 31

к маркеру

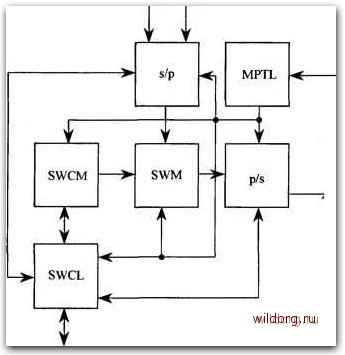

Рис. 2.17. Структурная схема блока пространственно-временной коммутации ЭАТС 200



Входящие ИКМ линии О,..., 15

Адрес записи (MPTL)

CAI

ЗУПВ1 512x8

ЗУПВЗ 512x8

Входящие ИКМ линии 16, ...,31

Ч4> <4>

Регистры

Регистры

приема

приема

ЗУПВ2 512x8

Ц Регистр ->v передачи I

ЗУПВ4 512x8


Регистр -J\ передачи

оо ts

Рис. 2.18. Структурная схема платы SWM ЗУПВ 512x8 - ЗУ с произвольной выборкой 512x8 бит; сигнал записи в ЗУ временной коммутации (SWM); ВШ1,ВШ4 - входные шины; СА1, СА2 - селекторы адреса

Структурная схема модуля коммутации SWM представлена на рис. 2.18. Как видно из рисунка, входящие ИКМ линии разбиты на две группы (по 16 линий в каждой). На две группы разбиты и исходящие ИКМ линии. Такое разбиение позволило в два раза снизить скорость записи/считывания ЗУ с произвольной выборкой (ЗУПВ). Однако это привело к тому, что для передачи кодового слова из любой входящей в любую исходящую ИКМ линию требуется записать это слово в два ЗУПВ (например, в ЗУПВ! и ЗУПВЗ для первой группы входящих ИКМ линий).

Емкость каждого ЗУПВ равна 16x32 = 512 кодовых слов (при 8-битовом кодовом слове), т.е. емкость ЗУПВ позволяет записать все кодовые слова цикла всех 16 входящих ИКМ линий.



Кодовые слова входящих ИКМ линий, поступающие в параллельной форме из преобразователя s/p, подаются в регистры приема по четырем входным шинам (ВШ). За каждой шиной закреплены определенные входящие ИКМ линии (табл. 2.1):

Таблица 2.1. Распределение ИКМ линий

Входная шина

Входящая ИКМ линия

Кодовые слова входящих ИКМ линий записываются в обе половины ЗУПВ (ЗУПВ1 и ЗУПВЗ, ЗУПВ2 и ЗУПВ4) согласно адресам записи, сформированным блоком MPTL, который выполняет роль счетчика. Тем самым реализуется режим последовательной записи. За время длительности кодового слова (3,9 мкс) в обе половины ЗУПВ будет записано по кодовому слову из каждой входящей ИКМ линии.

В табл. 2.2 приведен порядок записи кодовых слов каждой входящей ИКМ линии. Например, если осуществляется запись кодового слова нулевого временного канального интервала каждой ИКМ линии, то при ? = 1 в ЗУПВ 1 и ЗУПВЗ по адресу О будут записаны четыре бита из нулевой входящей ИКМ линии, а по адресу / - четыре бита из первой, в ЗУПВ2 и ЗУПВ4 по адресу 16 будут записаны четыре бита из шестнадцатой входящей ИКМ линии, а по адресу /7 - четыре бита из семнадцатой. В следующий момент (t = 2) по тем же адресам записываются оставшиеся четыре бита кодовых слов.

Таблица 2.2. Порядок записи кодовых слов

Момент времени t

ИКМ линия

Биты записи

0, 1, 16, 17

1 ....4

0, 1, 16, 17

5....8

2, 3, 18, 19

1 ....4

2,3, 18, 19

5....8

4, 5, 20, 21

1 ....4

4, 5, 20,21

5....8

6, 7, 22, 23

1 ... .4

6, 7,22,23

5....8

8, 9, 24, 25

1 ....4

8, 9, 24,25

5....8

10, 11,26,27

1 ....4

10, 11,26,27

5....8

12, 13, 28, 29

1 ....4

12, 13, 28, 29

5....8

. 15

14, 15, 30,31

1 ....4

14, 15, 30,31

5....8
