Однако она характеризуется низким использованием передаточных возможностей кабеля. Учитывая, что высокоскоростная передача по абонентской сети цифровых АТС, как правило, не требуется, это делает систему экономически невыгодной. В связи с этим данная система имеет ограниченное применение, в частности для пользователей в учреждениях.

Двухпроводная система с частотным разделением направлений. По сути дела это дзупроводная двухполосная система связи, в которой необходимо иметь полосу в два раза шире полосы передаваемой информации для одного канала. Упрощенная структурная схема такой системы показана на рис. 4.8.

Реально реализованные системы этого класса имели несколько иную структуру, основным отличием которой было использование дифсистем, что позволяло уменьшить взаимное влияние направлений передачи (рис. 4.9.). Передача информации ведется бифазным кодом. В одном направлении Xj передача ведется кодом один период/символ (BiPhl), а в другом направлении Хз - кодом три периода/символ (BiPh3).

Однако, из-за сложности реализации фильтров на БИС и СБИС такие системы не получили широкого применения.

Двухпроводная система с временным разделением направлений. В системе с временным разделением направлений интервалы для передачи и приема разделены во времени. При передаче от станции к абоненту цифровой сигнал накапливается в буферном запоминающем устройстве и затем считывается со скоростью в два раза большей. При этом сигналы передаются в виде пакетов. На абонентской стороне сигналы, передаваемые со станции, накапливаются в буферном ЗУ и затем считываются в виде непрерывной последовательности цифрового сигнала.

ТА-> АТС

АТС->ТА


2-проводная

Fo /

линия

F>\

Рис. 4.8. Упрощенная схема системы передачи с частотным разделением направлений



BiPhl

> f4

BiPh3

Рис. 4.9. Система передачи с частотным разделением направлений и дифсистемами

Передача сигналов от абонента на станцию происходит аналогичным образом в виде пакетов с использованием незанятого временного интервала. Этот метод получил название «пинг-понг» (или метод с поочередным переключением направлений).

Благодаря тому, что скорость передачи по кабелю в два раза больше скорости передачи сигналов источника (сигналы пакетов станции передаются в кабель полностью синхронизированными по фазе), устраняется переходное влияние на ближнем конце, что было затруднительно при 4-проводной передаче.

Однако, реализация метода «пинг-понг» с наименьшими затратами имеет один недостаток - небольшую зону действия (около 2 км). Поэтому, для организации системы с большой емкостью и большой протяженностью используют различные методы компрессии во времени. Более того, если осуществить синфазную передачу по одному и тому же кабелю, то даже при наличии нескольких трактов типа «пинг-понг» с разными скоростями передачи, можно значительно увеличить протяженность линии.

На рис. 4.10 представлена структурная схема двухпроводного тракта с временным разделением направлений, обеспечивающего полный дуплексный режим работы. Передача осуществляется в виде пачек импульсов между абонентским полукомплектом АПК и станционным полукомплектом СПК, которым заканчивается цифровая абонентская линия.

Переключение станционного и абонентского оборудования на режимы передачи или приема осуществляется коммутаторами К по сигналам, получаемым от устройства синхронизации (СИНХР). Стыки информационных потоков на обоих концах осуществляются по 4-проводной схеме. Входящая цифровая информация записывается в ЗУ и преобразуется передатчиком в короткие пачки цифровых сигналов, которые с более высокой скоростью передаются по линии. Скорость передачи пачек должна быть такой, чтобы эффективная скорость передачи была равна или превышала скорость цифрового потока на входе, иначе часть информации будет потеряна.

Важной задачей для системы с временным разделением направлений является выбор скорости передачи и длины пачки. Скорость передачи с одной стороны ограничивается пропускной способностью среды передачи, а с другой - определяется требованиями организуемых услуг связи. Цифровые ТА в первую очередь должны обеспечивать услуги телефонной связи, для которых требуется скорость 64 Кбит/с, принимаемая за основу при проектировании цифровых телефонных сетей. Однако эта скорость может быть значительно снижена при использовании методов дифференциального и адаптивного кодирования речи, что также позволяет увеличить длину линии связи.



Стык абонентского терминала

Вх. цифр.

поток

СИНХР

Исх. циф.

поток

передачи

Возвратный цикл

передачи пакета

Передача

Прием

Прием

Передача

Стык станционного терминала

Абонентская

Г- ПРД

Исх. цифр

поток

СИНХР

Сигнал

управления передачей

Вх. цифр.

поток приема

Рис. 4.10. Принцип временного разделения направлений передачи

Двухпроводная система с адаптивными эхокомпенсаторами. Как уже упоминалось ранее, для разделения направлений передачи цифровых сигналов могут использоваться дифсистемы. При этом используется тот факт, что при согласовании выходного сопротивления передатчика с комплексным сопротивлением линии, амплитуда сигнала в линии будет равна половине амплитуды передаваемого сигнала. Поэтому принимаемый сигнал может быть получен путем вычитания половины выходного сигнала передатчика из суммарного сигнала в линии (рис. 4.11).

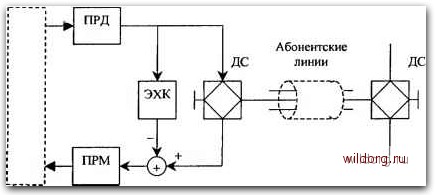

Рис. 4.11. Структурная схема системы с адаптивными эхокомпенсаторами ПРД - передатчик, ПРМ - приемник, ДС - дифсистема, ЭХК - эхокомпенсатор
