слов является последовательным, а для считывания - произвольным. Тогда, для максимальной симметрии в алгоритме поиска соединительного пути в КП, в третьем каскаде (исходящей Г-ступени), наоборот, используют режим произвольного доступа для записи и последовательный для считывания. Перезапись кодовых слов из РЗУ первого каскада в РЭУ третьего каскада допускается в любом временном отрезке в течение цикла передачи и с использованием любой свободной промежуточной ИКМ линии между ThS ступенями.

Каскад 1

Каскад 2

Каскад 3

РЗУо к

J РЗУо

РЗУ :- ё

УЗУ2

УЗУЗ

ПРОЦЕССОРНЫЙ БЛОК

Рис. 3.7. Коммутационное поле MUX-T-S-T-DMUX

Управление речевыми ЗУ входящей и исходящей Г-ступеней осуществляют соответственно управляющие ЗУ (УЗУ1 и УЗУЗ), емкость которых равна количеству адресов, соответствующих числу канальных интервалов цикла ИКМ линии. Управление -ступенью осуществляет УЗУ2. Каждая ячейка УЗУ2 содержит адрес точки коммутации коммутационной матрицы -ступени, которая должна быть замкнута в нужный канальный интервал.

Предположим, что необходимо произвести коммутацию КИ2 входящей линии О и КИЮ выходящей линии М. (В данном случае в качестве входящей/исходящей ИКМ линии для коммутационного поля рассматривается уплотненная линия после блока мультиплексирования.) Пусть для передачи кодового слова из входящей Г-ступени в .-ступень процессор выбрал КИ7 промежуточной ИКМ линии. Тогда в ячейку памяти УЗУ1, соответствующую РЗУо, будет записан адрес ячейки 2. В УЗУ2 .-ступени записывается информация о том, что ключ ОМ (горизонталь О, вертикаль Щ должен быть замкнут в течение канального интервала 7 промежуточного ИКМ цикла. В ячейку памяти УЗУЗ, соответствующую РЗУ„ записывается адрес ячейки 10.

После проверки правильности записи данных в указанные ячейки передается разрешение на коммутацию и соединение считается установленным. Тогда в течение канального интервала 2 цикла входящей ИКМ линии кодовое слово записывается в ячейку 2 РЗУо. Это слово находится там до наступления времени КИ7 промежуточной ИКМ линии, когда

из УЗУ2 считывается адрес 2 произвольного считывания из РЗУо первого каскада, а из УЗУЗ адрес 10 записи в РЗУ™ третьего каскада. В течение КИ7 кодовое слово подается на нулевую входящую горизонталь -ступени, снимается с выходящей вертикали М и записывается в ячейку 10 РЗУт. Затем с помощью последовательного считывания в течение канального интервала 10 цикла исходящей ИКМ линии кодовое слово считывается в выходящую линию М.

Если проследить развитие ЦКС с цифровым КП структуры T-S-T {iz!on. 3.1), то можно сделать интересный вывод: практически все производители цифровых АТС (ЦАТС) осуществляли увеличение емкости трехзвенного КП в основном за счет увеличения размера S-cry-пени. Однако, при определенных условиях это приводит к ряду технических затруднений и повыщению стоимости поля. Поэтому становится экономически выгодно перейти к структуре с большим количеством звеньев.

Таблица 3.1. Сравнительные характеристики ЦАТС

3. Цифровое поле МиХ-Г-ЛЧУ-Г-ОМиХ (в выражении для подструктуры к=\,г = 2).

Из всех возможных вариантов многозвенных цифровых КП подструктуры второго класса, на практике распространение получили лишь немногие. Прежде всего, это структура МиХ-Г-т5-,5-Г-ОМиХ. В качестве примера рассмотрим цифровое КП японской системы NEAX 61 (рис. 3.8). Оно имеет ярко выраженный модульный характер. В виде модулей оформлены S- и Г-ступени. Шесть модулей Т-ступеней составляют один сетевой модуль. Расширение КП производится такими же модулями (максимально - 22 модуля). Максимальная емкость цифрового КП при Г: 512x512, S\: 6x24, 52: 24x6 составляет 512x6x22 = 67584 канальных интервала. Сопоставление этой структуры поля с характеристиками КП системы АХЕ 10 (см. табл. 3.1) показывает, что одинаковая с АХЕ 10 емкость достигается при использовании Г-ступеней и двух S- ступеней меньшей емкости.

Цифровое КП АТС NEAX 61 максимальной емкости способно пропустить нагрузку порядка 27 ООО Эрл. Однако дальнейшее увеличение пропускной способности поля подструктуры второго класса было возможным только при увеличении количества S- ступеней.

4. Цифровое поле MUX-Г-5----Г-0Мих.

Примером данной подструктуры (в выражении для подструктуры к = 1, г = 4) является цифровое КП международной АТС №4 ESS (компании Bell, США). Практически такое поле имеет наибольшую емкость среди цифровых КП второго класса. Структура цифрового КП АТС №4 ESS приведена на рис. 3.9.

f- \

(22)

SMUX

Рис. 3.8. Структура цифрового КП системы NEAX 61

<1

SDMUX

120/l28i

120/128;

120/128

120/128

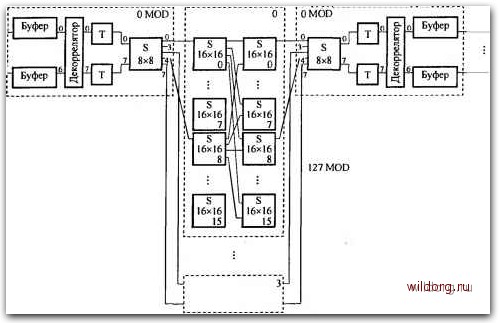

Рис. 3.9. Структура КП АТС № 4 ESS

Мультиплексор на входе КП №4 ESS осуществляет объединение в линию ИКМ-120 пяти линий ИКМ-24 или десяти ИКМ-12. При этом 120 канальных интервалов используются для передачи речевых сигналов, а 8 - для управления и техобслуживания. Буферная память служит в КП №4 ESS для синхронизации входящих ИКМ потоков, которые могут приходить от разных источников с различными запаздываниями. С выхода буферов синхронизированные цифровые потоки подаются на декоррелятор, имеющий 7 входов и 8 выходов. Де-коррелятор обеспечивает функции распределения и расширения. Он распределяет нагрузки семи внутренних линий ИКМ-120 на восемь линий ИКМ-120, что уменьшает вероятность внутренних блокировок. При этом используются максимально 107 канальных интервалов в
