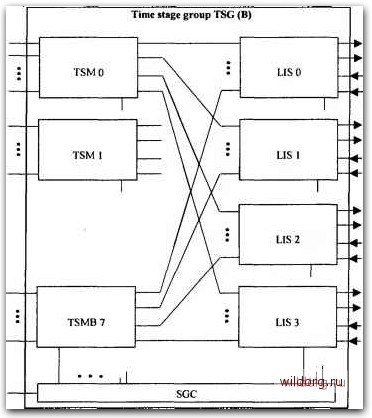

Рис. 6.5. Ступень пространственно-временной коммутации TSG

Интерфейсы LIL и LIS компенсируют разницу времени распространения через подключенные уплотненные линии. Таким образом, они осуществляют фазовую синхронизацию входящей информации в уплотненных линиях. Причина возникновения разницы во времени распространения заключается в том, что станционные стативы устанавливаются на различных расстояниях друг от друга.

Модуль SSM8/15 состоит из двух ступеней пространственной коммутации: одна ступень пространственной коммутации 8/15 - для направления передачи LIS, SSM8/15, SSM16/16, а вторая ступень пространственной коммутации 15/8 - для направления передачи SSM16/16, SSM8/15, LIS.

Посредством ступени пространственной коммутации октеты данных могут менять уплотненные линии между входом и выходом, но при этом сохраняются в одном и том же временном интервале. Ступени пространственной коммутации 16/16, 8/15 и 15/8 коммутируют принятые октеты синхронно с временными интервалами и периодами 125 мкс. Коммутируемые соединения изменяются в последовательных временных интервалах. При этом октеты, поступающие по входящим уплотненным линиям, распределяются в пространстве к исходящим уплотненным линиям.

Каждая TSG, SSG и, при SN:63LTG, каждая сторона коммутационного поля имеют собственное управляющее устройство, каждое из которых состоит из двух модулей: управляющего устройства коммутационной группы (SGC) и модуля интерфейса между SGC и блоком буфера сообщений MBU.

4-

Space stage group SSG(B)

SSM8B О

SSM8B 1

SSM8B 7

Space stage circuit SSM 16

Space stage circuit SSM 16

Space stage circuit SSM 16

Space stage circuit SSM 16

SGCB

Рис. 6.6. Ступень пространственной коммутации SSG

Благодаря высоким скорости и качеству передачи данных коммутационное поле способно проключать соединения для различных видов служб связи (например, для телефонии, телетекса и передачи данных).

Координационный процессор

Наряду с координационным процессором (СР) имеются другие устройства микропрограммного управления, распределенные в системе:

- групповой процессор (GP) в линейной qjynne (LTG);

- управляющее устройство цифрового абонентского блока (DLUC);

- процессор сети сигнализации по общему каналу (CCNP);

- управляющее устройство коммутационной группы (SGC);

- управляющее устройство буфера сообщений (МВС);

- управляющее устройство системной панели (SYPC).

Координационный процессор 113 (СРИЗ или СРПЗС) представляет собой мультипроцессор, емкость которого наращивается ступенями, благодаря чему он может обеспечить станции любой емкости соответствующей производительностью. Его максимальная производительность по обработке вызовов составляет свыше 2 700 ООО ВНСА.

В СРПЗС два или несколько идентичных процессоров работают параллельно с разделением нагрузки. Главными функциональными блоками мультипроцессора являются: ос-

новной процессор (ВАР) для эксплуатации и технического обслуживания, а также обработки вызовов; процессор обработки вызовов (САР), предназначенный только для обработки вызовов; общее запоминающее устройство (CMY); контроллер ввода / вывода (ЮС); процессоры ввода / вывода (ЮР).

Блок координационного процессора (рис. 6.1) содержит следующие компоненты:

- буфер сообщений (MB) для координации внутреннего обмена информацией между СР, SN, LTG и SSNC в пределах одной станции;

- центральный генератор тактовой частоты (CCG) для обеспечения синхронизации станции (и при необходимости сети);

- системную панель (SYP) для индикации внутренней аварийной сигнализации, сообщений (рекомендаций) и нагрузки СР. Таким образом, SYP представляет текущую информацию о рабочем состоянии системы. На панель также выводится внешняя аварийная сигнализация, например, о пожаре, о выходе из строя системы кондиционирования воздуха и прочее.

СР выполняет следующие координационные функции:

1. Обработка вызовов:

- перевод цифр;

- управление маршрутизацией;

- зонирование;

- выбор пути в коммутационном поле;

- учет стоимости телефонного разговора;

- административное управление данными о трафике; управление сетью.

2. Эксплуатация и техобслуживание:

- осуществление ввода во внешние запоминающие устройства (ЕМ) и вывода из них;

- связь с терминалами управления, эксплуатации и техобслуживания (ENM/CT);

- связь с процессором передачи данных (DCP).

3. Обеспечение надежности:

- самонаблюдение;

- обнаружение ошибок;

- анализ ошибок.

Сигнализация по общему каналу

Станции EWSD с сигнализацией по общему каналу по ОКС №7 МККТТ (SS №7) оборудованы специальным управляющим устройством сети сигнализации по общему каналу (SSNC/CCNC).

К SSNC можно подключить до 254 звеньев сигнализации через аналоговые или цифровые линии передачи данных. Цифровые тракты проходят от линейных групп через обе плоскости дублированного коммутационного поля и мультиплексоры к SSNC. Модуль SSNC подключается к коммутационному полю по уплотненным линиям, имеющим скорость передачи 8 Мбит/с. Между SSNC и каждой плоскостью коммутационного поля имеется 254 канала для каждого направления передачи (254 пары каналов). По каналам передаются данные сигнализации через обе плоскости коммутационного поля к линейным группам и от них со скоростью 64 Кбит/с. Аналоговые сигнальные тракты подключаются к SSNC посредством модемов.

Для обеспечения надежности SSNC имеет дублированный процессор (процессор сети сигнализации по общему каналу, CCNP), который подключается к СР через систему шин, которая в свою очередь, также является дублированной.
