- модуль динамического интегрированного автоответчика (DIAM) состоит из платы динамического интегрированного автоответчика типа А (DIAA), которая обеспечивает распределение записанных фраз. Емкость записи составляет 524 секунды (4 Мбайт) и может быть расширена до 52,4 минут с применением второй платы (АМЕА) емкостью 2637 секунд (20 Мбайт). Все содержание записей станции может быть распределено между несколькими модулями DIAM. Модуль DIAM поддерживает следующие категории речевых сообщений: двухязычные сообщения, говорящие часы на фоне музыки или без, сообщения перехвата (перегрузка, неправильный номер), сообщения дополнительных услуг (срочный вызов, побудка), длинные сообщения (новости, прогноз погоды), заказные сообщения;

- дополнительный элемент управления (АСЕ) обеспечивает дополнительную вычислительную мощность для выполнения ряда функций (например, анализ префикса, централизованное хранение данных, выбор тракта и т.д.). Любой модуль может использовать централизованно хранимое ПО. Часто, в зависимости от нагрузки, АСЕ используются в режиме разделения нагрузки. Когда АСЕ выходит из строя, в запасной АСЕ загружается корректное ПО;

- модуль цифрового тракта тип В (DTUB) поддерживает окончание тракта 2 Мбит/с для подключения учрежденческой АТС с функциями ISDN. DTUB содержит терминал тракта 2 Мбит/с и четыре контроллера HDLC. Он реализован на одной плате и поэтому не имеет шины внешнего кластера;

- модуль тестирования трактов (ТТМ) используется для тестирования качества сигнализации, коммутации и передачи в исходящих направлениях. Модуль ТТМ содержит одну или две платы цифровых сигнальных процессоров DSP, реализующих 15 приемников и передатчиков с программируемыми параметрами, один элемент управления и одну или две платы адаптера модуля измерения, каждая из которых обеспечивает до б аналоговых каналов к внешнему измерительному модулю для выполнения тестовых последовательностей по заданию оператора;

- модуль взаимодействия подвижной связи (MIM) реализует согласование скоростей и преобразование протокола для вызовов данных к и от подвижных установок в центре коммутации подвижной связи MSC. Модуль поддерживает прозрачный и непрозрачный режимы обмена информации. Модуль поддерживает ряд модемов, определенных стандартом GSM для аналоговых соединений. MIM включается между входящим и исходящим трактами на все время неразговорных соединений, обслуживаемых MSC.

Коммутационное поле

Основу распределенной архитектуры Alcatel 1000 SI2 составляет цифровое коммутационное поле (DSN), являющееся цифровым КП кольцевого типа. DSN не только заменяет обычное коммутационное поле с его централизованным управлением, но также заменяет комплекс шин системы взаимодействия, требуемый при централизованном управлении для контроля и взаимодействия с каждым терминальным устройством.

Основными функциями DSN является выполнение команд процессоров для установления соединений между абонентскими или соединительными линиями, для передачи речи и данных, и для передачи сообщений между процессорами.

Согласно концепции распределенного управления производительность и память для поиска и проключения путей в DSN также полностью распределены. Другими словами, каждый функциональный блок DSN располагает всей необходимой логикой, чтобы действовать как независимый элемент.

DSN может расширяться в широких пределах согласно требованиям к станции. Для построения поля используется единая плата, известная как цифровой коммутационный элемент DSE.



Как показано на рис. 6.11, DSN имеет четырехступенчатую складную структуру. Первая ступень состоит из пары коммутаторов доступа, которые распределяют трафик от терминальных модулей по планам групповых коммутаторов.

Ступень 1 Ступень 2 Ступень 3 Ступень 4

Коммутатор доступа 1023

Группа 15

Группа 7


J5-u.

KtiMMyi.

-rUuHO -Плнн I

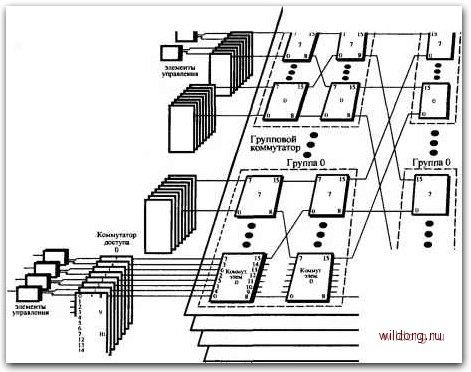

Рис. 6.11. Коммутационное поле Alcatel 1000 S12

Может быть оборудовано до трех ступеней групповых коммутаторов. Количество ступеней и планов групповых коммутаторов определяется числом терминалов и средним трафиком, обрабатываемым станцией.

Наращивание DSN при увеличении числа терминалов или трафика делается установкой дополнительных DSE. Существующие элементы не затрагиваются. В максимальной конфигурации DSN может обработать трафик более чем 120000 АЛ или 85000 СЛ.

DSN осуществляет пространственно-временную коммутацию. Каждый DSE содержит 16 одинаковых двусторонних коммутационных портов. Каждый порт имеет 32 входящих и 32 исходящих временных каналов 128 Кбит/с. Каждый канал может передавать данные, речь в цифровом виде или межмодульные сигнальные сообщения. Каналы О и 16 предназначены только для внутреннего использования.

DSE имеет собственный механизм искания и собственную карту путей. Каждый коммутационный порт может интерпретировать входные команды для установления, контроля и разъединения соединения для межпроцессорных сообщений или вызова. Он может также посылать сигналы другим DSE.

Любой из 30 цифровых потоков любого из 16 портов может соединяться с исходящим аналом любого порта. Эта пространственно-временная коммутация позволяет DSE комму-ировать 480 входящих каналов на 480 исходящих без блокировки.



Гибкость DSN и его высокие показатели обеспечивают связь между большим числом элементов управления и расширение станции без ухудшения качества обслуживания. Обобщенные характеристики DSN следующие:

- пошаговое проключение пути с автоматическим исканием свободных каналов и автоматическими повторными попытками, обеспечивающими виртуальную неблокируе-мость. Каждый порт реагирует на команды проключения пути, посылаемые через поле. Программной карты состояния поля не существует;

- внутренняя надежность, благодаря доступности большого числа альтернативных путей, так что отказ DSE не влияет на возможности соединения и незначительно снижает показатели системы;

- поле коммутирует цифровые линии 4096 Кбит/с, каждая по 32 временных канала 128 Кбит/с, которые передают, помимо речи, межмодульные сигнальные сообщения, а также широкий диапазон данных;

- распределенное процессорное управление элементами сети;

- контроль правильной работы коммутационного оборудования;

- контроль на четность отсчетов речи;

- аварийные сообщения по каналу 16;

- контроль канала О (контроль через второе туннельное поле и цикловая синхронизация). Плата DSE содержит 16 коммутационных портов, расположенных в одной заказной БИС. DSN внутренне надежно, благодаря наличию большого числа альтернативных путей в

одной плоскости и наличию 4 коммутационных плоскостей. Отказ отдельного коммутационного элемента оказывает минимальное влияние на возможности соединений DSN и таким образом на параметры системы.

При проключении пути через DSN каждый используемый элемент проверяется и при необходимости выбирается альтернативный путь. После проключения пути делаются дальнейшие проверки таким образом, что путь и связанные с ним элементы находятся под постоянным контролем. Это позволяет идентифицировать и изолировать дефектные элементы до их серьезного влияния на надежность системы. Каждый модуль включен в групповой коммутатор DSN через два отдельных коммутационных элемента (пару доступа). Отказ одного из них приводит только к снижению трафика модуля.

Более подробно работа кольцевого цифрового КП была рассмотрена в разделе 3.7.

В цифровых АТС 1000S12 широко применяется концепция разделения коммутационного поля (рис. 6.12), когда КП физически может быть расположено в нескольких местах, используя выносные терминальные подблоки (RTSU). При этом при нормальном режиме работы абоненты RTSU обслуживаются как составная часть головной станции.

Концентрация нагрузки

Выносные абонентские блоки ЦСИС (IRSU) (рис. 6.10) являются по сути концентраторами телефонной нагрузки. Они разработаны как для городской, так и для сельской местности и подключают удаленных абонентов к станции по четырехпроводным высокоскоростным линиям.

IRSU представляет собой смешанный концетратор для аналоговых и ЦСИС линий, с концетрацией абонентской нагрузки в 1-4 стандартных ИКМ тракта 2 Мбит/с, подключенных к основной станции. Соотношение аналоговых и ЦСИС линий в IRSU может меняться согласно потребностям. При потере связи с основной станцией IRSU переходит в автономный режим, в котором обеспечиваются простые разговорные соединения между абонентами.

В настоящее время в Alcatel 1000 S12 применяется новое (J-семейство) оборудования стативов IRSU. Краткие характеристики концетраторов это семейства приведены в табл. 6.2.
