изводится считывание адресов для управления речевым ЗУ, которые состоят из адресов считывания в речевом ЗУ ((1...8)-й биты) и одного проверочного бита для управления работой внутренней ИКМ линии.

Логический интерфейс микропроцессора обеспечивает связь ECI с микропроцессором THnaZ-80, из которого приходят сигналы для записи и считывания информации в ECI.

Входы /41, SI, А2, S2 (рис. 2.21) позволяют включить в единую коммутационную схему несколько ECI. Например, для получения емкости ступени 1024x1024 канальных интервалов необходимо объединить восемь ECI.

Следует отметить, что в последнее время несколько фирм объявили о создании специализированных БИС для ступеней коммутации, что объясняется возможностью построения коммутационного поля с меньшими значениями величины блокировок, чем при реализации на интегральных схемах (ИС) общего пользования, а также повышением надежности благодаря реализации оборудования коммутационного поля с помощью меньшего числа элементов и их взаимных связей, и дальнейшим снижением стоимости оборудования коммутационного поля, обусловленным большими объемами выпуска специализированных БИС ограниченного числа типов.

Использование для построения Ж/Г-ступени кольцевых соединителей основано на несколько иных принципах, поэтому такие решения рассмотрим отдельно.

2.5. Кольцевые соединители

Кольцевые структуры находят применение в целом ряде областей связи. Прежде всего это кольцевые системы передачи с временным группообразованием, которые по существу имеют конфигурацию последовательно соединенных однонаправленных линий, образующих замкнутую цепь или кольцо (рис. 2.22). При этом в каждом узле сети реализуются две основные функции:

1) каждый узел работает как регенератор, чтобы восстановить входящий цифровой сигнал и передать его заново;

2) в узлах сети опознается структура цикла временного группообразования и осуществляется связь по кольцу посредством удаления и ввода цифрового сигнала в определенных канальных интервалах, приписанных к каждому узлу.

Абонент

А .1.1

Абонент В

Рис. 2.22. Структура кольцевой системы передачи

Возможность перераспределения канальных интервалов между произвольными парами узлов в кольцевой системе с временным группообразованием означает, что кольцо является распределенной системой передачи и коммутации. Идея одновременности передачи и коммутации в кольцевых структурах была распространена на цифровые коммутационные поля.

В такой схеме с помощью единственного канала между любыми двумя узлами может быть установлено дуплексное соединение. В этом смысле кольцевая схема выполняет пространственно-временное преобразование координат сигнала и может быть рассмотрена как один из вариантов построения /Г-ступени.

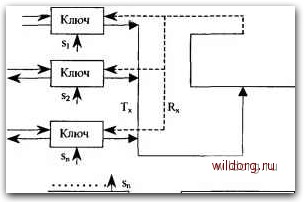

На рис. 2.23 показана простейшая реализация ступени пространственно-временной коммутации. Кольцевую структуру для передачи информации образуют передающая и приемная шины вместе с устройством задержки. Передача и прием кодовых слов осуществляются с помощью ключей, включаемых сигналами si, s2, .... jTV стробирующего генератора. Последний управляется микропроцессором, который рассчитывает необходимые временные канальные интервалы для каждого соединения. Информация автоматически «вращается» внутри кольца. Для осуществления коммутации в такой схеме необходимо лишь задержать цифровой сигнал на время, равное половине длительности цикла, что проиллюстрировано в табл. 2.5.

Таблица 2.5. Пример коммутации в цифровом КП

Линия 1

Линия 2

Линия N

Линия задержки /г цикла

Стробирующий генератор

/1-N

\/-1/

Микропроцессор

Рис. 2.23. Кольцевая 5/7"-ступень с задержкой на полпериода

Например, информация (кодовое слово) из линии 3 должна быть передана в линию /О и наоборот. Микропроцессор определил свободный 5-й канальный интервал и занял его для линии 3. В целях осуществления коммутации для линии 10 должен быть занят 21-й (5+1/2

цикла = 5 +32/2 = 21) канальный интервал в цикле. Пройдя по кольцу, кодовое слово из линии 3 будет передано в линию 10 включением соответствующего ключа. Теперь необходимо передать кодовое слово из линии 10 в линию 3. Для этой цели после считывания линией 10 (или одновременно со считыванием) кодового слова из 21-го канального интервала туда же будет записано кодовое слово, предназначенное для линии 3. Задержка в кольце приведет к тому, что эта информация попадет в 5-й (21+16 = 37 = 32 + 5 = 5) канальный интервал следующего цикла. Таким образом, для коммутации линий 3 к 10 требуются 5-й и 27-й канальные интервалы циклов.

Отметим, что такое построение Ж/Г-ступенн характеризуется жесткой зависимостью между выбираемыми для передачи информации канальными интервалами в цикле.

Отсутствием такой жесткой зависимости отличается Ж/Г-ступень, упрощенная схема которой показана на рис. 2.24. Использование Г-ступеней в коммутационных модулях, централизованное управление Г-ступенями и ключами позволяет записывать и считывать информацию в любом временном канальном интервале цикла.

Т-ступень

Кольцо

Т-ступень

Т-ступень

> О

I J

Т-ступень

Рис. 2.24. Кольцевая б/Г-ступень MUX - мультиплексор, DMUX - демультиплексор, Sij - стробируюшие импульсы

Кольцевые Ж/Г-ступени рассмотренного типа обладают двумя существенными недостатками:

1) в случае разрыва кольца вся система коммутации выходит из строя, поэтому необходимо дублировать кольцо;

2) увеличение скорости передачи информации по кольцу прямо пропорционально числу временных канальных интервалов коммутационного модуля и в кольце (очевидно, что информация, передаваемая по кольцу, должна делать оборот за 125 мкс, поэтому увеличение числа канальных интервалов в цикле приведет к росту скорости передачи). При Т-ступени
