ANM, RASM ASM, RASM

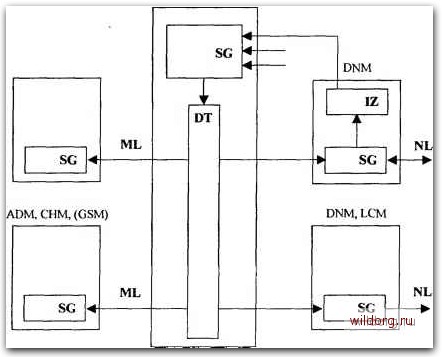

Рис. 6.24. Синхронизация и распределение тактового сигнала SG - синхронизация и генерирование тактовых сигналов; IZ - выделение такта в модуле DNM; NL - сетевой тракт; DT - распределение синхронизационного кода; ML - межмодульный тракт (Module Links)

Концентрация нагрузки. Для экономически эффективного подключения абонентов сельских сетей в системе SI-2000 предназначен цифровой абонентский концентратор DLX. В результате большой рассредоточенности абонентов в сельских сетях инвестиции на одну АЛ чрезвычайно высоки. Применение модуля DLX решает проблему довольно эффективно, так как к одной абонентской линии можно подключить до восьми абонентов. Способ связи между DLX и другими модулями АТС цифровой и поэтому менее чувствительный к помехам по сравнению с существующими аналоговыми способами передачи.

Соединение модуля DLX с абонентской стороной до удаленного блока RBM (Remote Basic Multiplexser) также является цифровым посредством интерфейса «U».

Модуль DLX на станции подключается к модулю LCM посредством 30 каналов ИКМ с общеканальной сигнализацией CCS, содержащей также сообщения технического обслуживания и диагностические сообщения. Между модулями используется протокол DSS1 в соответствии с рекомендациями МККТТ Q.921, Q.931. Скорость передачи составляет 2 Мбит/с. Модуль DLX обеспечивает подключение максимально 240 абонентов.

Блок RBM устанавливается вблизи абонентов. Имеется три возможных типа этого блока. Блок RBM-2V предназначен для двух аналоговых абонентов, RBM-4V - для четырех аналоговых абонентов, а RBM-8V - для восьми аналоговых абонентов. В последнем случае из восьми абонентов одновременно активными могут быть максимально четыре.



При полной оборудованности модуля DLX имеется до 240 аналоговых точек подключения при использовании блока RBM-8V. Здесь выполняется первая ступень концентрации (с 8 на 4), а вторая ступень концентрации со 120 на 30 выполняется в модуле DLX. Электропитание блоков RBM обеспечивается модулем DLX.

Соединение с окружающей средой

Цифровая АТС SI-2000 обеспечивает взаимодействие практически с любыми типами АТС, применяющимися на сетях связи стран СНГ, используя для этого следующие виды интерфейсов.

/. Аналоговая абонентская линия (интерфейс Z,). Интерфейс Z - это двухпроводный аналоговый интерфейс, используемый для подключения аналоговых абонентских линий к телефонной станции. Через интерфейс Z питается телефонный аппарат абонента и проводится обмен сигналами между телефонным аппаратом абонента и станцией.

2. Аналоговое соединение через систему передачи с (интерфейс СИ). Интерфейс СП является 4-проводным аналоговым интерфейсом, обеспечивающим соединение цифровой станции с аналоговым канальным оборудованием систем передачи с частотным разделением каналов.

Основные функции интерфейса: аналого-цифровое преобразование; прием/передача сигналов; установка уровней; мультиплексирование.

Характеристики интерфейса соответствуют рекомендации МККТТ Q.551.

3. Аналоговое соединение по физическим линиям (интерфейс С22). Интерфейс С22 - это аналоговый интерфейс, обеспечивающий возможность взаимодействия станций по физическим линиям с использованием тональной частоты. Спецификация характеристик передачи интерфейса «С22» приведена в рекомендациях МККТТ Q.552. Используемые сигнальные характеристики зависят от страны, а возможные варианты приведены в рекомендациях МККТТ Q.552 hQ.553.

Основные функции интерфейса: аналого-цифровое преобразование; прием/передача сигналов; преобразование сигнала с 4-проводной на 2- проводную передачу и обратно; установка уровней; мультиплексирование.

4. Цифровое соединение с сетью на скорости 2 Мбит/с (интерфейс А). Интерфейс А обеспечивает цифровое соединение для соединения цифровой станции с другими цифровыми станциями и аппаратурой передачи ИКМ на уровне первичного цифрового сигнального потока со скоростью 2048 Кбит/с. Соединение физически выполнено на коаксиальных кабелях с импедансом 75 Ом или на симметричных парах с импедансом 120 Ом.

Общие характеристики интерфейса А: скорость передачи 2048 Кбит/с; код HDB3; вставка/выделение сигналов; синхронизация цикла и сверхцикла.

Цифровой интерфейс А системы SI-2000 предоставляет дополнительно следующие возможности:

- последовательное (многоточечное) подключение большого количества станций к одному тракту 2048 Кбит/с;

- выделение каналов 64 Кбит/с из тракта 2048 Кбит/с.

Цифровой интерфейс А системы S1-2000 обеспечивает также подключение нескольких станций к одному тракту 2048 Кбит/с. Внутри станции, а именно в цифровом сетевом модуле, имеется возможность разделить тракт на несколько направлений. Все станции, подключенные к данному тракту, последовательно соединяются между собой таким образом, что приемная и передаточная точка подключения тракта 2048 Кбит/с подключаются к разным станциям. Все станции в таком кольце должны быть оснащены устройством ответвления каналов системы ИКМ-30.



SI-2000/224 также обеспечивает на интерфейсе А замыкание неиспользованных каналов с помощью съемного блока UPI. Система SI-2000/224 принимает и обрабатывает информацию в использованных каналах, а неиспользованные каналы замыкает (функция loop-back) и передает смежной станции в кольце. В общем случае доступно 30 разговорных каналов, которые распределяются между станциями. В зависимости от распределения каналов между станциями они могут быть соединены одним трактом 2048 Кбит/с кольцеобразным или звездообразным способом. Замыкание каналов возможно только по парам.

Ответвлением каналов системы ИКМ-30 можно управлять с помощью административных процедур.

Преимущество последовательного подключения нескольких станций к одному тракту оказывается в том, что можно сэкономить при подключениях и на регенераторах, а в вышестоящей станции - использовать только одну точку подключения тракта 2048 Кбит/с для подключения нескольких станций с небольшим трафиком. Целесообразным является подключение к одному тракту именно таких станций, так как каждая последовательно подключенная к тракту станция может использовать число каналов меньшее чем 30.

5. Цифровое соединение с цифровой УПАТС на скорости 2 Мбит/с (интерфейс V3). Интерфейс V3 - это цифровой интерфейс для соединения учрежденческих АТС с цифровой станцией ГАТС посредством путей передачи со скоростью 2048 Кбит/с.

На настоящем этапе интерфейс V3 SI-2000 не построен по принципам ЦСИО (ISDN).

Интерфейс V3 по электрическим требованиям соответствует рекомендации МККТТ G.703. УПАТС подключается к ГАТС таким же способом, что и оконечная станция. Обмен сигналами выполняется через соединительную линию.

Предусмотрен цифровой тракт от сети общего пользования к цифровой УПАТС по принципу прямого набора номера абонентов УПАТС.

Тот же тракт 2048 Кбит/с можно использовать для прямого набора абонентами УПАТС номеров в сети общего пользования, так что в некоторых случаях аналоговые связи в сторону УПАТС не нужны. В этом случае все исходящие из УПАТС соединения тарифицируются ГАТС станцией таким же образом, что и местные абоненты.

Кроме 30-канального тракта от одной УПАТС к цифровой ГАТС предусмотрена также возможность соединения нескольких станций УПАТС посредством одного и того же тракта со скоростью 2048 Кбит/с. Это последовательное подключение станций аналогично рассмотренному выше для интерфейса А.

6. Тракт передачи данных - терминальный интерфейс R. Терминальный интерфейс R обеспечивает подключение синхронных и асинхронных терминалов передачи данных, с небольшими скоростями (300-19200 бит/с) к цифровым ИКМ-каналам на скорости 64 Кбит/с. Данный интерфейс используется при передаче данных по арендованным каналам 64 Кбит/с в 30-канальном цифровом ИКМ-тракте в сети передачи данных или телефонной сети.

Терминальный интерфейс R соответствует рекомендациям ЕСМА 102, МККТТ 1.461 (X.30)Hl.463(V.110).

Интерфейс включает протоколы передачи данных, адаптации скорости, а также сборки/разборки циклов, предусмотренными для обмена между терминалами типа V.24, Х.20 или V.11, Х.21 и В-каналом 64 Кбит/с в ISDN.

Порт пользователя можно программным способом приспособить к синхронному или асинхронному режиму работы и разным скоростям передачи:

- синхронный режим работы: 600, 1200, 2400,4800, 9600, 19200, 64000 бит/с;

- асинхронный режим работы: 50-600, 1200, 2400,4800, 9600, 19200 бит/с.

Порты пользователя имеют две возможности настройки: МККТТ V.24 (RS232); МККТТ V.11 (RS422).
