Глава 7

Синхронизация и сигнализация в цифровых АТС

7.1. Принципы сигнализации в цифровых АТС

Процессы сигнализации и синхронизации в цифровых АТС в принципе не относятся напрямую к теме данной книги - синхронной цифровой коммутации. Однако эти принципы важны в контексте функционирования цифровой АТС в сети связи. Поэтому краткое изложение этого материала здесь продиктовано стремлением авторов создать законченную картину функционирования цифровых АТС (рис. 7.1).

Абонентские стыки

Передача речевых сигналов

Коммутационное поле цифровой АТС

Сетевые стыки

Передача речевых сигналов

Передача сигналов сигнализации

Управляющее устройство АТС

Передача сигналов сигнализации

Рис. 7,1. Прохождение речевых сигналов и сигналов сигнализации в цифровой АТС: -речевые сигналы, --- сигнализация

Вопросы сигнализации в цифровых АТС часто рассматриваются совместно с вопросами стыков (интерфейсов) и в настоящее время широко представлены в литературе. Здесь будут рассмотрены принципы сигнализации в цифровых АТС.

Сигнализация определяется МСЭ как обмен информацией (отличной от речевой информации), относящейся к установлению, освобождению и другим действиям по управлению соединениями, а также к управлению сетью электросвязи при автоматическом способе установления соединения.



Абстрактно сигнализацию можно рассматривать как язык, который позволяет взаимодействовать связному оборудованию с целью установления, поддержания и разрушения соединения. Подобно любому другому языку, система сигнализации содержит словарь, т.е. список сигналов, синтаксис в форме множества правил управления ансамблями этих сигналов и семантику, определяюшую смысл проводимых с сигналами сигнализации операций.

Сигнализацию можно разделить на три вида: на сигнализацию «пользователь-сеть», сетевую сигнализацию и сигнализацию «пользователь-пользователь» (рис. 7.2).

П О Л

Сигнализация «пользователь-пользователь»

Сетевая

Узел

Сигнализация

Узел

сети

сети

Сигнализация «пользователь-сеть»

Сигнализация «пользователь-сеть»

П О Л

Рис. 7.2. Общая классификация сигнализации на сети

Сигнализация «пользователь-сеть» обеспечивает пользователя языком для «разговора» с сетью с целью установления соединения с другим пользователем. Данная сигнализация является единственной «видимой» для пользователя сигнализацией.

Сетевая сигнализация используется между узлами сети для передачи информации, необходимой для установления и управления соединением, включая поиск местонахождения узлов и распределение ресурсов сети.

Наконец, сигнализация «пользователь-пользователь» позволяет согласовывать и осуществлять работу терминалов пользователя (если это требуется). Ярким примером сигнализации такого рода является сигнализация факсимильных аппаратов, осуществляемая уже после того, когда между факсами установлено соединение.

Выше, при определении сигнализации, упоминались сигналы сигнализации. Эти сигналы рассматриваются как переносчики информации, относящейся к определенному каналу, определенному входному сообщению или к процедуре управления сетью.

Практически сигнализация на сети организуется в виде системы сигнализации - строго заданной процедуры интерпретации и использования предопределенного набора сигналов сигнализации, а также технического и (или) программного обеспечения, необходимого для генерирования, передачи и приема этих сигналов.

Для организации на сети связи канала для передачи сигналов сигнализации используют два основных метода:

- сигнализация по выделенному каналу;

- сигнализация по общему каналу.

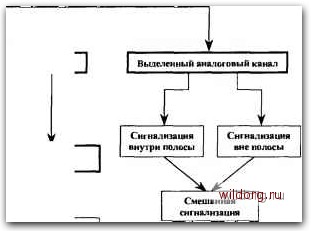

Классификация основных систем сигнализации по способу выделения канала для передачи сигналов сигнализации показана на рис. 7.3.



Методы сигнализации

Сигнализация

Сигнализация

по вьиеленному каналу

по общему каналу

Выделенный цифровой канал

Отдельный цифровой канал


Сигнализация на речевых символах


Канал ЦСП

Сигнализация в канальном интервале

Вынесенная сигнализация

Рис. 7.3. Классификация систем сигнализаций по способу выделения канала для сигналов сигнализации

Сигнализация по выделенному каналу

При сигнализации по выделенному каналу сигналы сигнализации, необходимые для эксплуатации какого-нибудь определенного канала, передаются по этому каналу или по специально выделенному каналу, который жестко закреплен за информационным каналом.

Если канал передачи является аналоговым, то сигнализация по выделенному каналу подразделяется на три метода:

- сигнализация в полосе разговорных частот (сигнализация «в полосе», внутриполосная сигнализация). Полоса стандартного аналогового телефонного канала составляет 3,1 кГц (для физического канала граничными частотами являются 300 Гц и 3400 Гц; такой канал имеет специальное название «канал тональной частоты»). Следовательно, для телефонии при сигнализации «в полосе» сигналы сигнализации должны иметь параметры, которые позволяли бы передавать их в полосе 3,1 кГц с необходимым качеством;

- сигнализация вне полосы разговорных частот (сигнализация «вне полосы», внеполос-ная сигнализация). Для передачи сигналов сигнализации используется канал, жестко
