3.5. Цифровые КП третьего класса

Структуры цифровых КП третьего класса появились в конце 70-х годов благодаря возможности создания соответствующих интегральных схем. Поля этого класса являются в известной мере универсальными; поскольку позволяют однотипно строить системы коммутации практически для всего диапазона емкостей: малой, средней и большой. При этом наращивание емкости происходит, в основном, за счет увеличения количества звеньев пространственной коммутации, переходя от более простых структур S/T-S-S/T (рис. 3.10, а) к более сложным S/T-S-S-S/T (рис. 3.10, б) и S/T-S-S-S-S/T, поскольку увеличение емкости самой S-ступени является более дорогим решением. Часто при проектировании коммутационного поля ступени временной и пространственной коммутации объединяются в соответствующие блоки: блок временной коммутации (БВК) и блок пространственной коммутации (ВПК). Тогда наращивание емкости КП происходит путем простого добавления определенного количества БВК и БПК (рис. 3.10, в).

К цифровым АТС, использующим КП данного класса, относятся системы МТ20/25 (Франция), System X (DSS) (Великобритания), EWSD (Германия), GDT5 ЕАХ (США), DTS-11 (Япония) и ряд других, на основе которых можно строить местные, междугородные и транзитные станции.

Установление соединения через коммутационное поле происходит по схожему алгоритму с КП второго класса. Если обобщить сказанное в предыдущих главах, то процесс коммутации состоит из последовательности следующих операций:

- изменение кода передачи, состоящее в переходе от принципа кодирования, согласованного с линейным трактом (например, HDB3), к кодированию, согласованному с внутренними электронными цепями АТС (двоичному);

- последовательно-параллельное преобразование сигналов;

- синхронизация сигналов в соответствии с сигналами, полученными от тактового генератора станции;

- задержка информации, полученной по входящим каналам, на время, определяемое временным моментом внутристанционной обработки;

- соединение выхода входящей ступени пространственно-временной коммутации через пространственный коммутатор с входом исходящей ступени пространственно-временной коммутации;

- переход от временного момента внутристанционной обработки к моменту, соответствующему определенному КИ исходящего тракта ИКМ;

- преобразование отсчетов речи из параллельного кода в последовательную форму;

- переход от принципа кодирования, согласованного с внутренними цепями АТС к кодированию, согласованному с линейным трактом.

каждой из восьми линий ИКМ-120. Кроме того, декоррелятор позволяет равномернее распределить нагрузку по внутренним ИКМ линиям КП. Структурные параметры Т- и S- ступеней цифрового КП №4 ESS следующие - Т: 128x128, S\: 8x8,52: 16x16,53: 8x8.

Цифровое КП №4 ESS может пропустить нагрузку 47 ООО Эрл и емкость - порядка 107 520 канальных интервалов.

Дальнейшее увеличение емкости многозвенных цифровых КП путем увеличения числа 5-ступеней приводит к проблемам монтажа. Поэтому дальнейшее развитие таких КП примерно с начала 80-х годов шло по пути использования 5/Г-ступеней.




S - S/T


-/ \

- 1 -

- 1 -

- ] -

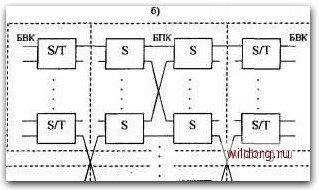

Рис. 3.10. Структуры полей третьего класса

В некоторых случаях в системах третьего класса для увеличения быстродействия логических элементов -ступени и устранения межсимвольной интерференции ступень пространственной коммутации разделялась на две части (матрицы), одна из которых была предназначена для работы с циклами четных временных канальных интервалов, другая - с циклами нечетных.

Кроме этого, довольно часто при создании КП третьего класса организуется непосредственное соединение части групп входящих временных коммутаторов с группой исходящих, минуя ступень пространственной коммутации, для чего организуются специальные



внутренние соединительные линии. Это позволяет использовать S-ступень меньшей емкости и, соответственно, стоимости. Более того, при построении КП малой и средней емкости (до 16 384 КИ) удавалось строить структуры, в которых вообще отсутствовала ступень пространственной коммутации. В этом случае БВК соединялись между собой непосредственно. Такие решения имеют практически все крупные производители цифровых АТС. Подобные цифровые КП, в общем случае, следует относить уже к четвертому классу, хотя создавались они обычно на универсальных схемах средней степени интеграции (СИС), которые использовались для коммутационных полей 3-го класса.

Однако, при использовании таких интегральных схем не удавалось получить цифровые КП большой емкости, состояшие только из /Г-ступеней. Положение изменилось с созданием специализированных БИС, функционально реализующих /Г-ступень достаточно большой емкости.


Рис.3.11. Базовая структура КП

четвертого класса (Л = 1)

3.6. Цифровые КП четвертого класса

в настоящее время структуры четвертого класса цифровых КП находят широкое применение благодаря удобствам увеличения емкости поля путем простого добавления S/T-ступеней, выполненых в виде универсальных ИМС.

Основу /Г-ступени составляют коммутационные элементы или модули (более подробно об этом было рассказано в гл. 2). При проектировании ЦАТС небольшой емкости их КП может быть построено с использованием одного звена /Г-ступени, содержащей в свою очередь один модуль (емкостью обычно от 8/8 до 32/32 входящих/исходящих ИКМ линий). Структура такого цифрового КП показана на рис. 3.11.

Покажем в общем виде принцип работы коммутационной схемы при установлении соединения. Для этого рассмотрим структурную схему цифрового КП типа 5/Г(рис. 3.12). Сигналы, поступающие по входящим ИКМ линиям на вход коммутационной схемы, преобразуются в модуле приема к виду, необходимому для передачи по внутренним шинам схемы (последовательно-параллельное преобразование, преобразование кода, разбиение кодовых слов и др.). Преобразованное содержимое каждого временного интервала приема записывается в схемы речевого ЗУ /Г-ступени в ячейку памяти, адрес которой указывается модулем управления записью (на схеме не показан). Как правило, в цифровых КП четвертого класса применяется метод последовательной записи, поэтому модуль управления записью представляет собой обычный счетчик. Таким образом, в ячейках памяти речевого ЗУ 5/Г-ступени записывается вся информация, принятая за один цикл приема по всем входящим ИКМ линиям, т.е. содержимое всех временных каналов приема.

В управляющем ЗУ для каждого временного интервала всех исходящих ИКМ линий имеется своя ячейка памяти, которая заполняется информацией, поступающей из устройства управления (УУ) схемой коммутации. На основании команд, полученных от других блоков (после анализа полученных номеров вызывающего и вызываемого абонентов), УУ определяет коммутируемые временные интервалы приема и передачи. После этого выдаются данные, определяющие запись в ячейку управляющего ЗУ, соответствуюицую необходимому КИ передачи, номера выбранного для коммутации с ним КИ приема (т.е. адреса, указывающего на ячейку речевого ЗУ, в которой записано кодовое слово заданной входящей ИКМ линии).
