Цифровое КП ITT1240 обеспечивает возможность получения нескольких градаций емкости за счет добавления одного или нескольких ЦКЭ. Способ расширения цифрового КП показан на рис. 3.20. Как видно из рисунка, поле минимальной конфигурации содержит один БП без БГК (на рис. 3.20 такая конфигурация обозначена буквой А). В этом случае для подключения ОМ можно использовать 12 портов каждого ЦКЭ, а 4 порта остаются незадействованными и предназначены для будущего расширения поля. Конфигурация поля А позволяет построить АТС с семью ОМ абонентских линий (в каждый модуль включаются 60 абонентских линий) и одним ОМ соединительных линий на 30 линий (4 оставшихся порта используются для подключения вспомогательных управляющих устройств и других цепей).


Группа 15

Группа 7

3 - 1368

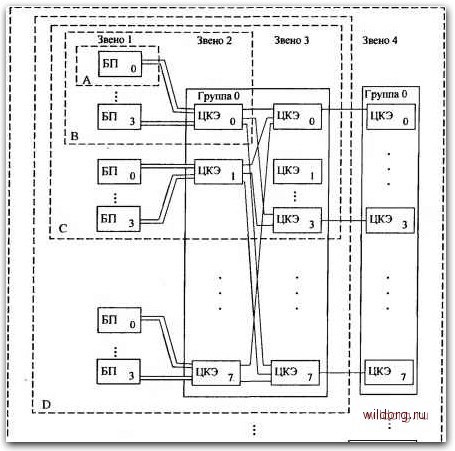

Рис. 3.20. Расширение кольцевого КП ITT 1240



При превышении указанных емкостей необходимо добавить новый БП в сочетании с одним ЦКЭ второго звена в каждой плоскости (конфигурация В). В этом случае можно подключить до четырех БП (т.е. максимальная емкость конфигурации поля В позволяет строить АТС в 4 раза большей емкости, чем при конфигурации Л).

Следующий шаг наращивания емкости заключается в добавлении одного ЦКЭ звена 2 и четырех ЦКЭ звена 3 (конфигурация Q. Такая структура дополняется до тех пор, пока не образуется полный групповой блок с восьмью ЦКЭ ступени 2 и восемью ЦКЭ ступени 3 (конфигурация D). При этой конфигурации емкость АТС будет в 8 раз больше, чем при структуре В.

Если число выходов из БП больше числа входов БГК, то добавляются второй БГК и ЦКЭ ступени 4 (конфигурация £). По мере увеличения числа БГК пропускная способность цифрового КП поддерживается на должном уровне путем добавления ЦКЭ ступени 4 и введения дополнительных плоскостей коммутации (до четырех).

Конфигурация Е содержит четыре плоскости БГК, в каждой плоскости - 320 ЦКЭ. Ступень / образована 512 парами ЦКЭ. Отсюда полностью оборудованное цифровое КП состоит из 2304 ЦКЭ. Это обеспечивает возможность подключения свыше 60 тыс. соединительных линий или более 100 тыс. абонентских линий.

Для установления соединения между двумя ОМ через цифровое КП управляющее устройство исходящего модуля вырабатывает последовательность команд SELECT (выбор). Каждая команда устанавливает соединение в одном ЦКЭ. Прямой и обратный пути устанавливаются через разные ЦКЭ.

Каждый ОМ имеет свой сетевой адрес, состоящий из четырех цифр - ABCD. По цифре А БП подсоединяется к одному из 12 связанных с ним ОМ; цифра В используется ЦКЭ звена 2 каждой плоскости для возможного соединения с БП; по цифре С ЦКЭ звена 3 в каждой плоскости осуществляет соединение с одним из восьми ЦКЭ звена 2; цифра D используется ЦКЭ звена 4 в каждой плоскости для соединения с ЦКЭ звена 3. Каждый из 64 ЦКЭ звена 4 в каждой плоскости имеет возможность соединения дуплексной линии ИКМ-30 с 16 группами третьего звена.

Для установления соединения требуются свободный поиск (любой канальный интервал в любой ИКМ линии внутри поля) от начальной точки вплоть до точки разворота и обусловленный поиск (любой канальный интервал в заданной ИКМ линии, ведущей к выходу из поля) от заданной точки в направлении приемного ОМ.

Наиболее длинный соединительный путь проходит от интерфейса передающего ОМ через один из ЦКЭ БП, один ЦКЭ звена 2 в одной из 4 плоскостей, один из 8 элементов звена 3 и, наконец, через один ЦКЭ из 64 элементов звена 4. Затем устанавливается обратный соединительный путь через звенья 3, 2 и I. Общее число доступных для свободного поиска промежуточных путей начинается с 60 путей на выходе интерфейса ОМ и возрастает до 7680 (4 плоскости X 64 ЦКЭ х 30 канальных интервалов) в месте расположения точки разворота.

После достижения точки разворота производится обусловленный поиск любого из 30 канальных интервалов конкретного ЦКЭ звена 3, любого из 30 канальных интервалов конкретного ЦКЭ звена 2, любого из 30 канальных интервалов заданного ЦКЭ блока подключения звена / и любого из 30 канальных интервалов конкретного интерфейса приемного ОМ.

Для установления соединения требуются четыре типа сетевых команд (рис. 3.21). Первая команда, обозначенная X, используется в БП в режиме свободного поиска для выбора одной из четырех возможных плоскостей. Вторая команда У - применяется в режиме свободного поиска в звеньях 2 и 3 внутри выбранной плоскости. Третья команда, помеченная буквой N, служит для обусловленного поиска соединительного пути в звеньях 3 и4. Команда Л - слож-



ная, состоит из команд «Выбор заданного порта» и адресных цифр ACD (yV и Лг). Четвертая команда NZ (также сложная) используется для обусловленного поиска в звене 2.

Для примера рассмотрим алгоритм, используемый для выработки последовательности команд при установлении соединения между двумя любыми оконечными терминалами. На рис. 3.21 показаны интерфейсы двух ОМ. Исходящий терминал имеет адрес 6-2-3-1, входящий - 1-3-2-12.

Звено 1

Звено 2

Звено 3

Звено 4

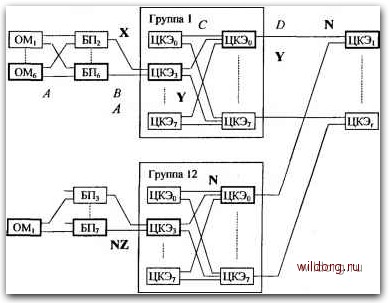

Рис. 3.21. Пример установления соединительного пути Для соединения требуется последовательность семи команд (соединение устанавливается через все звенья цифрового КП). Команды: X - выбирается любой нз исходящих портов 8-11 звена 1, Y - выбирается любой нз исходящих портов 8-15 звена 2, V - выбирается любой нз исходящих портов звена 3, 12 - выбирается двенадцатая группа (любой КИ промежуточной линии), 3 - выбирается третий ЦКЭ в звене 2 двенадцатой группы, 3Z - выбирается третий или седьмой ЦКЭ в БП (любой КИ промежуточной лнннн), 1 - выбирается интерфейс входящего терминала (любой КИ промежуточной линии).

Реализация алгоритма установления соединения начинается со сравнения адресов исходящего и входящего терминалов. Сравнение начинается со старших разрядов (D). Если знаки D различны, это означает, что для установления соединения надо использовать звено 4 цифрового КП. Следовательно, до звена 4 будет использоваться режим свободного поиска, для чего управляющее устройство исходящего модуля генерирует такую последовательность команд: команду X - для выбора коммутационной плоскости и две команды Y - для достижения звена 4. Затем потребуются команды для режима обусловленного поиска: команда занятия любого канального интервала в определенной ИКМ линии, связывающей ЦКЭ звеньев 4 и 5 (команда Л,); команда занятия любого канального интервала в заданной линии между звеньями 5 и 2 (команда N2); команда занятия любого канального интервала определенной ИКМ линии между звеньями 2 и / (команда NZ) и, наконец, команда Л занятия любого канального интервала в одном из заданных ЦКЭ БП (ЦКЭ А или ЦКЭ /1+4) (напомним, что каждый ОМ имеет доступ к двум ЦКЭ БП).
