RTSU

Абон.

линии

SCM/C+T

RTSU

Абон.

линии


Главная

станция

Абон.

Соедин.

линии

линии

Оптическое волокно

t 1 1

г----


♦ Удаленные коммутаторы доступа

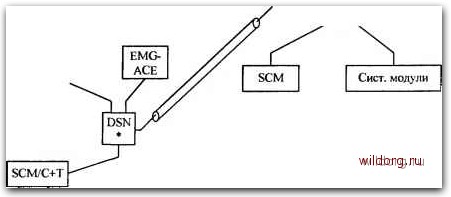

Рис. 6.12. Концепция RTSU

Таблица. 6.2. Конфигурация концентраторов Alcatel 1000 S12

Тип кон центрато ра

Конфигурация

Минимальная

Максимальная

JR-01

256 аналоговых абонентов

32 аналоговых абонентов 112 ISDN абонентов

JR-02

512 аналоговых абонентов

32 аналоговых абонентов 240 ISDN абонентов

JR-03

976 аналоговых абонентов 24 ISDN абонентов

64 аналоговых абонентов 480 ISDN абонентов



Распределенное управление

Надежность системы Alcatel 1000 S12 во многом заключается в распределенном управлении. Широкое использование микропроцессоров с собственной памятью позволяет распределить управление по всей системе. Надежность больше не определяется зависимостью от централизованной, и поэтому оказывающей большое влияние функции управления. При децентрализованном управлении неисправность одного модуля оказывает только ограниченное влияние на всю систему.

Для повышения надежности и уменьшения влияния сбоев оборудования и ПО были разработаны следующие средства:

- помехоустойчивая организация памяти с исправлением ошибок;

- восстановление при неустойчивых отказах путем автоматического перезапуска или перезагрузки элемента управления;

- восстановление при устойчивых критических отказах путем автоматической замены элемента управления.

Структура управления Alcatel 1000 S12 включает несколько иерархических уровней. Каждый уровень содержит средства улучшения общей надежности.

На нижнем уровне управления находятся модули абонентских, соединительных линий и т.д. Каждый модуль имеет свой управляющий процессор. Некоторые модули объединены в пары так, чтобы элемент управления каждого модуля мог управлять обоими, если один отказывает.

На верхнем уровне управления (связанном с функциями администрирования, управления ресурсами и техобслуживания) надежность обеспечивается распределением и исчерпывающим резервированием.

Программное обеспечение. ПО Alcatel 1000 S12 включает прикладные программы, операционную систему и данные в виде базы данных.

Alcatel 1000 S12 имеет полностью распределенную архитектуру с реально распределенной обработкой. Это достигается путем использования в центре системы DSN, окруженного независимыми модулями с микропроцессорным управлением. Соединения через DSN используются как для информации пользователей, так и для служебного обмена между модулями.

Микропроцессоры загружены программами, которые известны как FMM и SSM. Они обеспечивают каждый модуль средствами для функционирования в соответствии с его назначением, которые включают обработчики сообщений обмена с другими модулями через DSN и средства Доступа к операционной системе и системе управления базой данных.

Такой путь разработки дает ряд преимуществ:

- модули и элементы DSN могут добавляться для расширения станции пропорционально увеличению ее емкости. Дополнительная мошность обработки автоматически включается в дополнительные модули;

- полный отказ системы практически невозможен. При отсутствии центрального процессора отказы могут возникать только в ограниченной части системы, а функции, выполнявшиеся отказавшим оборудованием, могут легко передаваться другим процессорам в группах с разделением нагрузки, запасным или резервным модулям;

- начальная и наращиваемая производительность по трафику и обработке вызовов обеспечивается единым типом элемента DSN и небольшим числом разных типов модулей;

- задачи выполняются параллельно в различных модулях системы, что позволяет избежать узких мест последовательной обработки, характерных для больших центральных компьютеров;



- поскольку DSN осуществляет также связь между элементами управления, нет необходимости в дополнительном оборудовании для связи между различными частями системы, что снижает объем оборудования.

Дополнительно к распределенному принципу Alcatel 1000 S12 содержит ряд усовершенствований в части доступа к данным и обслуживания:

- модульная структура программ, использующая язык высокого уровня - CHILL;

- стандартные программные интерфейсы между FMM образуют логические барьеры, которые фактически перекрывают возможность распространения ошибок по станции;

- применение виртуальных машин, распределенных по иерархическим уровням;

- модульная структура данных, использующая распределенную реляционную базу данных, что делает независимыми программы и данные;

- программная классификация оборудования на блоки надежности (SBL), где каждый SBL объединяет одну группу функционально связанного оборудования. Программа техобслуживания выводит SBL из работы при обнаружении ошибки в работе группы.

Все ПО загружаемое. Развитие функций системы осуществляется за счет периодического выпуска основных версий ПО, подкрепляемых подверсиями.

Развитие коммутационной системы Alcatel 1000 SI2 в настоящее время происходит в направлении интеграции с системами широкополосной связи. И основным шагом в развитии к широкополосной технологии Alcatel 1000 S12 является замена коммутационного поля DSN многопутным самомаршрутирующим коммутатором MPSR. Это позволяет обрабатывать все типы информации, в том числе пакеты ATM, синхронные контейнеры технологии SDH и цифровые каналы 64 Кбит/с.

Коммутатор MPSR вводится в узкополосную станцию путем подключения модулей MPSR к коммутаторам доступа DSN через плату тракта взаимодействия (IWLK) (рис. 6.13). Эта плата преобразует каналы 64 Кбит/с внутреннего интерфейса 4 Мбит/с в многоканальные секции интерфейса 155 Мбит/с MPSR. Коммутатор MPSR обеспечивает подключение терминалов SDH к Alcatel 1000 S12 и расширение станции широкополосными интерфейсами и функциями широкополосной коммутации.

Терминал звена SDH STM

NB Модули Алкагель 1000 С12


Аналог., NB-ЦСИС

IVVLK

Управление

Преобразование АТМ-Алкатель 1000 С12"

Преобразование SDH-C12

j2.S2.]£-!£°u частью

АБСЕ

Элемент управления широкополосной ATM

SDH STM-1/STM-4C


Терминал звена SDH ATM

SBCE

Элемент управления широкополосной STM

NB услуги

ВВ услуги

34/140 Мбит/с

Терминал звена PDH ATM

Рис. 6.13. Архитектура системы с коммутатором MPSR
