При построении ИКМ аппаратуры используют однородное временное объединение ИКМ сигналов, при котором скорости передачи кодовых слов объединяемых ИКМ сигналов одинаковы. Это дает возможность производить погрупповое объединение ИКМ сигналов и строить на основе этого иерархические системы передачи ИКМ сигналов.

1.5. Плезиохронные цифровые системы передачи

Цифровые системы передачи (ЦСП) с ИКМ сигналами получили название «плезиохронные» (т.е. почти синхронные), поскольку в них для выравнивания скорости входных и выходных цифровых потоков применяется метод вставки/удаления дополнительных бит. Такие системы в зависимости от скорости передачи и числа каналов подразделяются на первичные и системы высших порядков. Системы высших порядков объединяют несколько систем низшего порядка. При этом объединении должны соблюдаться определенные правила, о которых будет сказано далее.

Характеристики и иерархия ЦСП четырех порядков стандартизованы в 1976 г. в рекомендациях МККТТ серии G.700. Рассмотрим более подробно характеристики первичной ЦСП для европейских стран, получившей название ИКМ-30 (табл. 1.2).

Таблица 1.2. Характеристики ЦСП ИКМ-30

Параметр

Значение

Количество уровней квантования

Число разрядов кодового слова

Число временных каналов

32 (нумерация каналов: 0, 1,2,31)

Характеристика компрессора

А= 87,6; 13 сегментов

Сигнализация, канальный интервал

16 (разрешено иметь до 4-х сигнальных

каналов за счет уменьшения числа

телефонных каналов)

Синхронизация, канальный интервал

Число телефонных каналов

Количество основных циклов в сверхцикле

Скорость передачи одного временного канала, Кбит/с

Скорость передачи ЦСП, Кбит/с

2048

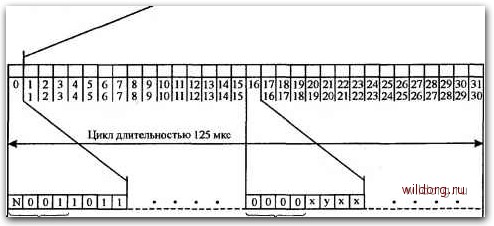

На рис. 1.10 показана структура (иногда говорят формат) цикла и сверхцикла системы ИКМ-30. Как видно из рисунка, цифровой синхросигнал занимает позиции 2-8 нулевого канального интервала в каждом втором цикле. Цикловой синхросигнал представляет собой комбинацию 0011011. Для устранения возможности имитации циклового синхросигнала символами 2-8 нулевых интервалов нечетных циклов символу 2 в этих интервалах придается значение 1.

Вход и выход из циклового синхронизма определяются специальными процедурами, реализуемыми аппаратно.

Сверхцикловой синхросигнал, позволяющий осуществить отсчет циклов в сверхцикле, представляет собой комбинацию 0000 и занимает разрядные интервалы 1-4 канального интервала 16 в цикле 0.



Канальный интервал 16 служит для передачи сигнализации. При использовании сигнализации по общему каналу (ОКС) формат канала 16 будет составлять часть спецификации ОКС. При сигнализации по выделенным сигнальным каналам канальный интервал 16 образует цифровой тракт со скоростью 64 Кбит/с. Этот тракт подразделяется на 30 низкочастотных цифровых трактов с использованием сверхциклового синхросигнала в качестве начала отсчета.

SK ТК

Один канальный интервал, состоящий из 8 символов длительностью 3,9 мкс


Цикловой синхросигнал

Сверхцикловой синхросигнал

N 1 aV1V2V3V4V5

• • •

1ab cidia

b с 1 d 1

TK16

n00 1 1 0 1 1

• • •

1abcda

b с Id 1

• • •

TK17

Niolol11101

• •

lalblcldia

b с d

• • • •

TKl 4 TK29

N 1 aVlV2V3tV4V5

• • •

1abcd abcd

• • • •

TK15

TK30

Рис. 1.10. Структура цикла и сверхцикла аппаратуры ИКМ-30 ТК - номер телефонного канала; R0, .... R15 - циклы в сверхцикле; SK - канальный интервал; В1, .... В8 ~ кодовое слово длиной 8 бит; /V- бит резервирован для международного использования (значение символа не определено, в настоящее время должен принимать значение 1); /1 - передача сигнала аварии к аппаратуре ИКМ противоположного конца линии связи; VI..... V5 - символы, предназначенные

для национального использования (на цифровых трактах, пересекающих государственную границу, эти символы должны иметь значение 1); л - резервный символ (в случае, когда он не используется, должен иметь значение !);>- символ, используемый для индикации выхода из сверхциклового синхросигнала; о. Ь, с, d- символы для организации общего канала сигнализации (ОКС), если Ь, с и d не используются для ОКС, они должны иметь следующие значения: Ь= \,c = Q,d= 1.



Скорость передачи, Мбит/с

Количество стандартных цифровых каналов

Первичная

2,048

Вторичная

8,448

120 (4x30)

Третичная

34,368

480(4x120)

Четверичная

139,264

1920(4x480)

Из табл. 1.3 видно, что для вторичной ЦСП, параметры которой определяются согласно Рекомендации G.741 МККТТ, номинальная скорость передачи должна быть 8,448 Мбит/с. Количество объединяемых ИКМ-30 равняется 4. Цикл повторяется через 125 мкс.

В одном цикле 132 канальных интервала, из них 120 - для передачи телефонных разговоров, в связи с чем в технической литературе такая ЦСП получила название ИКМ-120.

Формирование ЦСП высших порядков происходит на основе процесса, получившего название временного мультиплексирования. Под временным мультиплексированием понимают временное объединение нескольких входных каналов, работающих с меньшей скоростью, в один выходной канал большей скорости. В общем случае, при объединении N каналов, работающих со скоростью V, скорость работы выходного канала должна равняться NxV.

Различают синхронное (иногда его называют статическим) и асинхронное (статистическое, динамическое) временное мультиплексирование. При синхронном мультиплексировании каждому входному каналу соответствует строго определенный временной интервал в выходном канале мультиплексора. Никакому другому каналу данный временной интервал не доступен, даже если в данный момент времени информация по нему не передается (рис. 1.11).

При асинхронном мультиплексировании распределение временных интервалов в выходном канале мультиплексора между входными каналами происходит обычно свободным образом, например, по требованию.

Временное мультиплексирование может осуществляться побитно, побайтно и поблочно.

При побитном мультиплексировании на выходе мультиплексора последовательно коммутируются по одному биту из каждого канала.

При побайтном - на выходе мультиплексора последовательно коммутируются по одному байту (октету) из каждого канала.

В месте соединения цифровой АТС и ЦСП организуется цифровой стык, к которому предъявляется ряд требований:

1) электрические (например, напряжение импульсов);

2) временные (скорость передачи, длительность импульса);

3) требования согласования: структур циклов ЦСП и цифровой АТС; согласования кодов в линии (например, кода HDB3) и на АТС (двоичный код) и др.

ИКМ системы передачи могут работать в асинхронной сети, когда синхронизация осуществляется, например, выделением на приемной стороне синхросигналов, задаваемых генератором на передающей стороне ЦСП, и в синхронной сети, когда передача синхросигналов выполняется специальным образом.

Цифровые системы передачи с ИКМ сигналами высших порядков подразделяются в зависимости от скорости передачи и способа образования результирующего цифрового сигнала. Согласно рекомендациям МККТТ, в ЦСП используются скорости передачи и число каналов, указанные в табл. 1.3.

Таблица 1.3. Плезиохронная иерархия ЦСП с ИКМ сигналом
