т, Л

90 80 70

60 50 40 30 20

-T-S

T-S-T

>-т

S-T-S

S-S-T

10 20 30 50 100 200 300 600 l Рис. 3.26. Экономическая эффективность цифровых КП

Рассматриваемый подход позволяет сопоставить друг с другом КП различных типов -разделенные и неразделенные. На рис. 3.27 приведены зависимости Г/ = f(L) для различного числа канальных интервалов в ЦСП при фиксированной емкости Л = 4320 канальных интервалов, > = 0,68 Эрл на один канал,/> = 0,1%, Л= 5, способе поиска соединительных путей «от точки к точке» и последовательной передаче кодовых слов по каналу. Анализ этих зависимостей показывает, что разделенные поля, как правило, экономичнее неразделенных. Кроме того, стоимость разделенных и неразделенных полей уменьшается при увеличении числа канальных интервалов в ЦСП. Следовательно, если стоимость вторичного мультиплексирования в цифровом КП невысока, целесообразно применять его всегда.

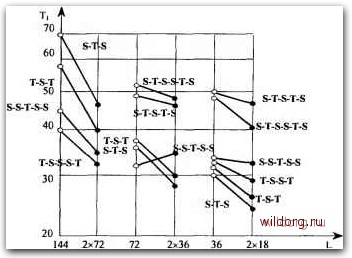

Рис. 3.27. Зависимость Г, = /(/,) для цифровых КП при различном числе канальных интервалов в ЦСП о - значения для неразделенных полей; • - для разделенных полей



Как указывалось ранее, модульность является одной из основных особенностей цифровых КП. Оценка и сравнение цифровых КП, полученных различными способами модульного расширения поля, производится при одинаковом качестве обслуживания, т.е. используется функция приведенной стоимости Г. В связи с этим расчет предельной емкости и емкости модулей поля производится не по количеству входных/выходных канальных интервалов, а по величине пропущенной нагрузки.

Существует несколько способов модульного расширения цифровых КП, основными из которых являются простое расширение модулями и расширение независимыми модулями.

Суть простого расширения модулями состоит в том, что для получения всего спектра градаций цифрового КП (от самого малого до максимально возможного) к неизменной части поля добавляются конструктивно и функционально законченные модули. Этот способ обозначается SEG (сегментный). Особое место при данном способе занимает метод расширения цифрового КП, у которого центральные звенья являются S-ступенями. В этом случае расширение поля осуществляется добавлением одинаковых модулей слева и справа от центрального звена. Этот тип расширения обозначается STR (по слоям). Центральное звено остается при этом неизменным.

При расширении независимыми модулями градации поля получаются последовательным добавлением модулей во всех звеньях поля. Данный тип расширения обозначается [ND (независимый).

Суммарные оценки, полученные с помощью функций для этих типов расширения цифровых КП, приведены в табл. 3.3. Из таблицы видно, что поля, начинающиеся и заканчивающиеся Г-ступенями, имеют преимущества перед полями с S-ступенями на первом и последнем звеньях.

Конкретное же решение о выборе структуры цифрового КП принимается, конечно, с учетом целого ряда факторов (модульности поля, надежности, габаритов и т.д).

Таблица 3.3. Оценка типов модульного расширения цифровых КП

Структура поля

Тип расширения

Условные обозначения результата применения способа расширения

++ - очень хороший

+ - хороший

о - средний

- - плохой

X - метод неприменим

T-S-T

T-S-S-T

S-T-S

S-S-T-S-S



Глава 4

Стыки цифровых АТС

4.1. Понятие стыка цифровых АТС

Работа цифровых АТС происходит в окружении разнообразного телекоммуникационного оборудования: других АТС (цифровых и аналоговых), различных абонентских устройств, систем передачи. Совместное функционирование всего оборудования осуществляется благодаря выполнению определенных правил. В частности, ЦСК должна обеспечивать интерфейс (стык) с аналоговыми и цифровыми абонентскими линиями (АЛ) и системами передачи.

Стыком называется граница между двумя функциональными блоками, которая задается функциональными характеристиками, общими характеристиками физического соединения, характеристиками сигналов и другими характеристиками в зависимости от специфики.

Стык обеспечивает одноразовое определение параметров соединения между двумя устройствами. Эти параметры относятся к типу, количеству и функциям соединительных цепей, а также к типу, форме и последовательности сигналов, которые передаются по этим цепям.

Точное определение типов, количества, формы и последовательности соединений и взаимосвязи между двумя функциональными блоками на стыке между ними задается спецификацией стыка.

Стыки цифровой АТС можно разделить на следующие (рис. 4.1):

- аналоговый абонентский стык;

- цифровой абонентский стык;

- абонентский стык ISDN;

- сетевые (цифровые и аналоговые) стыки.

Аналоговый абонентский стык

Цифровая АТС

Сетевые стыки

Цифровой абонентский стык

Абонентский стык ISDN

Рис. 4.1. Стыки цифровых АТС
