сл-икм

Аналоговые СЛ

МТС-МРУ

ИП - индексный процессор Осн - основной блок ИП Рез - резервный блок ИП

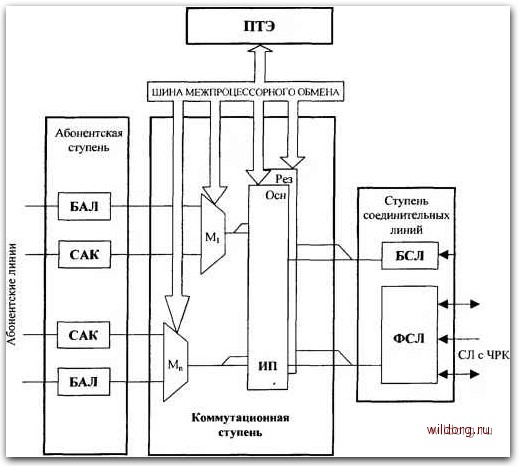

Рис. 6.25. Структурная схема цифровой АТС F50/1000

Модуль обслуживает 16 или 32 ствола (тракта) в зависимости от места применения -блок индексного процессора или блок модульного процессора.

До 6 модулей (около 1000 номеров) могут быть объединены в едином коммутационном поле индексной ступени, основным назначением которой является замыкание межмодульного трафика (внутримодульный трафик замыкает сам модуль), перекодировка типов сигнализации с вышестоящими АТС и обеспечение транзита, если возникает необходимость работы АТС в узловом режиме. Дополнительными узлами индексной ступени является буфер соединительных линий, выравнивающий временные позиции потоков приема передачи и формирователь групповых трактов, осуществляющий параллельно-последовательное матричное преобразование кода, вторичное мультиплексирование стволов БВК, перекодировку кодов AMI-HDB3 для систем передачи. В случае взаимодействия с АТС координатного типа с многочастотной сигнализацией «импульсный челнок», в состав оборудования индексной ступени вводятся два ТЭЗ (типовой элемент замены) многочастотных приемников -МЧП 1 и МЧИ 2.

В зависимости от величины абонентской емкости может использоваться две архитектуры для построения АТС: одномодульная и многомодульная.



Одномодульная архитектура (рис. 6.26) используется, как правило, для построения АТС малой емкости (до 720 АЛ) и содержит только один модуль (блок индексного процессора) со 100% горячим резервом, обслуживающий 32 ствола (1024 точки коммутации). Часть стволов (до 24) может использоваться для обслуживания абонентских линий (до 6 блоков БАЛ), оставшиеся 8 стволов могут быть использованы в разной пропорции для обслуживания соединительных линий для связи с вышестоящими АТС и подключения частотных приемников МСП, необходимых для поддержки частотных способов сигнализации по СЛ и частотного набора номера по АЛ. База акустических сигналов, необходимых для обмена по СЛ и АЛ формируется специальным генератором - ТЭЗом АКС в виде ствола акустики. Ствол акустики подключается к специальному входу модуля и не занимает общее коммутационное поле. Техническая эксплуатация обеспечивается КТЭ и ПЭВМ.


АЛ АЛ, САЛ

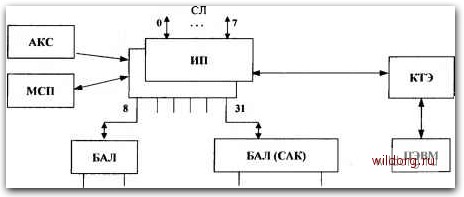

Рис. 6.26. Функциональная схема одномодульной АТС F50/1000

При использовании АТС емкостью более 720 АЛ применяется многомодульная архитектура в соответствии с рис. 6.27. В этом случае вводятся две ступени коммутации: индексная на 32 ствола со 100% горячим резервом и модульная на 16 стволов (512 точек коммутации) без резервирования. Основное назначение индексной ступени - перекодировка типов сигнализации под протокол обмена с вышестоящей АТС и организация межмодульного обмена. Частотные приемники в необходимом количестве в зависимости от нагрузки подключаются к индексной ступени. Модульная ступень предназначена для первичной концентрации абонентской нагрузки и имеет две конфигурации 12:4 и 14:2. При конфигурации с концентрацией 12:4 из 16 стволов модуля 12 обслуживают АЛ и подключаются к БАЛ (САК), а оставшиеся 4 ствола подключаются к индексной ступени для обеспечения возможности межмодульной связи и выхода на городские СЛ через индексную ступень. При концентрации 14:2 стволы модуля распределяются аналогично, только в соотношении 14:2. Ствол акустики в многомодульной схеме подключается ко всем индексным и модульным коммутаторам и не занимает общее коммутационное поле. Конструктивно многомодульная архитектура реализуется в нескольких отдельных кассетах, которые позволяют с использованием смесительных схем индексной ступени строить АТС емкостью до 8160 абонентских линий.

Связь между процессорами всех блоков АТС осуществляется по шине межпроцессорного обмена.

Генераторное оборудование F50/1000 (станционный генератор и блок синхросигналов) является общим для всех ресурсов станции, поэтому блоки АТС синхронизированы по час-



тоте и фазе, что так же является отличительной особенностью станции. Предусмотрены два режима работы - «ведущий» и «ведомый». При этом оборудование для индексной ступени коммутации имеет полный резерв.

основной

резервный


БАЛ, САК БАЛ, САК БАЛ, САК БАЛ, САК БАЛ, САК

Рис. 6.27. Функциональная схема многомодульной АТС F50/1000

Программное обеспечение

Программное обеспечение цифровой АТС F50/1000 обеспечивает режим обслуживания вызова, управления работой АТС, диагностику состояния оборудования.

Профаммное обеспечение подразделяется на тестовое (ТПО) и версионное. ТПО используется на стадии промышленной отладки образца и проверяет функционирование центральных блоков коммутационной системы.

Рабочая версия ПО состоит из 3-х основных частей - модульной и индексной сканирующих программ, диагностической профаммы (обменной версии ПТЭ). Все профаммы зашиты в ПЗУ (постоянном запоминающем устройстве), которые устанавливаются в соответствующие центральные устройства. Общим для профамм сканирования модульной и индексной ступени является то, что обработка ведется поствольно.

Сканирующие профаммы поддерживают межпроцессорный обмен, позволяют осуществить управление коммутационным полем, производят обработку линейной и абонентской сигнализации. Характеристика и тип сигнализации каждого коммутационного порта сведены в таблицу полупеременных данных, хранящихся в памяти ПЭВМ.

В случае полного отключения станции и последующего ее включения конфигурация и полупеременные данные могут быть полностью восстановлены оператором путем простой «подфузки» файлов. Время включения или полного рестарта операционной системы составляет несколько секунд.
