- сигнальный комплект (SU) для акустических сигналов, напряжений постоянного тока, сигнализации МЧК, многочастотного набора и тестового доступа.

Для оптимальной реализации различных типов линий и процедур сигнализации было разработано несколько типов линейных групп.

Линии доступа на первичной скорости (РА) для включения учрежденческих АТС (РАВХ) подключаются непосредственно в LTGB, LTGF и LTGG.

LTUO DIU30

LTU3 DIU30

LTU4 OLMD

LTU5 OLMD

LTUn

51нол

8рнол

5рнол

5рнол

8рнол

8рнол

5рнол

5рнол

5рнол

GS или SPMX

5рнол

(8 Мбит/с) М-

ииол

SDC)

k/otSN (8 Мбит/с)

(SDC)

Рис. 6.3. Линейная группа LTG (В, С, F, G)

Соединительные линии к другим станциям или от них могут подключаться в линейные группы, реализующие В- или С-функцию (включаются только цифровые соединительные линии): LTGB, LTGC, LTGF, LTGG или LTGM. Соединительные линии к станциям с межсетевым интерфейсом или к станциям спутниковой связи или от них подключаются в линейную группу LTGD (активизация эхоподавителей).

Подключение коммутаторной системы (OSS) осуществляется посредством LTGB или LTGG.

Линейная фуппа Н (LTGH) представляет собой особый, новый вариант группы LTG. Она используется в коммутационных станциях, в которых абоненты сети ISDN используют канал D для коммутации пакетов. В LTGH осуществляется концентрация пакетов данных абонентов сети ISDN. Она предоставляет стандартизированный логический интерфейс в соответствии со стандартом ETSI (интерфейс устройства обработки пакетов ETSI) для обеспечения доступа к устройству обработки пакетов.

Вышеуказанные варианты LTG, предназначенные для различных типов подключаемых линий, имеют единый принцип построения и одинаковый принцип действия. Они отличаются друг от друга только отдельными аппаратными блоками и специальными программами пользователя в групповом процессоре (GP).

Групповой процессор GP связан со всеми модулями линейной группы посредством шин обмена данными SPH и SIH.

На телефонной станции линейная группа LTGG используется для автоответчиков и тестовых функций. В оборудовании автоответчика (OCANEQ) реализуется система INDAS (индивидуальная система цифрового автоинформатора). INDAS генерирует стандартные извещения, необходимые в EWSD.

Скорость передачи бит на всех многоканальных шинах (магистралях) SDC, соединяющих линейные группы и коммутационное поле, составляет 8192 Кбит/с. Каждая линейная группа подключается к обеим плоскостям дублированного коммутационного поля.

Коммутационное поле

Коммутационное поле (рис. 6.4) соединяет подсистемы LTG, СР и SSNC (CCNC) друг с другом. Оно обеспечивает полнодоступность каждой LTG от другой LTG; СР или SSNC от каждой LTG; а в обратном направлении - каждой LTG от СР или SSNC.

Коммутационное поле EWSD является дублированным и состоит из двух плоскостей (SNO и SN1). Главная его задача состоит в проключении каналов между группами LTG. Каждое соединение одновременно проключается через обе половины (плоскости) коммутационного поля, так что в случае отказа в распоряжении всегда имеется резервное соединение.

В станции EWSD применяются: коммутационное поле SN или новые разработки - коммутационные поля SN(B), SN(D). Поля SN(B), (D) отличаются целым рядом усовершенствований, к которым относятся уменьшаемая занимаемая площадь, более высокая доступность и снижение потребляемой мощности.

В зависимости от количества подключаемых линейных групп предусмотрены различные минимизированные ступени емкости SN:

- коммутационное поле на 504 линейные фуппы (SN:504LTG),

- коммутационное поле на 126 линейных фупп (SN: 126LTG),

- коммутационное поле на 252 линейные группы (SN:252LTG),

- коммутационное поле на 63 линейные фуппы (SN:63LTG).

Благодаря модульному принципу построения коммутационное поле EWSD может комплектоваться частично в зависимости от необходимости и постепенно расширяться. Каждая ступень емкости может наращиваться от минимальной конфигурации до максимальной (за исключением SN:63LTG, которое не наращивается).

LISBo

LISB I

TSG(B) 0-0

USB 2

I USB 3

USBo

USB I

TSG(B) 1-0

USB 2

I USB 3

SSG(B)

SSG(B)

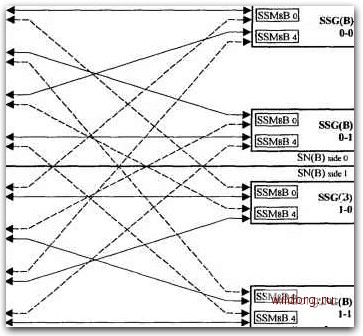

Рис. 6.4. Коммутационное поле

Коммутационное поле состоит из ступеней пространственно-временной коммутации -TSG (рис. 6.5) и ступеней пространственной коммутации - SSG (рис. 6.6).

Ступени емкости коммутационного поля SN:504LTG, SN:252LTG и SN:126LTG, применяемые в станциях большой и очень большой емкости, имеют следующую структуру:

- одна ступень пространственно-временной коммутации (входящая),

- три ступени пространственной коммутации (SSM),

- одна ступень пространственно-временной коммутации (исходящая).

Ступени емкости коммутационного поля SN:63LTG в станциях средней емкости имеют следующую структуру:

- одна ступень пространственно-временной коммутации (входящая),

- одна ступень пространственной коммутации (SSM),

- одна ступень пространственно-временной коммутации (исходящая).

Ступени пространственно-временной и пространственной коммутации (модули) разбиваются на функциональные блоки TSM и SSM соответственно. Соединительный путь для коммутационного поля с 504, 252 или с 126 LTG состоит из следующих типов модулей:

- модуль интерфейса между LTG и TSM - LIL (на рисунке не показан);

- модуль ступени пространственно-временной коммутации (TSM);

- модуль интерфейса между TSG и SSG - LIS;

- модуль ступени пространственной коммутации 8/15 (SSM8/15);

- модуль ступени пространственной коммутации 16/16 (SSM16/16).

При установлении соединения посредством SN:63LTG модули SSM8/15 не используются.
