Абонентский комплект цифровой АТС АХЕ 10

Для цифровой системы АХЕ 10 шведская фирма L.M. Ericsson Telephone Co. разработала другой вариант абонентского комплекта (рис. 4.6). В данном комплекте, лишь две функции (TEST и RING) выполняются с помошью герконовых реле, а все остальные - либо аппара-турно (микросхемы SLIC и SLAC), либо с помошью микропроцессора программно (один микропроцессор обслуживает 8 АЛ с комплектами). На одной стандартной плате помешаются 8 абонентских комплектов.

Сравнивая абонентские комплекты станций ЭАТС 200 и АХЕ 10, укажем на отличительные особенности последнего:

1) электромагнитные реле заменены на герконовые;

2) дифсистема выполнена по бестрансформаторной схеме;

3) большая часть функций BORSCHT реализуется индивидуальными для каждого абонентского комплекта микросхемами SLIC и SLAC, причем в последнюю входят кодер и декодер.

Электронный абонентский комплект цифровой АТС D 70

Высшим достижением в области создания абонентских комплектов цифровых АТС, реализующих функции BORSCHT, следует считать разработку и выпуск комплектов, построенных только на специализированных БИС.

POVP

TEST

RING

SLIC llSLAC

L1C2

LICN

Рис. 4.6. Структурная схема абонентского комплекта цифровой АТС АХЕ 10 LIB - группа из 128 абонентских комплектов; LIC - электронные абонентские комплекты; POVP - первичная защита от перенапряжений; TEST - реле для соединения с щиной контроля; RING - реле для подачи вызывных сигналов; LF - запитка микрофонов, дифсистема; CLR (в модуле SLAC) - реле управления; DET -детектирование сигналов; A/D - аналого-цифровой н цнфроаналоговый преобразователи; DSP - передача цифровых сигналов; TSS - формирование временных каналов; CLR (в модуле SL1C) - контроль микросхемы SLIC; DP - микропроцессор; I /О - устройство ввода/вывода

Инженеры японской фирмы NTT начали разработку абонентских комплектов цифровой АТС D 70 в 1978 г. Несколько лет ушло на разработку и опытную эксплуатацию, а в 1984 г. началось их серийное производство.

Распределение функций BORSCHT по специализированным БИС показано в табл. 4.2, а структурная схема абонентского комплекта станции D 70 приведена на рис. 4.7.



Таблица 4.2. Распределение функций BORSCHT по элементам СБИС D 70

Функция

Рабочее напряжение, В

Распределение функций

по корпусам БИС

по другим элементам

В О R

Управление комплектом

60 200... 500 320 10...60 10 10 320


О CONT

Клеммы подключения испытательного оборудования


Клеммы подключения линейного испытательного оборудования

ИКМ линия

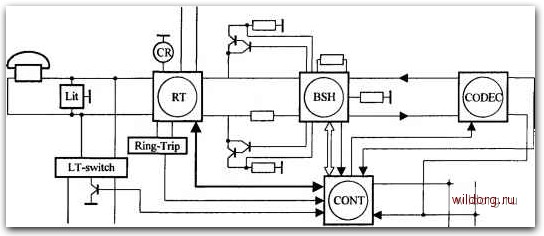

Рис. 4.7. Структурная схема абонентского комплекта D70 LT-switch - схема подключения к испытательному оборудованию, С - генератор сигнала «Контроль посылки вызова», Ring-Trip - схема распознавания подъема трубки. Lit - грозоразрядник



4.3. Цифровой абонентский стык

Создание различными фирмами цифровых телефонных аппаратов можно рассматривать как альтернативу дорогим, но имеющим множество сервисных функций и дополнительных возможностей аппаратам технологии ISDN. Однако, с точки зрения стандартизации, цифровой абонентский стык является «чистым листом», на котором каждая фирма может писать свои правила. Это означает, что цифровой ТА, например, фирмы Siemens, реализуя практически весь спектр функций ISDN телефона, может работать только при подключении к телефонным станциям фирмы Siemens (EWSD, Hicom). То же самое относится к цифровым ТА Ericsson, Alcatel и др. Каждая фирма создает для своих станций определенный интерфейс, который поддерживает «родной» протокол для «своего» цифрового ТА. Поэтому для описания цифрового абонентского стыка можно говорить только, об общих принципах организации цифрового обмена по абонентской линии.

Для двухсторонней передачи цифровой информации по абонентским линиям возможно использование четырех типов систем:

- четырехпроводная систем;

- двухпроводная система с частотным разделением направлений передачи;

- двухпроводная система с временным разделением направлений передачи;

- двухпроводная система с адаптивными эхокомпенсаторами.

Четырехпроводная система. Эта система первоначально внедрялась на цифровых абонентских сетях для предоставления абонентам нетелефонных услуг при двусторонней независимой передаче цифровой информации.

Достоинства цифровой передачи по четырем проводам заключаются в довольно свободном подключении абонентских терминалов, находящихся на значительном удалении друг от друга и от опорной станции, а также в простоте схемных решений. Система достаточно устойчива к переходным помехам, позволяет перекрыть большой диапазон изменения затухания линии без регенерации сигнала.

Восемь абонентских комплектов размещены на одной плате. Абонентский комплект АТС D 70 обладает следующими отличительными особенностями:

1) является полностью электронным с использованием специализированных БИС;

2) дифсистема построена по бестрансформаторной схеме;

3) является индивидуальным устройством (все функции BORSCHT реализуются в самом абонентском комплекте).

По оценкам специалистов фирмы Siemens, стоимость устройств согласования абонентских и соединительных линий составляет около 70% стоимости всей цифровой системы коммутации. Поэтому становятся понятными усилия многих разработчиков телефонной аппаратуры по созданию специализированных БИС для абонентских комплектов, что позволяет значительно сократить их стоимость (иногда до 40%). Хотя, несмотря на это, некоторые фирмы объявили о создании абонентских комплектов, в состав которых наряду с БИС входят реле.

О создании безрелейных абонентских комплектов цифровых АТС на специализированных БИС объявили несколько фирм, в том числе итальянская SGG-ATES. Абонентский комплект, разработанный ею, содержит две микросхемы - сигнального процессора и абонентского стыка с линией. Собственную интегральную схему абонентского комплекта для станций System 12 выпускает также фирма ITT.
