Основной характеристикой концентратора является коэффициент концентрации - соотношение между количеством входящих каналов и каналов в исходящей цифровой линии. Например, при объединении 64 аналоговых абонентских линий в одну ИКМ-30 линию коэффициент концентрации равен 64:30.

Концентратор, территориально расположенный вне здания АТС, называют удаленным, если между ним и опорной АТС организована ЦСП. Если удаленный концентратор управляется своим управляющим устройством (а не из опорной АТС) и в нем разрешен внутренний обмен между абонентами, то он носит название удаленного коммутационного модуля. С сетевой точки зрения удаленный концентратор является подстанцией (ГОСТ 19472-80). К удаленным коммутационным модулям понятие «подстанция» неприменимо, так как эти модули становятся по существу отдельными АТС.

Концентратор выполняет следующие основные функции:

- прямое и обратное аналого-цифровое преобразование сигналов ТЧ, поступающих по аналоговым абонентским линиям;

- цифровое мультиплексирование/демультиплексирование сигналов с концентрацией нагрузки;

- согласование протоколов сигнализации реализуемых между концентратором и АТС с одной стороны и между концентратором и оконечными телефонными устройствами -с другой.

Исходя из вышеперечисленных функций, концентратор в общем случае должен содержать: абонентский комплект (АК), кодер/декодер, блок концентрации нагрузки, модуль интерфейса с ЦСП, модуль управления.

Эволюция схем построения концентраторов связана в первую очередь с совершенствованием элементной базы и принципов управления. Все существующие схемы концентраторов можно разделить на две группы - с использованием собственного коммутационного поля и без него. Основной функцией КП концентратора является собственно концентрация нагрузки. В принципе, концентрацию нагрузки в концентраторе можно осуществить и без применения КП, возложив эту

функцию, например, на кодер (обратная операция выполняется декодером). Этот принцип используется в концентраторе и удаленном концентраторе системы ЭАТС 200 (рис. 5.2). Максимально в концентратор может быть включено 256 абонентов (концентрация 64:30). Для связи с опорной АТС может использоваться от 1 до 4 ИКМ линий. По сигналу ЭВМ обработки вызовов опорной АТС кодер включает речевые сигналы абонентской линии в заданный канальный интервал ИКМ-30. Если все 30 канальных интервалов во всех ИКМ-30 заняты, то следующий вызывающий абонент получит из концентратора сигнал «Занято». Концентраторы ЭАТС 200 имеют групповые кодеры и декодеры, которые управляются централизованно.

На первом этапе внедрения концентраторов из-за высокой стоимости кодеров/декодеров последние использовались в качестве групповых устройств. Управляющее

Абонентские линии


Рис. 5.2. Структурная схема концетратора ЭАТС 200



устройство выполняло самые примитивные функции и управлялось командами от опорной АТС. Коммутация абонентов, подключенных к концентратору, также не предусматривалась. Такое решение было принято в соответствии с принципом централизованного управления, при котором достигались максимальное упрощение концентратора и возможность исключения его постоянного обслуживания.

Концентраторы с собственным КП являются более сложными, но они более функциональны и в них, как правило, возможна внутренняя коммутация. Вначале КП концентратора было аналоговым и строилось на герконах. Примером может служить удаленный концентратор станции NEAX 61, состоящий из двух станционных модулей - модуля интерфейса аналоговых линий (может устанавливаться на станции в качестве концентратора) и двух модулей интерфейса цифровых линий (рис. 5.3). КП концентратора - аналоговое, применяются групповые кодеры и декодеры. Такие схемы построения концентраторов имеют свои преимущества: нет необходимости в специальных абонентских комплектах для согласования аналоговых абонентских линий с цифровым оборудованием АТС (выполнение функции BORSCHT); подача вызывных сигналов и питание микрофонов осуществляются через КП концентратора; применение групповых кодеров и декодеров, стоимость которых в 70-х гг. была ниже, чем индивидуальных, делало концентратор более дешевым.

Недостатками таких концентраторов являлись разнотипность коммутационного оборудования опорной АТС и концентратора, усложнение схем управления, низкая технологичность изготовления схем аналогового оборудования.

CODEC

CODEC -

CONT

CONT

CONT

Рис. 5.3. Удаленный концентратор АТС NEAX 61 ALC - абонентский комплект, ALSW - двухзвенное аналоговое КП (обеспечивает концентрацию от 2:1 до 8:1), CODEC - кодер/декодер, PMUX - первичный мультиплексор, DTI - модуль интерфейса с ЦСП, CONT - контроллер, SM - КП станции

Современные тенденции в построении концентраторов состоят в децентрализации управления с использованием микропроцессоров и разрешении внутренней коммутации (превращение концентратора в удаленный коммутационный модуль). С появлением в 80-х годах дешевых БИС и СБИС кодеров и декодеров, общее уменьшение стоимости заказных микросхем привело к созданию концентраторов с цифровым КП и индивидуальными кодерами и декодерами для каждой абонентской линии. При этом концентратор становится по сути цифровой АТС малой емкости.

Введение внутренней коммутации позволяет не только разгрузить опорную АТС, но и обеспечить абонентов связью внутри модуля при аварии на опорной АТС, порыве кабелей и т.д. Максимально расширяется для абонентов круг дополнительных видов обслуживания



ю-за возможности совместного использования оборудования опорной АТС и удаленного коммутационного модуля.

Стремление к разнообразию аппаратуры с помощью максимально малого набора модулей приводит к созданию концентраторов и удаленных концентраторов, принципы построения и аппаратурная реализация которых едины. Примером могут служить концентраторы и удаленный коммутационный модули систем МТ 20/25 и FETEX-150.

Концентраторы и удаленные концентраторы МТ-20/25 построены одинаково. В один концентратор можно максимально включить 768 аналоговых АЛ. Связь концентратора с цифровым КП станции осуществляется с помощью ИКМ линий (ЦСП ИКМ-30). В зависимости от величины нагрузки на концентратор и принятых норм потерь используется от 2 до 6 линий ИКМ.

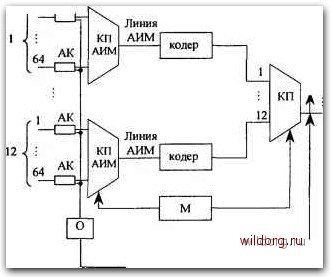

Структурная схема концентратора представлена на рис. 5.4. В концентратор можно включать два типа абонентских комплектов: для включения обычных АЛ и для включения линий телефонов-автоматов. Абонентский комплект обычной АЛ осуществляет следующие функции (выполняется лищь часть функций BORSCHT): переход с двухпроводной линии на четырехпроводную; питание микрофона телефонного аппарата, определение состояния АЛ; посылку вызова в телефонный аппарат; подключение устройств контроля к абонентскому комплекту.

1 АК

Линии ИКМ 1


Рис. 5.4. Структурная схема концентратора МТ-25 АК - абонентский комплект; КП АИМ - коммутационное поле с амплитудно-импульсной модуляцией; КП - цифровое КП (5/Т-ступень); УУ - управляющее устройство; О - определитель; ОКС -оборудование общего канала сигнализации; М - маркер.

Блок КП АИМ предназначен для коммутации 64 АЛ в один импульсно-временной тракт АИМ и преобразования аналогового речевого сигнала в сигнал с амплитудно-импульсной модуляцией (АИМ). Этот блок осуществляет концентрацию нагрузки 64:30. Для концентратора максимальной емкости 768 АЛ необходимо иметь 12 блоков КП АИМ и 12 трактов АИМ на 30 временных каналов в каждом.
