SSNC состоит максимально из 32 q)ynn с 8 оконечными устройствами сигнальных трактов каждая (32 группы SILT) и одного дублированного процессора системы сигнализации по общему каналу (CCNP).

Для организации контроля за всеми станциями одной зоны обслуживания в центре эксплуатации и техобслуживания (ОМС) может устанавливаться центральная системная панель (CSYP) и терминал эксплуатации и техобслуживания (ОМТ). На панель CSYP выводятся как акустические, так и визуальные аварийные сигналы и сообщения - рекомендации, поступающие со всех станций.

Внешняя память (ЕМ) предназначена для хранения, например; программ и данных, которые не должны постоянно храниться в СР; всей системы прикладных программ для автоматического восстановления; данных по тарификации телефонных разговоров и измерению трафика. Для обеспечения надежности программ и данных внешняя память (магнитный диск) дублирована.

На конец 2001 года фирмой Siemens объявлено об окончательном завершении работ над коммутационной системой EWSD VI5 (коммерческое название EWSD Power Node), которая обеспечивает до 600 ООО абонентских подключений или 240 ООО соединительных линий на одну станцию. Система поддерживает удаленные коммутационные модули сверхбольшой емкости - до 50 ООО абонентов. Консолидация сети с применением EWSD Power Node обеспечивает интегрированное решение по предоставлению услуг Интернет, широколосных и мультимедийных услуг. Технические данные системы EWSD Power Node приведены в табл. 6.1.

Таблица 6.1. Технические данные системы EWSD VI5 (Power Node)

Параметр

Значение

Число попыток установления соединения в ЧИН (ВНСА)

до 4 ООО ООО ВНСА

(нагрузка согласно рекомендации МСЭ-Т Q.543)

Количество абонентских линий

до 600 ООО

Количество соединительных линий

до 240 ООО

Коммутационная способность

до 100 ООО Эрл

Удаленный коммутационный модуль (RSU), количество абонентских линий

до 50 ООО

Управляющее устройство сетью ОКС

до 1500 линий ОКС №7

до 100 ООО сигнальных сообщений в секунду

Типы подключаемых линий

- аналоговые абонентские линии, ISDN-BA, ISDN-PA, высокоскоростные абонентские цифровые линии UDSL, SDSL, выделенные (арендованные) линии 2048 Кбит/с, пользователи Интернет

- интегрированные интерфейсы V5.1, V5.2, Q3, SDH (STM1)

Координационный процессор

- емкость запоминающего устройства - до 64 Мбайт

- емкость адресации - до 4 Гбайт

- магнитная лента - до 4 устройств, до 80 Мбайт каждое

- магнитный диск - до 4 устройств, до 337 Мбайт каждое

Потребляемая мощность

менее 1 Вт/линию

Рабочее напряжение

-48 В или -60 В постоянного тока

Передача

согласно рекомендации МККТТ Q.551



6.2. Коммутационная система Alcatel 1000 S12

Alcatel 1000 System 12 является полностью цифровой телефонной станцией с полностью распределенным управлением. Система содержит целый ряд последних разработок, которые обеспечивают много преимуществ как обслуживающему персоналу, так и пользователям. Станция всесторонне использует цифровую технологию и полностью использует возможности обработки сигналов в цифровом виде. Там, где требуется интерфейс с внешними аналоговыми сигналами (например, абонентские линии), на вводе производится преобразование из аналогового вида в цифровой и наоборот. Это преобразование позволяет избежать проблем объема оборудования и надежности, связанных с аналоговой техникой. Требуемые сигналы звуковой частоты (например, тональные сигналы) генерируются в цифровом виде и распределяются по дублированной шине к соответствующему оборудованию станции. Для приема и передачи многочастотных сигналов применяются процессоры цифровых сигналов.

Alcatel 1000 S12 состоит из ряда аппаратных модулей, в которые загружаются программные модули, обеспечивающие конкретные задачи станции. Важной особенностью Alcatel 1000 S12 является возможность простого и экономичного расширения путем добавления аппаратных и программных модулей от малой станции до станции максимальных размеров. Таким образом, система обеспечивает реальную гибкость для планирования развития телефонной сети.

Коммутационная система Alcatel 1000 S12 позволяет строить:

- удаленные абонентские блоки,

- малые, средние и большие местные станции,

- узлы входящего и исходящего сообщения,

- междугородные и международные станции,

- системы обслуживания операторами и центры обслуживания сети,

- центры таксации телефонного трафика,

- центры коммутации мобильной связи,

- транзитные пункты сигнализации.

Основные технические характеристики АТС Alcatel 1 ООО S12:

- количество абонентских линий: более 200000;

- количество соединительных линий: более 85000;

- коммутационная способность: 35000 Эрл;

- количество попыток вызовов в ЧНН: более 2000000;

- управляющее устройство сетью ОКС: 1024 линии ОКС №7;

- электропитание: -48 В и -60В постоянного тока.

Структура системы

Архитектура Alcatel 1000 S12 основана на следующих принципах:

1) внутренние коммутационные элементы обеспечивают самомаршрутизацию и отсутствие блокировок;

2) распределенный способ обработки информации позволяет использовать недорогие, но использующие последние достижения микропроцессоры широкого применения;

3) использование одних и тех же компонентов для построения станций различной емкости и назначения;

4) линейная зависимость объема оборудования станции от требуемой емкости и обслуживаемой нагрузки;

5) модульность ПО при использовании машин конечных сообщений (FMM) и машин поддержки системы (SSM);



6) обмен информацией и динамические связи между частями программного обеспечения осуществляется посредством обмена сообщениями;

7) ПО не зависит от физического распределения;

8) определение данных не зависит от физического распределения.

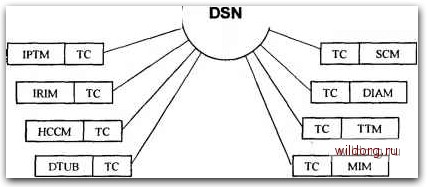

Базовая структура Alcatel 1000 SI2 достаточно регулярна и состоит из коммутационного поля (DSN), к которому подсоединяются терминальные модули (ТСЕ) (рис. 6.7). Все модули построены по единой схеме. Аппаратный интерфейс, соединяющий модули с DSN, одинаков для всех модулей. В каждом модуле есть общая управляющая часть, выполненная на микропроцессоре, и специализированные интегральные схемы. В такой архитектуре АТС носит название средней/большой станции (MLE). При отсутствии необходимости выполнения всех имеющихся функций, а также при малой обслуживаемой емкости, количество модулей может быть уменьшено. Такая конфигурация получила название малой станции (SSA).

ASM тс

ISM тс

DTM тс


тс P&L

тс СТМ


Рис. 6.7. Базовая структура Alcatel 1000 S12

Некоторые из модулей ТСЕ используются внутри Alcatel 1000 SI2, тогда как другие подключены к внешним линиям. Модуль, не подключенный к внешним линиям (содержащий только интерфейс и управление), называется дополнительным элементом управления (АСЕ). Модули этого типа необходимы для дополнительной поддержки ПО. Все модули могут взаимодействовать друг с другом через DSN. Для надежности некоторые модули дублируются. Один модуль работает в активном режиме, второй - в пассивном. В случае, если активный выходит из строя, пассивный берет работу на себя. При этом несколько модулей могут выполнять одну и ту же функцию.

На рис. 6.8 показана общая структура терминального модуля. Как указывалось выше, модуль состоит из терминального комплекта, выполняющего различные функции (например, интерфейс абонентских или соединительных линий, генерация тактовых сигналов и
