Для того чтобы двухзвенное цифровое КП данного типа было неблокируемым, необходимо и достаточно, чтобы Vff, > min (Ц„/,у,и2.и/2.о)

Однако двухзвенные неблокируемые КП четвертого класса не получили практического распространения, так как емкость любого поля не превышает емкости однозвенных структур.

Трехзвенное цифровое КП четвертого класса (рис. 3.15, в) является базовым, на основе которого строятся многозвенные КП. Далее предполагается, что все используемые в схеме БИС идентичны, т.е. имеют одинаковое количество входных и выходных линий.

Рассматриваемое трехзвенное КП будет неблокируемым, если т>2[(f/,/-1, где [ • ] - целая часть числа; m - количество БИС в средней ступени коммутационной схемы; С/, -число входящих (исходящих) ИКМ линий, включенных в одну БИС первой (третьей) ступени; fi - число канальных интервалов каждой БИС первого звена и на входе каждой БИС третьего звена; fo - число канальных интервалов одной ИКМ линии между первой и второй ступенями, а также между второй и третьей ступенями, V- связность.

Можно получить к-звенное цифровое КП четвертого класса итерационно из базового трехзвенного поля путем замены среднего звена на трехзвенное поле. Используя этот метод, можно получить цифровые КП четвертого класса с нечетным числом звеньев (например, 5-, 7-звенные и т.д.). В качестве примера можно привести цифровое КП транзитной АТС большой емкости системы PROTEL UT, общая схема которой приведена на рис. 3.16.

96 127

Рис 3.16. Структура цифрового КП АТС Protel UT

Цифровые КП МЗ и R2 построены на элементах ECI (см. раздел 2.4). Общая схема цифрового КП транзитной АТС семейства UT имеет вид (5/7)х5. Использование БИС элементов ЕС! позволило упростить монтаж КП и увеличить его емкость за счет многозвенности с соблюдением необходимых временных задержек сигнала в коммутационном поле.

Если базовое поле и трехзвенное поле для замены являются неблокируемыми, то результирующее А-звенное поле тоже будет неблокируемым (что следует из свойств коммутационных схем Клоза).

Для рассматриваемых цифровых КП существует зависимость между емкостью (N) цифрового коммутационного поля и числом звеньев в поле:

\<*-1)/2

...=([(«+1)/2Г /Я,



где [•] - целая часть числа; к - количество звеньев в поле;/- число канальных интервалов в ИКМ линии; п - число ИКМ линий, включаемых в одну 5У7-ступень. Например, для А = 3, л = 8, /= 32 будем иметь Лз 1024 канальных интервала, то есть 32 ИКМ линии по 32 КИ каждая.

И в заключение отметим, что исходя из финансовых оценок, применение многозвенных структур цифровых КП четвертого класса становится экономически выгодно при емкости поля свыше 5000 канальных интервалов (рис. 3.17).


Емкость поля

Рис. 3.17. Стоимостное сравнение однозвенных (1) и многозвенных (2; цифровых КП четвертого класса, построенных на БИС б/Г-ступеней

3.7. Кольцевые цифровые КП

в настоящее время кольцевые цифровые коммутационные поля не получили широкого распространения, хотя в период их возникновения им предсказывались хорошие перспективы. Впервые цифровое КП такой структуры было реализовано в цифровой АТС 1ТТ1240 (США). Впоследствии технология была закуплена компанией Alcatel, которая на ее основе создала станцию 1000 S12 (по еути являющуюся модернизацией 1ТТ1240). Поэтому построение КП кольцевого типа рассмотрим на примере этих станций.

Структура многозвенного КП системы 1ТТ1240 представлена на рис. 3.18. Каждое звено этого поля образуют кольцевые ЦКЭ. Как видно из рисунка, цифровое КП состоит из блоков подключения (БП) и блока групповой коммутации (БГК).

Один БП состоит из двух ЦКЭ. Количество БП и ступеней в БГК (не более трех) зависит от числа подключенных оконечных модулей (ОМ). Количество плоскостей (не более четырех) зависит от средней нагрузки, создаваемой ОМ, и от заданного качества обслуживания.

Все ОМ подключаются к БП через оконечные интерфейсы своих управляющих устройств. Каждый ОМ связан трактом (на прием и на передачу) с двумя ЦКЭ БП, образующими первую ступень коммутации. Следовательно, на выходе ОМ имеются 60 дуплексных ИКМ канальных интервалов.

12 портов ЦКЭ могут быть использованы для подключения ОМ, а 4 порта служат для подключения к БГК. Каждый ЦКЭ соединяется парой ИКМ линий (линия на передачу и линия на прием) с каждой плоскостью БГК. При максимальной емкости цифрового КП имеются 512 БП и 4 плоскости с тремя звеньями коммутации. Структура БГК показана на рис. 3.19.




Первое звено ЦКЭ - цифровой коммутационный элемент

Второе, третье, четвертое звено

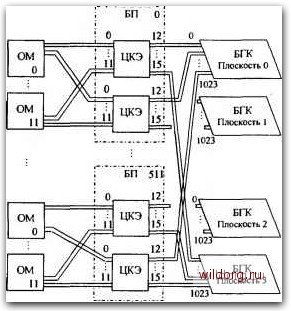

Рис. 3.18. Построение кольцевого КП АТС ITT1240

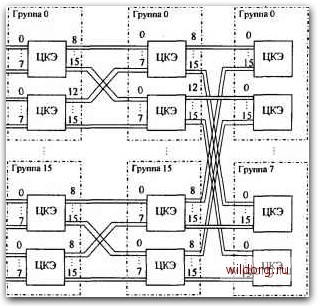

Рис. 3.19. Структурная схема БГК
