Рис. 2&.8. Электромагнитное отклонение луча

Рис. 20.9. Отклоняющие магнитные системы

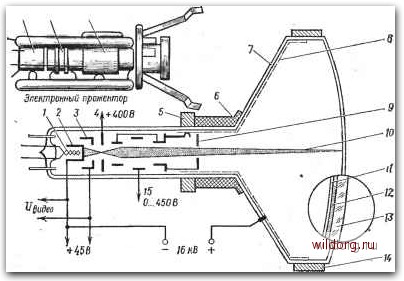

Рис. 20.10. Кинескоп черно-белого изображения:

/ - подогреватель; 2 - катод; 3 - модулятор; 4 - ускоряющий электрод; 5 - магнит центровки луча; б - отклоняющая система; 7 и - стеклянная колба; fi - аквадаг; 9 - кольцо газопоглотителя; 10 - электронный луч; - алюминиевое покрытие; 12 - люминофор; 14 - бандаж; 15 - фокусирующий электрод

ются магнитным полем и, попадая па центральную ооласть экрана, вызывают его выгорание (появление ионного пятна).

В современных трубках (рис. 20.10) применяют алюминирован-ный со стороны прожектора экран. Металлизация (прозрачная для подвижных электронов и непроницаемая для ионов) обеспечивает защиту люминофора экрана от ионной бомбардировки; одновременно улучшается светоотдача и контрастность изображения; выравнивается потенциал поверхности экрана, чем улучшается фокусировка луча.

В трубках более ранних выпусков, чтобы не возникало ионное пятно, устроены ионные ловушки. Для этого применены искривленный прожектор (см. рис. 20.7) или прожектор с косой электростатической линзой. В месте изгиба или скоса прожектора на горловину трубки надевают внешний магнит. Он создает в трубке слабое магнитное поле, которое отклоняет электроны, и они (через отверстие в диафрагме) проходят к экрану, а ионы (с большей массой) задерживаются диафрагмой.

Принцип работы. Телевизионный сигнал в кинескопе подается в отрицательной полярности на модулятор (УЭ) или в положительной- на катод (см. рис. 20.10). Сигнал изменяет плотность луча, что вызывает изменение интенсивности (яркости) свечения экрана.

Отклонение луча осуществляется пропусканием через отклоняющие катушки тока пилообразной (или более сложной) формы. Строчная развертка (по горизонтали) достигается током, изменяющимся с частотой 15 625 Гц, а кадровая (по вертикали) -током с частотой 50 Гц. При этом на экране трубки образуется растр, состоящий из близкорасположенных горизонтальных строк.

Яркость свечения различных точек растра пропорциональна изменению подводимого на модулятор сигнала, что обеспечивает получение на экране черно-белого изображения. Современные кинескопы имеют диагональ экрана до 67 см, отношение его сторон 4 :5 и угол отклонения луча а= 110°.

Примером современной приемной телевизионной трубки служит кинескоп 61ЛКЗБ со следующими параметрами: f/a2=I8 кВ; С/уэ= = 400 В; f7ai=-500--1000 В; С/мод=-150 В, а=110°.

Система обозначений. Обозначение ЭЛТ состоит (в порядке расположения знаков) из четырех элементов, например, 13Л037И, 31ЛМ32В, 61ЛКЗБ. Первый элемент - число, характеризующее величину диаметра или диагонали экрана в сантиметрах. Второй элемент- буквы: ЛО - осциллографические трубки с электростатическим, ЛМ - с магнитным управлением; Л К -кинескопы с электромагнитным управлением луча. Третий элемент - число, обозначающее порядковый номер типа прибора. Четвертый элемент - буква, обозначающая тип люминофора экрана (А - синий; Б - белый; В - желто-оранжевый; И - зеленый; М - голубой).

Г л а в а 21 ЭЛЕКТРОННЫЕ УСИЛИТЕЛИ

§ 21.1. Общие сведения об усилителях

Электронные усилители представляют собой радиотехнические устройства, усиливающие мощность, напряжение или ток электрического сигнала, подводимого к его входу.

Структурная схема усилителя. Непосредственное усиление сигнала осуществляется усилительным элементом УЭ (рис. 2!.!, а) за счет электроэнергии, потребляемой от источника питания ИП. В качестве УЭ в электронных усилителях используются дискретные транзисторы, ИМС, электронные лампы. Источником сигнала ИС может служить любой преобразователь какого-либо вида энергии в электрические колебания (микрофон, звукосниматель, магнитная головка, радиотехническое устройство, датчик и т. д.).

Для связи УЭ с нагрузкой Н и источником сигнала ИС в усилителе предусматриваются цепи связи ЦС. ЦС с источником сигнала ЯС (входное устройство) служит для передачи сигнала от ИС во входную цепь УЭ, обеспечивая согласование сопротивлений и уровней сигнала, симметрирование цепей, разделение цепей постоянной составляющей ИС и входной цепи УЭ.

Входное устройство в виде симметрирующего трансформатора (рис. 21.1, б) превращает несимметричную входную цепь усилителя в симметричную, а в виде резистора с разделительным конденсатором (рис. 21.1, в) обеспечивает разделение постоянной составляющей тока или напряжения в выходной цепи ИС и во входной цепи УЭ. Резисторы с регулируемым сопротивлением осуществляют регулирование уровня подводимого сигнала.

Рис. 21.1. Структурная схема и элементы цепей связи усилителя
