вследствие чего снижается полезное напряжение сигнала на сетке лампы. За счет этого уменьшается усиление каскада. Очевидно, при более высокой частоте сигнала сопротивление входной емкости Хв= l/b) Сек будет меньше, следовательно, больше емкостный ток и, как следствие, меньше усиление, т. е. ухудшится работа усилительного каскада.

В выходной цепи лампы, включающей участок между анодом и катодом, действует емкость Сак- Эта емкость, будучи параллельно подключена к нагрузочному резистору R, шунтирует его. При высоких частотах усиливаемого сигнала сопротивление этой емкости л;вых=11/(оСак будет уменьшаться, а шунтирующее действие возрастать, следовательно, усиление снизится. Кроме того, при высоких частотах емкость Сак вызывает дополнительный фазовый сдвиг выходного напряжения, так как сопротивление нагрузки перестает быть активным и имеет емкостный характер. Этот сдвиг напряжения может иметь существенное значение при усилении телевизионных сигналов.

Влияние проходной бмкости Cacj действующей мсжду йнодом и сеткой, на работе лампы проявляется более сильно. Эта емкость (как и Сек) нагружает источник подводимого сигнала и через нее протекает ток /аст- Приближенно амплитудное значение общего тока, нагружающего источник сигнала,

~ ст + аст, (13.18)

где /oKm=f/c т/л:вх= с тЫСск," /ас т= ас m/Jlji - Uac т(иСас!

Uac т - амплитуда переменного напряжения, действующего между анодом и сеткой лампы.

Если лампа работает на активную нагрузку, переменные напряжения на сетке Ucm и аноде Uam действуют в противофазе, поэтому результирующее переменное напряжение, действующее между сеткой и анодом,

аст = - (-Uam) = Um + Uam = Um О +UamlUcm) =

= t/cm(l +(н). (13.19)

С учетом выражений (13.18) и (13.19) амплитуда тока, нагружающего источник сигнала,

Выражение в квадратных скобках представляет некоторую результирующую емкость, на которую нагружен источник сигнала, ее называют входной емкостью триода в нагрузочном режиме:

Свх.н= Сек + ас (1 -Ь t4i)»

В нагрузочном режиме между сеткой и анодом лампы действует усиленное в р,н раз переменное напряжение, а к емкости Сас приложено в (Ц-Цн) раз большее напряжение, чем к сетке, поэтому и ток через эту емкость соответственно в (1 -- р.н) раз больше. Появление большого тока, нагружающего источник сигнала Ucm, равно-



сильно соответствующему увеличению емкости. Этим объясняется увеличение в нагрузочном режиме действия проходной емкости.

В статическом режиме рн=0, поэтому входная емкость каскада Свх.ст = Сск-1-Сас значительно меньше, чем в нагрузочном режиме.

Проходная емкость способствует появлению обратной связи между анодной и сеточной цепями. Через нее усиленные колебания из анодной цепи проникают обратно в цепь сетки. Из рис. 13.9, б виднo, что переменный ток от генератора pf/c идет как через сопротивление нагрузки Ra, так и через емкость Сас в цепь сетки. На участке сетка - катод этот ток создает напряжение обратной связи, сдвинутое по фазе относительно усиливаемого напряжения сигнала, подводимого.к сетке лампы. Если эти напряжения проти-вофазны, в схеме возникает отрицательная обратная связь, результирующее усиление снизится, а работа усилителя будет стабилизирована. Если фазы напряжений совпадают, возникает положительная обратная связь, при которой возможно самовозбуждение усилителя, т. е. генерация собственных колебаний, что приведет к искажению усиливаемого сигнала.

Склонность усилителей к самовозбуждению за счет нежелательной положительной обратной связи через проходную емкость особенно увеличивается в каскадах усиления ВЧ, работающих с резонансными контурами в цепях сетки и анода. При расстройке этих контуров изменяются значение и характер сопротивления, в результате чего создаются фазовые и амплитудные соотношения напряжений, при которых возможна нежелательная генерация.

Вредное действие междуэлектродных емкостей в триодах особенно проходной емкости проявляется уже на верхних частотах звукового диапазона. Это явилось одной нз причин, ограничивающих применение триодов для усиления токов высокой частоты.

§ 13.6. Основные типы усилительных триодов

По назначению усилительные триоды условно делят на две основные группы - триоды для усиления напряжения (низких и высоких частот) и триоды для усиления мощности.

Триоды для усиления напряжения. Триоды для усиления напряжения НЧ (УННЧ) обладают относительно большим коэффициентом усилением (р = 25-=-100), что достигается выполнением сетки с малым шагом. На низкой частоте слабо проявляется шунтирующее действие междуэлектродных емкостей лампы, что позволило у триодов для усиления напряжения получить сравнительно высокое (5- 50 кОм) внутреннее сопротивление при небольшой (2-4 мА/В) крутизне характеристики. Триоды для УННЧ работают с относительно небольшими напряжениями смещения (-2-f-4 В), что ограничивает амплитуду сигнала на сетке.

Триоды для усиления напряжения ВЧ (УНВЧ) обладают по сравнению с низкочастотными меньшими размерами электродов укороченными и разнесенными вводами. Благодаря этому уменьша-



зются междуэлектродные емкости и повышается устойчивость к самовозбуждению усилительных каскадов. Для усиления напряжения БЧ- в широкополосных усилителях разработаны триоды с рамочной сеткой, расположенной очень близко ог катода, что позволило увеличить крутизну до 45 мА/В (например, в триоде 6С45П-Е).

Конструктивно триоды выпускаются с одной и двумя лампами Б одном баллоне. Двойные триоды обладают высокой идентичностью параметров. Применение их в радиотехнических устройствах позволило уменьшить габаритные размеры, массу и стоимость аппаратуры.

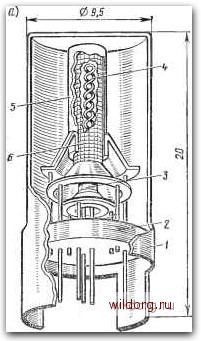

Стремление уменьшить габаритные размеры ламп и одновременно улучшить их параметры привело к разработке сверхминиатюрных металлокерамических триодов, именуемых нувисторами (от испанского nuevovista, что означает «новая перспектива»). В металлическом баллоне 1 этого типа ламп (рис. 13.10, а) на керамическом основании 2 укреплены три конических фланца, к которым присоединены цилиндрические электроды: оксидный катод 3 с бифилярным подогревателем 4, молибденовая сетка 6 и анод б. Цилиндрические электроды обеспечивают равномерную эмиссию с поверхности катода, что повышает стабильность параметров, снижает уровень внутриламповых шумов, увеличивает долговечность ламп.

Металлический баллон лампы обеспечивает хороший теплоотвод и надежное заземление. Применение керамики уменьшает газовыделение при нагреве. Жесткость конструкции обеспечивает устойчивость к ударам и вибрации, снижает мик-

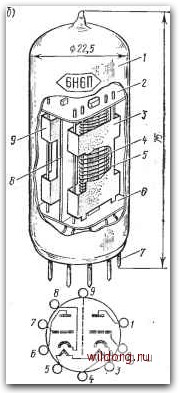

Рис. 13.10. Устройство триодов
