be Ы bii Ьг Рис. 21.29. Двухкаскадный УНЧ на микросхеме К284УЕ1

RB i iw \ C3

Y у у 1" J

Рис. 21.3U. Каскады усилителей с розисторно-смкостиой и трансформаторной

свя.чыо

Рпс. 21.31. Схемы трансформаторного предварительного УНЧ с использованием

R3. Усилитель применяется в схемах, требующих высокого входного и малого выходного сопротивлений.

Недостатком усилителей с непосредственной связью является дрейф нуля. Он проявляется в том, что произвольные изменения постоянного напряжения на УЭ усиливаются последующими каскадами и вызывают медленные отклонения (дрейф) .выходного напряжения.

Резисторно-емкостные цепи межкаскадной связи используются в усилителях переменного тока, выполненных по дискретной технологии. В ИМС резисторно-емкостная связь применяется для связи отдельных микросхем.

На рис. 21.30, а приведена схема двухкаскадного усилителя с эмиттерной стабилизацией точек покоя транзисторов. Конденсатор С2 развязывает по постоянному току цепь коллектора транзистора VI от базы транзистора V2 (при наличии конденсатора С2 постоянная составляющая напряжения их выходной цепи, транзистора VI не попадает на вход V2). При такой связи устраняется влияние изменения режима работы по постоянному току одного УЭ на другой и отсутствует дрейф нуля.

Усилитель с резисторно-емкостной связью требует меньшего напряжения источника питания по сравнению с усилителем с непосредственной связью. При правильном выборе емкости конденсатора С2 в усилителе обеспечиваются удовлетворительные частотная, фазовая и переходная характеристики. Включение конденсатора в цепь связи ухудшает частотную характеристику в особенности в области нижних частот. Затруднено применение такой связи в интегральных усилителях (конденсаторы занимают значи тельную площадь), усложняется также согласование выходной цепи усилительного каскада с нагрузкой.

Трансформаторная цепь межкаскадной связи (рис. 21.30, б) позволяет разделить переменную и постоянную составляющие усиливаемого сигнала. Подбирая коэффициент трансформации трансформатора, можно сбеспечить по переменному току такое сопротивление для коллекторной цепи транзистора, при котором обеспечивается максимальная мощность сигнала и высокий к. п. д.

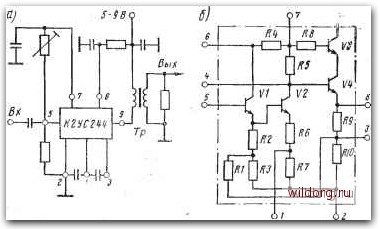

На рис. 21.31, а приведена схема трансформаторного предварительного УНЧ с использованием ИМС. Усилитель собран на четырех транзисторах (рис. 21.31, б). Транзисторы VI, V2, V4 имеют непосредственную связь между собой. На транзисторе VI собран эмиттерный повторитель, обеспечивающий высокое (примерно 20 кОм) входное сопротивление. Второй каскад на транзисторе V.2 является усилителем напряжения. Выходной каскад на транзисторах V3 и V4 нагружен на первичную обмотку выходного трансформатора (см. рис. 21.31, а). Наличие выводов в микросхеме позволяет менять режимы работы транзисторов, а при необходимости подавать сигнал на вывод 4, исключая из тракта усиления транзисторы VI и V2.

Усилители с трансформаторной межкаскадной связью содержат дорогостоящую деталь (трансформатор), имеют большую

массу и габаритные размеры, должны быть защищены от внешних магнитных нолей. В этих усилителях входное и выходное сопротивления трансформатора зависят от частоты, а распределенные емкости обмоток вызывают частотные и фазовые искажения. Практически невозможно изготовление трансформаторного усилителя по интегральной технологии. Усилители с трансформаторной цепью, межкаскадиой связи применяют в оконечных каскадах мощного усиления.

Симметричные каскады, по сути, содержат два одинаковых несимметричных каскада, объединенного общим проводом и одним источником питания. Поэтому в симметричных каскадах могут использоваться те же типы межкаскадной связи, что и для несимметричных каскадов.

Для перехода от симметричной к несимметричной схеме (и наоборот) предусматривают симметрирующую трансформаторную цепь межкаскадной связи. В трансформаторной двухтактной схеме (рис. 21.32, а) входной трансформатор Т1 осуществляет переход от несимметричного каскада к симметричному, а выходной Т2 - от симметричного каскада к несимметричной нагрузке. В схеме входные (/вх1 и С/вхг) и выходные (иъш и С/вы.тг) напряжения симметричны относительно общего провода.

Двухтактный трансформаторный каскад обладает теми же недостатками, что и трансформаторный несимметричный каскад. Наличие в схеме симметрирующего трансформатора TpJ затрудняет изготовление усилителя по интегральной технологии. Вместо трансформатора для перехода от несимметричной схемы к симметричной используют инверсный каскад.

Инверсные каскады выполняются с эмиттерной связью, с разде-пенной нагруз.кой, на разноструктурных транзисторах и т. д. На рис. 21.32, б в качестве примера приведен инверсный каскад с эмиттерной связью. При положительной полуволне усиливаемого сигнала на базу транзистора VI подается положительный потенциал, транзистор VI закрывается и его ток эмиттера /gi уменьшается. Падение напряжения на резистореUn = {1э1 + 1э2)Рэ уменьшается, транзистор V2 открывается сильнее, его ток /дг во.ч-

-f +

У2 I еих-2

Рис. 21.32. Схемы двухтактного трансформаторного и инверсного каскадов
