миллиампер в единице длины, а напряжение - у вольт в такой же единице, то

OA Ejy X Еа х - Ra

где Ra - сопротивление. Ом.

Наклон нагрузочной характеристики a=arctgl/i?a зависит от значений нагрузки. При 7?а=0, а=90° характеристика перпендикулярна оси абсцисс, а Vа=Еа = сох\ъ\., т. е. имеет место статический режим. В этом режиме при том же напряжении на сетке С/с4 анодный ток значительно больше тока нагрузочного режима и определяется ординатой точки О. При увеличении /?а угол наклона нагрузочной характеристики уменьшается. Если же изменять Е., а /?а= = const, то угол наклона останется постоянным, а характеристика будет сдвигаться параллельно самой себе.

Анодно-сеточную (прямой передачи) нагрузочную характеристику /а=ф(С/с) можно построить по координатам (/а. С/с) точек/, 2, 5, О, 4, 5, 6 пересечения выходной нагрузочной характеристики с семейством статических характеристик (см. рис. 13.3). Перенеся эти точки в систему анодно-сеточных характеристик, по ним строят искомую нагрузочную характеристику /а = Ф(С/с) при /?а и £a=const (изображена слева на рис. 13.3). Характеристика нелинейна, так как 1а нелинейно зависит от С/с.

§ 13.2. Параметры квазистатического режима

В квазистатическом режиме на сетку лампы, помимо постоянного напряжения, подается переменное напряжение сигнала. В этом режиме изменения сеточного напряжения вызовут изменения анодного тока, а следовательно, и напряжения на аноде. В результате анодный ток /а является функцией двух переменных С/с и С/аГ

/a = <f.(f/c, Ua) при С/н = const. (13.3)

Изменение анодного тока можно определить, взяв полный дифференциал этой функции,

dla = (dlaldU) dU + (dIa/dUa) dUa- (13.4)

Учитывая, что частные производные здесь выражают статические параметры dIa/dUc = S, а dIa/dUa=llRi, уравнение (13.4) примет вид

dla = SdUc -Ь dUa/Ri. . (13.5)

Полученное уравнение является исходным соотношением для изучения нагрузочного режима лампы. Дифференцируя уравнение (13.1) нагрузочного режима Ua=Ea-I&R&, определим изменение анодного напряжения

dUaRadh = -dUji.. (13.6)

/ г 3 ч 5 sBi,

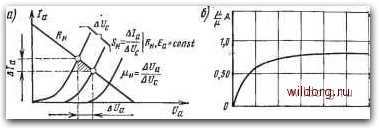

Рис. 13.4. К определению параметров в нагрузочном режиме

Отсюда видно, что изменение напряжения на аноде численно равно изменению напряжения на нагрузке. Знак «минус» в правой части выражения (13.6) показывает, что изменения напряжения на аноде и на нагрузке противоположны по знаку. С. учетом выражения (13.6) уравнение (13.5) можно представить в виде rf/a = SdU + dUjRi = SdU - (RjRi) dl.

отсюда

dl,=

1 +RRi

dUr или

dj dUc

1 + RJRi

(13.7)

Учитывая, что dIa/dUc выражает нагрузочную крутизну анодно-сеточной характеристики Su при включенной в анодную цепь нагрузке Ra., получим

S,, = S/(l+R/Ri)=SRi/{Ri + Ra). - (13,8)

Уравнение (13.8) позволяет по известным статическим парамет рам S и Ri я заданной нагрузке Ra определить крутизну нагрузочной характеристики в заданной точке. Из формулы (13.8) следует, что при Ra.-0 Ss-S, а при/?а-°о

Графически Sh определяется так же, как и статическая крутизна, путем построения характеристического треугольника на соответствующей нагрузочной характеристике. На рис. ,13.4, а показан способ определения 5н по выходной нагрузочной характеристике.

Коэффициент усиления в нагрузочном режиме определяет реальное усиление по напряжению, которое дает лампа в схеме усилителя при заданной нагрузке Ra, поэтому его отождествляют с коэффициентом усиления каскада К- Коэффициент усиления в нагрузочном режиме определяют как отношение изменения выходного напряжения на нагрузке Ra к изменению входного напряжения, поданного на сетку лампы,

li=.K=dUR/dUc = Radfa/dUc = RaSy,. (13,9)

Подставляя сюда значение 5н из уравнения (13.8), получим

SRi „ Ra

Rl+Ra

--R.

Rl+Ra Ra + Ri

(13.10)

Из формулы (13Л0) очевидно, что Raf{Pa+R,)<\, следовательно, а.н<;д.; при Ra=0 и рн=0; по мере увеличения нагрузки Ra 1h увеличивается; при Ru-oo;

/?а/(Ла + Яд = 1/(1 -1- Ri/Ra) 1, а

111-

Практически такой предельный режим неосуществим, так как нагрузке Ra=oo соответствует разрыв анодной цепи, при которой прекращаются анодное питание и работа лампы.

Зависимость коэффициента усиления каскада от нагрузки в относительных координатах показана на рис. 13.4,6. Практически оптимальной для триода является нагрузка /?а= (2Ч-4)/?г, при которой рн~0,75р. При больших значениях Ra рост рн незначителен, однако потребуется для питания анодной цепи более высокое напряжение источника £а-

§ 13.3. Работа триода в квазистатическом нагрузочном режиме

Квазистатический нагрузочный режим характеризуется подачей во входную цепь усилительного каскада (рис. 13.5, а) переменного синусоидального напряжения сигнала Wc = С/ст sin со и постоянного отрицательного напряжения Ее, называемого напряжением сеточного смеш,ения. В выходной цепи включены нагрузка Ra и источник питания анодной цепи Еа. Напряжение смещения определяет положение рабочей точки О (рис. 13.5,6) на прямолинейном участке нагрузочной характеристики /а=Ф(Сс)- При отсутствии переменного напряжения сигнала f/cmsino (в интервале времени -i) в цепи сетки действует лишь постоянное напряжение смещения Ее. В интервале времени (о-i) в анодной цепи лампы протекает постоянный анодный ток (ток покоя) /ао (рис. 13.5, е).

11с = \с\%т-5Пш1

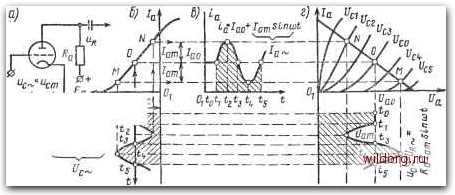

Рис. 13.5. Схема усилительного каскада на триоде и графики напряжений и тока

в ней
