пролетают крупноячеистую сетку и попадают на те элементы анода, которые находятся под положительным потенциалом. Форма элементов анода такова, что при попадании на них электронного потока высвечивается изображение цифр, букв или других знаков.

Люминофор способен светиться даже при небольшом (около 3 В) анодном напряжении. Яркость свечения люминофора зависит от его состава и потенциалов сетки и анода и достигает 500 кд/м. Люминофор имеет короткое послесвечение. Рабочий диапазон температур индикаторов -60---70°С. Срок службы 5000-10 000 ч.

Выпускаемые индикаторы серии ИВ (ИВ-3, ИВ-6, ИВ-12, ИВ-22 и т. д.) подразделяются на универсальные (цифро-буквенные) символьные, цифровые - одно- и многоразрядные. Индикаторы работают при низком анодном напряжении и управлять ими можно с помощью полупроводниковых приборов (оптронов, тиристоров, микросхем) .

Шкальные и мнемонические вакуумные люминесцентные индикаторы [типов ИВЛШУ1-11/2, ИЛТ7-30М (рис. 13.12,6) и т. п.] аналогичны по принципу действия знаковым индикаторам и применяются в шкальных устройствах, мнемонических указателях, различных табло, индикаторах бытовой радиоэлектронной аппаратуры для индикации уровня сигналов; отличаются формой и расположением элементов анодов. Цвет свечения люминофора - зеленый и .красный. Некоторые индикаторы выполнены совместно с интегральным коммутатором управления.

ЗАДАЧИ ДЛЯ ПОВТОРЕНИЯ

По семейству статических анодных характеристик триода (см. рис. 12.6):

а) построить нагрузочную характеристку, приняв /?а=60 кОм и напряжение источника £3=240 В;

б) на нагрузочной прямой обозначить рабочую точку при lJco=-\ В и опреде-. лить параметры покоя t/ao, ha, Р&о,

в) графически определить рабочие параметры Sh и jxh в рабочей точке;

г) в заданной рабочей точке определить амплитуду анодного тока /а m и напряжения (7а m на нагрузке, приняв амплитуду сигнала на сетке f/c т = 1 В;

д) определить усиление, развиваемое лампой, и колебательную мощность, выделяющуюся на нагрузке.

Глава 14 ЭКРАНИРОВАННЫЕ ЛАМПЫ

§ 14.1. Четырехэлектродные лампы - тетроды

Устройство, принцип действия. В тетродах между анодом А и управляющей сеткой С1 введена вторая сетка С2 (рис. 14.1). Она выполняет роль электростатического экрана, ослабляющего связь анода А с управляющей сеткой С1. Экранирующая сетка перехва-




Рис. 14.1. Электрическое поле в тетроде

тывает значительную часть силовых линий электрического поля анода; некоторая их часть задерживается первой сеткой С1 и лишь небольшая часть проникает к катоду К. Вследствие такого экранирования анода тетроде существенно снизилась проходная ем-

I 1 I кость (Сас 1 = 0,01-:-0,1 пФ), уменьшилась про-

ницаемость и возрос коэффициент усиления г- (р= 1004-200), ослабилось влияние анодногО

напряжения на анодный ток; следовательно,, возросло внутреннее сопротивление лампы (Рг= 100-300 кОм).

Электронный поток в тетроде определяется совместным действием потенциалов сеток C/d, Uc2 и анода U. Действие потенциалов сеток и анода можно заменить эквивалентным (действующим) напряжением

U;U,,+DiU,2 + D,D2Ua, (14.1)

где Dl и D2 - проницаемость соответственно первой и второй сеток.

Поскольку Di<l и D2<1, результирующая проницаемость D = =i-D2<Cl в тетроде невелика, вследствие чего влияние поля анода ослаблено.

Для увеличения воздействия ускоряющего поля на пространственный заряд у катода на экранирующую сетку подают положительное напряжение СУс2= (0,5-f-l) f/a. Это напряжение создает в лампе ускоряющее поле, необходимое для движения электронов к аноду.

Закон степени трех вторых. Анодный ток в тетроде зависит от распределения тока катода между цепями анода и экранирующей сетки. В соответствии с законом степени трех вторых уравнение тока

/к /а + /с2 = kUl = k (C/el + DU,2 + DUf. (14.2)

Очевидно, чтобы запереть лампу (/к = 0), на управляющую сетку необходимо подать потенциал

С/сзап = -{DiUc2 + DUa). (14.3)

Влияние слагаемого DUa в уравнении (14.3) несущественно. Запирающее напряжение в основном зависит от проницаемости Di управляющей и напряжения Uc2 экранирующей сеток. Практически управляющая сетка выполняется с большим шагом, а напряжение Uc2 устанавливается сравнительно высоким, поэтому f/c зап велико, т. е. тетрод имеет «левые» анодно-сеточные характеристики. При таких характеристиках тетроды позволяют получить неискаженное усиление при большом л и сравнительно невысоком Ua-

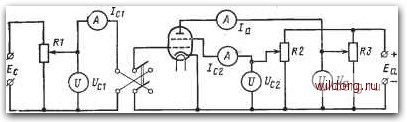

Статические характеристики. Свойства тетрода оценивают по анодно-сеточным (прямой передачи) и анодным (выходным) характеристикам. Для снятия характеристик собирают схему (рис. il4.2), в которой по сравнению с триодом включается дополнительно потенциометр R2 и приборы для измерения тока 1с2 и напряжения Uc2 экранирующей сетки.

Анодно-сеточные характеристики, выражающие зависимость и Ic2=(p(Vci) при постоянных Ua И Uc2, идут на весьма малых рас-




Рис. 14.2. Схема для испытания экранированной лампы

СТОЯНИЯХ, что затрудняет отсчеты токов и напряжений и ограничивает их практическое применение.

Анодные характеристики тетрода, выражающие зависимость /а=ф(а) при f/ci и f7c2 = const (рис. 14.3, а), нслинейны. Для уяснения физических свойств тетрода на рисунке наряду с характеристикой /а приведена характеристика /сг-

1. При i/a = 0 и f7c20 анодный ток отсутствует (иногда возможен небольшой /а за счет начальной скорости электронов). В этом режиме электроны в основном летят к экранирующей сетке и ее ток /с2 максимален (точка О на характеристике).

2. При повышении Ua до 15-20 В вследствие перераспределения токов наблюдается резкое увеличение /а (участок О а) и уменьшение /с2 (участок О а). Так как UaUcz, лампа на этом участке характеристик работает в режиме возврата части электронов от анода к экранирующей сетке.

3. С увеличением напряжения Ua в лампе возникает динатрон-ный эффект - явление вторичной электронной эмиссии с анода и уход этих электронов к экранирующей сетке, имеющей более высокий, чем анод, потенциал. При этом 1а уменьшается (участок ab), а ток /с2 соответственно увеличивается (участок аЬ). Чем больше Uc2, тем больше снижение U (иногда он может иметь даже отрицательное значение).

4. Если Ua увеличивать, приближая к Uc2, то поле анода усиливается и электроны, выбиваемые с анода, возвращаются обратно

Win 1с2, иА


Рис. 14.3. Характеристики и потенциальная диаграмма тетрода

6)и

а w 80 т W0 wo о„,в

Оцин
