зации между пользователем и сетью и между пользователями, так и для передачи полезной информации между пользователями. В ISDN сигнализация между пользователем и сетью, а также между пользователями передается в D-канале (см. разд. 4.3); полезная информация может передаваться в В-канале при коммутации каналов или пакетов и в D-канале (для данных и сигналов телеметрии) при коммутации пакетов (см. разд. 4.2).

Протоколы коммутационного или сетевого уровня (уровень 3) служат для установления физического соединения, а также для разъединения и контроля (поиска пути), а при связи с коммутацией пакетов, кроме того, для управления и контроля транспортировки пакетов (управления потоками, контроля за последовательностью пакетов и при известных условиях ее исправления) при передаче сигнализации и полезной информации. На уровне 4 (транспортном) осуществляется контроль и управление, а также логическое упоря-

Уровни

Телетекс

МККТТ T.60 F.200

МККТТ T.61 I

Примеры стандартов протоколов

Смешанные режимы Телефакс (гр. 4) работы (текстфакс)

I МККТТ Т.Б

F.161

МККТТ т.72

F.200 -Приложение С

МККТТ T.6 T.73-TIF.1

МККТТ T.6, T.61 T.73-TIF.1

Видеотекс

МККТТ Т.62,Х.225

МККТТ Т.100, Т.101 F.300

МККТТ Т.100, т.101 СЕРТ T/CD 6 - 1

"( Обсуждается)

МККТТ Т 70, Х.224

IVKKTT „ККТТ 1.4Б01

(D-канал )1(В-канал)

МККТТ Х.21 (Сиги.)

МККТТ Т.70

(Перед.)

МККТТ х.25 (Сигн. + Перед.)

Телефон lyiKi-TT ния + МККТТ.

Х.2Б (Перед.)

МККТТ 1.440 1.441

(0-канаг1

HDLC LAPS

(В-канал!

МККТТ Х.21

МККТТ HDLC LAP В/ Х.7Б

МККТТ

HDLC LAP В/Х.25

МККТТ

HDLC LAP В/Х.75 или Т.71

МККТТ 1.430 и 1.431

МККТТ Х.21/Х.2Г

МККТТ х.25

МККТТ Серия V

ISDN

Сеть данных с коммутацией каналов

Сеть данных с коммутацией пакетов

Телефонная сеть

Рис. 2.2. Введение протоколов ISDN согласно рекомендаций МККТТ в структуру протоколов телематики и передачи данных:

Сиги.- сигнализация; Перед.- передача полезной информации: текста, данных, чертежей и т. п.; TIF - формат текстовых изображений; LAP В - процедура доступа к каналу В; HDLC - управление звеном данных (высокого уровня)



дочивание последовательности блоков информации на участке между оконечными установками.

Протоколы, ориентированные на применение, входят в уровни с пятого по седьмой. Уровень 5 заключает в себе управление связью (сеансами) при установлении соединения и разъединении, а также контроль за логическим соединением, например, между программами обработки в оконечном оборудовании данных и банке данных центра информации при получении информации по запросу. На этом уровне производится также переключение различных видов работы в пределах одной службы (например, при переходе от передачи текста к факсимильной передаче в рамках службы смешанных видов работы - служба текстфакса - см. разд. 2.3.1), а также управление исправлением ошибок передачи, которые не могут быть устранены на уровнях, ориентированных на транспортировку, путем повторной передачи законченного блока информации (например, страницы текста).

Уровень 6 охватывает функции представления информации, такие, как форма представления шрифта и графических знаков, форма и структура документа.

В уровень 7 входят функции и протоколы для управления применением (например, передачей текста, запросами на текст-данные), обработки и переработки (формирования) содержания передаваемых сообшений. К функциям уровня 7 причисляют также связанные с сообшением характеристики обработки, необходимые для управления процессом связи, как, например, вид сообшения, требования к качеству, имя или адрес партнера по связи или процесса обработки на ЭВМ, разрешение (право) и зашита данных (засекречивание).

На рис. 2.2 в качестве примера приведены протоколы ISDN [2.2-2.7], расчлененные в соответствии с этим принципом упорядочивания, а также некоторые протоколы передачи данных и телематики [2.8-2.30] для передачи текста и неподвижных изображений.

В зависимости от объема охвата стандартизацией функций и протоколов связи службы подразделяются МККТТ на две группы: службы передачи и телеслужбы [2.31-2.33].

Службы передачи предназначены для независимой от кода и применения передачи данных, подобно тому как она реализована в настояшее время Почтовым ведомством ФРГ в службах передачи Datex-L и Datex-P интегральной сети текста и данных. Технические положения для этих служб охватывают функции передачи, выполняемые на уровнях с первого по третий эталонной модели ВОС и ориентированные на транспортировку сообшений. В службах с коммутацией каналов этому соответствуют функции сигнализации между пользователем и сетью (ISDN: протоколы D-канала) и функции уровня 1 (физический стык, скорость передачи) для передачи полезной информации (ISDN: функции уровня 1 для канала



Оконечная установка


Оконечная установка

1 - Стык пользователь-сеть

Станция (модуль) службы с функциями накопления, обработки и переработки

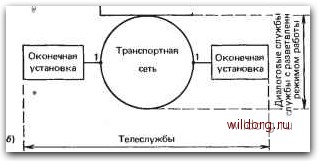

Рис. 2.3. Участки определения службы передачи (а) и телеслужбы (б)

В). В службах с коммутацией пакетов помимо транспортировки полезной информации предусмотрены функции уровней 2 и 3 (протокол передачи, формат пакетов). Служба передачи на участке между соответствующими стыками пользователь-сеть обеспечивает только транспортировку информации, т. е., в отличие от телеслужбы, ответственность за совместимость функций связи (протоколов) оконечных установок ложится на пользователей этими оконечными установками («замкнутая система») (рис. 2.3, а).

Под телеслужбами понимаются службы для непосредственной связи пользователь-пользователь с определением также функций связи оконечных устройств (рис. 2.3, б); к этим службам относятся телефонная, телетекс, телефакс и видеотекс. Функции связи охватывают, во-первых, все без исключения функции передачи и протоколы связи для уровней с первого по третий, как уже было сказано при описании функций передачи. Во-вторых, сюда относятся функции и протоколы для управления процессами связи при известных условиях для различных видов информации (например, для передачи буквенно-цифровых знаков или точек растра факсимильного изображения), для ориентированных на связь процессов
