обычно имеет место в сетях передачи данных. К категории сообщений сигнализации ISDN, передаваемых по участкам сети, относятся:

Сообщения о построении соединения (ср. рис. 6.13, а):

IAM - начальный адрес (initial address). Сообщение инициализации в направлении построения соединения (прямое направление): занятие полезного канала; адресная информация (для выбора направления к конечной коммутационной станции внутри страны в известной мере требуется полный списочный номер абонента В при блочном наборе или при поцифровом наборе); другие данные, необходимые для последующей обработки вызова, например характеристики служб, которые должны быть приняты во внимание при построении соединения (пример: принятие платы через абонента в).

SAM - последующий адрес (subsequent address). Транспортирует по требованию (пример: набор отдельных цифр), цифры набора номера, которые не содержатся в начальном адресе IAM.

АСМ - набор номера закончить (address complete). Абонент В свободен (и совместим по вызову) и отвечает на вызов передачей сообщения сигнализации о свободности - ALLERTing.

ANS - ответ (answer). Прием абонентом В вызова с помощью сообщения об установлении соединения - CONNect.

Сообщения о разрушении соединения (ср. рис. 6.13, б):

REL - освободить (release). Как только местный абонент дает отбой передачей сообщения о разъединении Disconnect, одна или обе коммутационные станции инициируют освобождение информационных каналов в сети передачей сообщения REL. При приеме сообщения REL на транзитной КС и в освобожденной от соединения оконечной КС информационный канал пользователя освобождается и подтверждает это передачей сообщения RLC (см. ниже).

RLC - освобождение закончить (release complete). Подтверждение в ответ на сообщение REL.

6.3.4. Архитектура протокола межстанционной сигнализации ISDN

Для реализации сквозных сигнализационных связей между исходящей и конечной коммутационной станциями ISDN, обоснованных в предыдущем разделе, необходимо расширить функции транспортировки, раскрываемые частью передачи сообщений МТР системы сигнализации МККТТ № 7. Чтобы преодолеть противодействие остальных прикладных частей системы (TUP, ...), непосредст-



SIO = TUP

Часть пользователя ISDN - ISUP (0,761 -Q.766)

Специальные прикладные части

Транзакционные тс (Q.771-0.774)

возможности

Часть, относящаяся к транзакционным возможностям ТСАР


Уровень

SIO = ISUP

Часть передачи сообщений МТР

Сеть сигнализации Уровень системы (байт служебной сигнализации № 7 инфорацкиЗЮ] Ъ

Тракт сигнализации

(достоверность) 2

Передача инЛормации сигнализации

Прикладные функции системы сигнализации № 7 для ISDN

Дополнение транспортных функций МТР системы сигнализации W 1

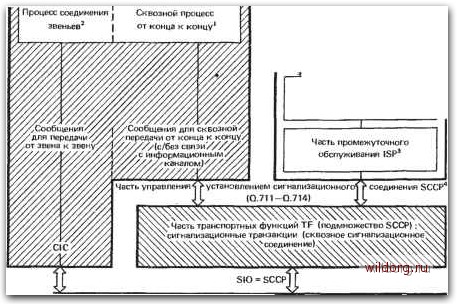

Рис. 6.12. Архитектура протоколов системы сигнализации № 7:

jSUP-часть пользователя ISDN: межстанционная сигнализация ISDN в соответствии с Рек. МККТТ Q.761-766 [6.23-6.27], TUP - часть пользователя телефонной связи; SCCP - управляющая часть для сигнализационных транзакций от конца к концу в соответствии с Рек. МККТТ Q.711-714 [6.58-6.611; ТС - протокольные положения относительно трафика транзакций (транзакционные возможности) при подготовке процесса; CIC - идентификатор информационного канала пользователя (разговорной цепи); LRN - местный контрольный номер для идентификации сквозной сигнализационной транзакции; SIO - байт служебной информации. Управление обслуживанием вызова. * Управление установлением соединения.

Или протоколы семиуровневой модели ВОС (например, Х.224, Х.225), или ничего.

Приведенная услуга сетевого уровня семиуровневой модели: не связанная (классы 0,1)

или связанная (классы 2-4) с соединением

венно связанных с прежней МТР, это расширение функций осушествляется не за счет части передачи сообшений МТР системы № 7, а в дополнение к ней, причем эта часть и далее остается неизменной.

Процедуры сигнализации ISUP в соответствии с Рек. МККТТ Q.764 [6.26] предусматривают два различных метода.

Метод на основе управления транзакциями сигнализации: прикладная часть пользователя ISDN ISUP [6.23-6.27], [6.57] занимает услуги части управления транзакциями сигнализации SCCP (часть управления сигнализационными соединениями - signaling connection control part, см. Рек. МККТТ Q.711 -Q.714 [6.58- -6.61]), вновь введенной между частью передачи сообшений МТР и прикладно11 частью ISUP (рис. 6.12).

Соединения сквозной сигнализации между оконечными коммутационными станциями ISDN осуществляются исключительно через МТР-функции на транзитных коммутационных станциях с помощью совокупности тех частей SCCP, которые обозначены как транспортные функции TF [6.62]. Кроме того, задача части управления соединениями сигнализации SCCP состоит в том, чтобы привести объем услуг МТР в соответствие с уровнем 3 модели ВОС. Часть передачи сообщени11 МТР и часть управления транзакционными соединениями SCCP, которые вместе обозначаются как часть сетевого обслуживания NSP (network service part), обеспечивают обслуживание на сетевом уровне ВОС, например, так, чтобы сделать возможным поток транзакций через систему сигнализации № 7 (ср. разд. 6.3.7).

Метод параллельного пути (pass-along): соединение сквозной сигнализации образуется вследствие того, что в прикладной части пользователя IS UP транзитной коммутационной станции соединяются друг с другом (т. е. коммутируются) отдельные участки сигнализации, проходящие параллельно участкам соединения полезных каналов.

При использовании метода SCCP прикладная часть ISUP для транспортировки сигнализационных сообщений занимает два различных интерфейса в соответствии с рис. 6.12:
