Рис. 6.9. Принцип организации сигнализации по общему каналу (о) и архитектура протоколов системы сигнализации № 7 (б):

ОКС - общий каиал сигнализации (каиал передачи кодовых сигналов); ISUP - часть пользователя ISDN; TUP - часть пользователя телефонной связи; DUP - часть пользователя данных; ОМАР - прикладная часть для процессов технической эксплуатации, текущего ремонта и техобслуживания; MSU - сигнальная единица сообщения; SIF - информационное поле сообщения (поле информации сигнализации); CIC - идентификатор иифор-мациоиного канала; SLS - выбор линии сигнализации; ОРС - код исходящего пункта; DPC - код конечного пункта назначения; SIO-байт служебной информации; SI - служебный индикатор (подполе SIO); SP - пункт сигнализации: источник или приемник (обработка) сообщений сигнализации; STP - пункт передачи сигнализации: передача сообщений сигнализации без обработки (трансляция); 3-различение, 4-распределение, 5 - маршрутизация сообщений. Связанный режим эксплуатации. Квазисвязаииый режим эксплуатации

ЭТИХ процессах КС ISDN должны обмениваться между собой информацией сигнализации (сигналами). В ISDN межстанционная сигнализация осуществляется в рамках системы сигнализации МККТТ № 7 (так называемая, седьмая система). В этом разделе рассматриваются функции и процессы системы сигнализации № 7, относящиеся к ISDN; основные характеристики системы сигнализации № 7 [6.15, 6.52] рассматриваются не очень подробно, но достаточно для понимания необходимости расширения системы сигнализации и введения добавлений к ней, специфических для ISDN.

В противоположность обычным системам сигнализации телефонных сетей, реализованным для обслуживания внутреннего трафика страны (в ФРГ, например, сигнализация импульсными сигналами [6.53]) и международного трафика, система сигнализации МККТТ № 4, 5, R2 6.54-6.56], система сигнализации № 7 - это система сигнализации по общему каналу (рис. 6.9, с).

Сигнализация по общему каналу отличается от способов сигнализации названных выше систем тем, что информация сигнализации отделена от информационных (основных) каналов со скоростью передачи 64 кбит/с, к которым она относится, и передается в специальных общих каналах сигнализации (64 кбит/с), используемых совместно многими информационными каналами пользователя. Общие каналы сигнализации образуют между коммутационными станциями некоторую выделенную сеть сигнализации (сеть ОКС), основанную на принципе коммутации сообщений, которая полностью отделена от сети коммутации информационных каналов (рис. 6.10).

Сигнализация по ОКС по сравнению с поканальной сигнализацией имеет следующие преимущества:

сигнализация может вестись одновременно с передачей полезной информации по уже установленному соединению информационных каналов;

малое время установления соединения благодаря использованию канала сигнализации со скоростью передачи 64 кбит/с;

Центр Технической

эксплуатации и техобслуживания

Тракт сигнализации .

Информационные каналы пользователей - 64 кбит/с

станция А

станция В

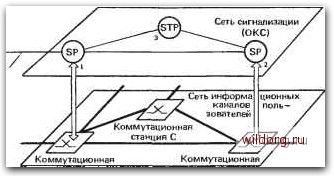

Рис. 6.10. Раздельные сети для передачи информации пользователей (основных каналов) и сигнаизации:

ОКС - общкй канал сигнализации; SP - конечный пункт сигнализации (точка сшпализа-ции); STP-пункт передачи сигнализации (точка передачи сигнализации): I-2 - связанный, I-3-2 - квазисвязаиный пути передачи информации сигнализации; А-В - сигнё1.1И1зацион1ая сьмзь

фактически неограниченное множество элементов сигнализации (сообщений, параметров сообщений), имеющееся в запасе;

более высокая гибкость в отношении к новым требованиям (пример ISDN), в частности, к введению новых служб и дополнительных услуг;

близкая к ЭВМ структура элементов сигнализации (устройств коммутации с управлением по хранимой в памяти программе);

более приемлема по стоимости, несмотря на большие первоначальные затраты, поскольку централизованное устройство сигнализации ОКС используется одновременно для обслуживания многих соединений информационных каналов пользователей: на телефонной сети один ОКС обслуживает до 4000 соединений;

использование сети сигнализации для более широкого круга применений, кроме сигнализации, например, для передачи информации, относящейся к технической эксплуатации и управлению, между коммутационными станциями и центрами эксплуатации;

достоверная передача информации сигнализации.

Взаимодействие сети сигнализации и сети информационных каналов пользователей происходит в ходе построения соединения этих каналов (64 кбит/с) по частям, причем всегда только на тех коммутационных станциях, на которые информация сигнализации передается для обработки в устройство (см. разд. 6.2.5), управляющее работой соответствующего коммутационного поля (см. рис. 6.9, а). Поэтому узлы сети сигнализации, в которых осуществляется обработка (формирование) сообщений сигнализации, ориентированных на применение, а также действующие в настоящее время конечные точки сигнализационной связи между двумя соседними коммута-

ционными станциями (источники и приемники) называют конечными пунктами сигнализации SP (signal point) (см. рис. 6.10).

В противоположность этому пункты передачи сигнализации STP (точки передачи сигналов - signal transfer point) выполняют исключительно транспортные функции (по отношению к информации сигнализации, т. е. просто транслируют поступающие сообщения сигнализации дальше в линию сигнализации, ведущую к конечному пункту сигнализации SP (функция маршрутизации сети сигнализации). На практике обычно на одной и той же коммутационной станции функции SP и STP встречаются в различных комбинациях.

Разделение функций сигнализации (транспортных и ориентированных на применение), которое было здесь последовательно описано, отражается также в архитектуре протоколов системы сигнализации МККТТ № 7. В соответствии с рис. 6.9 система № 7 делится начесть передачи сообщений, единую для всех применений; отдельные прикладные части (части пользователей): для телефонного пользователя TUP, для услуг по передаче данных с коммутацией каналов DUP (для сигнализации по общему каналу в сетях данных) и для задач технической эксплуатации и обслуживания ОМАР (Operations and Maintenance Application Part). Для учета особых требований межстанционной сигнализации ISDN, возникающих в результате интеграции служб (часть пользователя телефонной связи и всех неречевых служб) и управления характеристиками новых служб ISDN, была создана специально для ISDN собственная часть пользователя ISUP (ср. [6.23-6.27, 6.58] и разд. 6.3.3-6.3.6).

6.3.2. Часть передачи сообщении (МТР)

Далее кратко описываются важнейшие МТР-функции на уровнях 1-3 (рис. 6.9, б). Уровень 1 охватывает функции передачи и функции доступа физического канала сигнализации в то время, как уровень 2 обеспечивает защищенную от ошибок передачи по каналу сигнализации пересылку сигнальных единиц - сообщений по линии сигнализации к следующему узлу сети сигнализации (к пункту сигнализации SP или к пункту передачи информации сигнализации STP) с помощью процедур, подобных HDLC.

Уровень 3 содержит прежде всего функции сети сигнализации, необходимые для управления сообщениями, т. е. функции, связанные либо с направлением сообщений сигнализации к требуемой прикладной части внутри собственной коммутационной станции (конечной коммутационной станции), либо с маршрутизацией сообщений, которые предназначены для других коммутационных станций, к требуемой исходящей линии сигнализации. Кроме того, уровень 3 содержит также функции общего управления эксплуатацией и техническим обслуживанием сети сигнализации {управление сетью); сюда причисляют распределение нагрузки, создаваемой
