Установка пользователя

Установка пользователя

Аналоговая Цифровая О □ КС

Соединение пользователей ISDN I АЦП

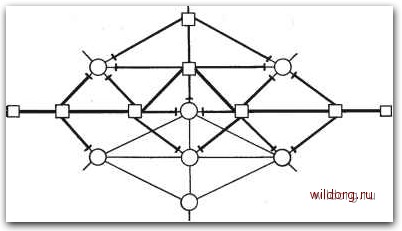

Рис. 3.13. Соединение пользователей ISDN в смешанной аналого-цифровой сети

И приобретают требуемые для ISDN показатели, они обеспечивают в течение продолжительной фазы внедрения также подключение абонентов ISDN, расположенных вне зоны обслуживания. Для


Местная сеть А

Местная сеть В

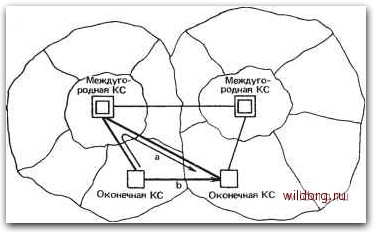

Рис. 3.14. Расширенные возможности выбора пути для трафика в КС с программным управлением:

а - наиболее короткое из возможных соединений в аналоговой телефонной сети; b - соединение, возможное при КС с программным управлением




Зона 8

806846 I 633115

Новый номер


Зона 8

Аналоговая

Цифровая

Ъ I 633114 I 633115; Неизмененный номер

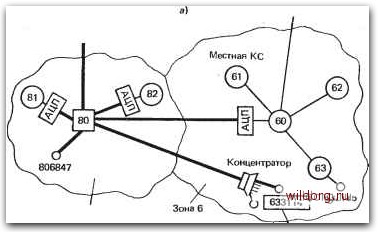

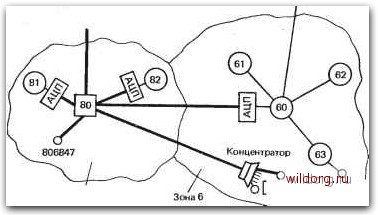

Рис. 3.15. Возможности подключения абонентов ISDN, размещенных вне зоны обслуживания КС ISDN, с измененными (а) и неизмененными номерами и второй аналоговой АЛ (б)

подключения таких абонентов предлагается использовать концентраторы, которые соединяются с КС ISDN многоканальными линиями (см. разд. 6.2.1). Для абонентов, расположенных вне зоны обслуживания, необходимо учитывать особенности нумерации. При этом предоставляются следующие возможности (рис. 3.15).

Абонент получает новый номер (на рис. 3.15, а абонент в зоне облуживания КС 63), который принадлежит к номерной емкости



его станции коммутации ISDN (КС 80). Если через некоторое время КС, к которой он первоначально был подключен, также станет КС ISDN, то тогда потребуется осуществить новую перенумерацию (возвращение к первоначальному номеру), особенно нежелательную для деловых абонентов, чтобы схема нумерации местной сети с течением времени не запуталась.

Абонент сохраняет свой существующий номер, а относящаяся к нему КС ISDN осуществляет преобразование номеров, т. е. с абонентом внутри КС ISDN обращаются под чужим номером (рис. 3.15,6). Поскольку аналоговые КС, не управляемые ЭВМ, направляют входящую нагрузку из аналоговых частей сети, как и ранее, к станции коммутации, куда включен абонент, следует поступившую туда нагрузку направить по отдельному пучку соединительных линий на станцию коммутации ISDN. Если в местной сети включеное несколько КС ISDN, то вышестоящая КС должна установить, к какой из нижестоящих КС ISDN будет направляться обмен с абонентами под чужими номерами. Это означает, что в вышестоящей КС необходимо считать из памяти информацию о соответствии чужого номера КС ISDN.

3.8.3. Спутниковые участки в ISDN

Одним из основных условий ISDN является сквозное цифровое соединение от абонента до абонента. При далеко удаленных друг от друга КС ISDN в период внедрения в наземной сети при известных обстоятельствах отсутствуют сквозные цифровые соединительные пути. Одной из возможных альтернатив в этих случаях является соединение через спутник. Наряду со спутниками для межконтинентальной связи INTELSAT, находящимися в эксплуатации с 60-х годов, во многих странах разрабатываются национальные системы спутниковой связи . Так, например, во второй половине 80-х; годов в ФРГ должен быть принят в эксплуатацию спутник связи «Коперник». Для передачи речи, текста, данных и изображений он предоставит каналы передачи с пропускными способностями от 64 до 2048 кбит/с и будет учитывать потребности в соединении далеко расположенных друг от друга КС, а также учрежденческих КС ISDN [3.23, 3.24].

По сравнению с наземными трактами недостатком спутниковых трактов является увеличенное время прохождения сигнала (примерно 260 мс для участка земная станция-спутник-земная станция) [3.25, 3.26]. При установлении соединений для передачи текста и данных, при которых в процессе передачи должна транслировать-

Система спутниковой связи в СССР используется для телефонии н других видов дуплексной связи с начала 60-х годов (через спутник «Молния»), а в настоящее время вносит существенный вклад в организацию сети связи СССР.-Ярил. перев.
