Рис. 6.5. Функциональная структура и коммуникационные связи абонентской коммутационной станции ISDN:

ОКС - общий канал сигнализации; TUP - части пользователей телефонной сети и ISDN (система сигнализации МККТТ № 7); ПКС - преобразователь кодовых сигналов; SM - модуль службы (для служб более высокого класса); IWU - устройство сетевого взаимодействия, преобразование сигнализации ISDN - UP/X.71; AU--устройство сетевого доступа к сети с коммутацией пакетов; РН - устройство коммутации (обработки) пакетов в ISDN, включая сетевой переход к пакетной сети; КС - с Ф до © - коммуникационные связи через коммутационное поле (см. разд. 6.2.3); V, d, р, s, t - виды информации: V -речевая, d--данные, р - пакеты данных (пр D-каиалу), s - сигнализации, t - телеметрическая

мацию d на основе коммутации каналов (CS) или пакетов (PS). Канал Di6 (скорость передачи 16 кбит/с) основного окончания, наряду с обменом информацией сигнализации s между абонентом ISDN и КС ISDN, позволяет осуществить транспортировку телеметрической информации t и данных в виде пакетов р. Виды информации S, 1, р должны быть разделены на коммутационной станции (см. рис. 6.5). В то время как информация сигнализации для функционального блока определяется абонентской сигнализацией (ср. разд. 6.2.4), р-информация - на основе адресного мультиплексирования данных других абонентских окончаний ISDN, коммутируемых в виде пакетов, передается для последующей обработки в централизованное устройство коммутации пакетов РН через полупостоянное соединение информационных каналов пользователя (основных каналов), резервируемое специально для этих целей.

6.2.2. Межстанционное окончание

Функциональный блок межстанционного окончания (рис. 6.5) выполняет все функции, относящиеся к линейному окончанию первичной и вторичной цифровых систем передачи (стыки А и В на рис. 6.6). Электрические и функциональные характеристики цифровых межстанционных стыков А и В определены в Рек. МККТТ Q.5I2 [6.30] для абонентской и в Рек. МККТТ Q.502 [6.32] для транзитной коммутационных станций, причем ссылки даны на Рек. G.703, G.704 и G.705 (ср. гл. 7).

В течение длительного переходного периода аналоговые системы передачи еще будут вводиться на межстанционных соединительных линиях телефонной сети. Поэтому с целью обеспечения совместной работы телефонной сети и ISDN на коммутационной станции ISDN необходимо обеспечить возможность подключения аналоговых систем передачи (рис. 6.5). Для окончания такого типа в устройстве окончания должно выполняться цифро-аналоговое преобразование.

Как и соответствующее устройство абонентского окончания, устройство межстанционного окончания соединяется с коммутационным полем на основе разделения времени, в котором осуществляется проключение соединений отдельных основных каналов



Абонентское окончание

Основное окончание

Абонентская КС ISDN

Линейное окон>

учрежденческой станции ISDN

Окончание с первичной скоростью


Линейное окончание учрежденческой станции ISDN

, ВА

Цифровой

12- мультиплексор

>>

G.703 G.704 G.705

G.703 G.704 G.705

VI -I-

LT ЕТ

Межстанционное окончание

G.703 G.704 G.705

2.048 Мбит/с

G.703

8,44В Мбит/с

G.704 G.70S

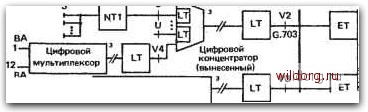

Рис. 6.6. Цифровые стыки абоиеитскои коммутационной станции ISDN:

LT - линейное окончание; ВА - основное окончание; ЕТ - стаициоиное окончание.

Стык, не стандартизированный МККТТ, специфический для системы.

Стык, ие стандартизированный МККТТ: используется в сети Почтового ведомства ФРГ как внутригосударственный стандар LT отдельно не показано



со скоростью передачи 64 кбит/с. Общие каналы сигнализации со скоростью передачи 64 кбит/с, используемые для передачи информации межстанционной сигнализации в рамках системы сигнализации МККТТ № 7, таким же способом подключаются к коммутационному полю. Через жестко проключенные соединительные пути коммутационного поля (полупостоянное проключение) ОКС подводится к функциональным устройствам межстанцнонной сигнализации.

6.2.3. Коммутационное поле

В цифровой телефонной сети [6.33] при интеграции коммутации и передачи отдельные каналы со скоростью передачи 64 кбит/с, организованные на основе временного разделения, коммутируются непосредственно в рамках системы передачи с ВРК, непосредственно подключенной к устройствам коммутации, т. е. без предварительного расщепления потока уплотненных во времени байтов на отдельные каналы со скоростью 64 кбит/с. При передаче ИКМ речевых сигналов каждый канальный байт соответствует одному кодовому слову ИКМ (ср. разд. 7.2.1).

Таким образом, при использовании цифровых методов коммутации с ВРК функция коммутации состоит в установлении соединения временных каналов (ср. разд. 7.2.3 рис. 7.3) через коммутационное поле от входящего тракта с ВРК к исходящему тракту с ВРК (рис. 6.7). При этом можно выделить два принципиально разных способа установления соединения:

ступени временной коммутации устанавливают соединение с временным разделением каналов, т. е. в соответствии с задачей коммутации они изменяют временную позицию канального интервала при переходе от входящей стороны к исходящей. (Изменение временной позиции ВК на рис. 6.7: информационный байт, принятый в канальном интервале 10 входящего тракта Е„, передается в канальном интервале 11 соответствующего тракта с ВРК А„);

ступени пространственной коммутации, напротив, в соответствии с задачами коммутации устанавливают соединение канальных интервалов при сохранении их временных позиций при переходе от одного входящего тракта с ВРК к другому тракту с ВРК. (Изменение положения в пространстве ПК на рис. 6.7: байт 10 входящего тракта Ei без изменения своего временного положения переходит в исходящий тракт Ли.)

В общем случае процесс коммутации требует изменения и временной и пространственной позиции байта, для передачи которого устанавливается соединение. Поэтому на практике ступени временной и пространственной коммутации комбинируют, например, в виде структуры коммутационного поля «время-пространство-время» [6.36, 6.37].
