соответствующие изменения в аппаратуре и программном обеспечении.

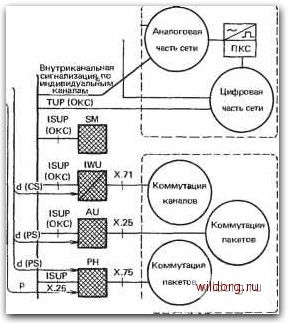

На рис. 6.5 приведена функциональная схема абонентской КС ISDN и некоторые функциональные блоки цифровой телефонной станции: абонентское окончание, коммутационное поле; межстанционное окончание, сигнализация пользователя, межстанционная сигнализация, центральное управление, техническое обслуживание и эксплуатация, генераторное оборудование и оборудование синхронизации сети.

Аппаратура и программное обеспечение блоков, выполняющих специфические для ISDN функции, выделены штриховкой.

6.2.1. Абонентское окончание

Функциональный блок абонентского окончания выполняет все функции стыка ""на уровне 1 прежде всего для цифровых абонентских линий ISDN. В их число попадают фунйции по обеспечению совместной работы с устройствами передачи (см. разд. 7.4.3), а также с уже представленными в разд. 4.2 и табл. 4.3 структурами стыков для основного абонентского окончания (B-f-B-f-Die) и окончания с первичной скоростью цифрового потока (прежде всего 30 B + D64). исходя из Рек. МККТТ Q.512 [6.30], на рис. 6.6 приведен набор цифровых стыков абонентской КС ISDN как со стороны пользователя, так и с межстанционной стороны (ер. разд. 6.2.2). Учрежденческая коммутационная станция в зависимости от емкости может получить доступ к ISDN либо через основное абонентское окончание (стык U на рис. 6.6), либо через окончание с первичной скоростью цифрового потока (стык V3).

Стыки VI -V4 разграничивают функции передачи, относящиеся к абонентскому окончанию ISDN, и функции коммутации. Физическое линейное окончание LT (line termination) выполняет функции передачи, в то время как коммутационное (станционное) окончание ЕТ (exchange termination) логически завершает функции абонентского доступа. Стык V является функциональной границей между LT и ЕТ. Однако это не означает, что он обязательно должен существовать как физический стык, поскольку при интегрированной реализации LT и ЕТ можно получить более эффективное в экономическом отношении решение.

Это соответствует основному окончанию ISDN, для которого уже установлены порядок передачи и структура кадра в части абонентского окончания, правда, не на международном, а лишь на национальном уровне (ср. разд. 7.4.3 [6.3.1]). В случае основного абонентского окончания функции передачи LT и соответствуют функциям передачи сетевого окончания NT1 (ср. разд. 4.1).

Функции, относящиеся к обслуживанию абонентских окончаний, могут быть также приданы внестанционным коммутационным устройствам, вынесенным с территории КС, но связанным с нею 182



системами передачи с первичной скоростью с временным разделением каналов (ВРК). К этим устройствам относятся цифровые концентраторы (стык V2 на рис. 6.6) и цифровые мультиплексоры (стык V4, разд. 7.4.3). Возможности подключения к станции через вынесенные устройства имеют значение для районов с низкой плотностью абонентов, и особенно в период ввода ISDN, когда еще не все оконечные станции переоборудованы для реализации ISDN (ср. разд. 3.8).

Стыки V2 - V4 строятся с использованием тех же методов передачи цифровых сигналов (ср. разд. 7), что и на межстанционных связях. Электрические характеристики этих стыков, т. е. скорость цифрового потока, форма импульса и т. д., регламентированы в Рек. МККТТ G.703. Функциональные свойства стыков V2 - V4, и в частности структура цикла, регламентированы в Рек. МККТТ G.704. Дополнительные положения, касающиеся соединений для передачи цифровых сигналов, которые доводятся до цифровой коммутационной станции, содержатся в Рек. МККТТ G.705.

Кроме цифровых стыков, показанных на рис. 6.6, на абонентской КС ISDN должны быть также предусмотрены возможности подключения аналоговых абонентских линий существующих телефонных сетей (ср. разд. 2.3.4), поскольку при замене КС аналоговых телефонных сетей цифровыми КС ISDN они должны будут взять на себя обслуживание остающихся аналоговых абонентских окончаний (рис. 6.5, окончание а/Ь). Примерами функций, относящихся к аналоговым абонентским окончаниям, являются: выведение или добавление информации абонентской сигнализации, преобразование аналоговых и цифровых речевых сигналов, переход от двух- к четы-рехпроводному тракту и наоборот.

Функциональные блоки для цифровых, т. е. абонентских окончаний ISDN, и для аналоговых абонентских окончаний телефонной связи так же, как и соответствующие функциональные блоки линейных окончаний на межстанционной стороне (см. разд. 6.2.2), соединяются с устройством проключения соединений (коммутационным полем КС на основе ВРК, см. рис. 6.5). Задача коммутационного поля (ср. разд. 6.2.3) состоит в проключении основных каналов со скоростью передачи 64 кбит/с (В-каналов). Для этого в коммутационном поле по мере необходимости временной интервал входящей внутренней системы мультиплексирования с ВРК, соответствующий входящему основному каналу, «проключается» с «настроенным на прием» временным интервалом исходящей системы мультиплексирования с ВРК. Необходимо, чтобы функциональные блоки абонентских и межстанционных окончаний обеспечивали сопряжение различных абонентских и соединительных линий комбинированной цифро-аналоговой абонентской КС с внутренними цифровыми соединительными трактами.

Кроме цифровых сигналов речи, основные каналы (В-каналы) могут также передавать со скоростью 64 кбит/с неречевую инфор-




Коммутационное попе {проключение соединений со скоростью передачи 64 кбит/с

чание/-v,d(CS)

Абонентское /окончание/

Абонентская сигнализация ;(протоколы ;\работы по::


®

Межстанционное окон-

(PS)

v,d(CS)

-(в>-

-{бкс)--

[Центральное управление

ежстанци онная сигнал <51изация; Ячасть польч чзователя ISDN-ISUP)

Техническая эксплуатация и обслуживание

Генерация тактовых сигналов, синхронизация сети

Внутриканальная сигнализация по индивидуальным каналам (аналоговая)

Коммутируемая телефонная сеть общего попьзованин

Сигнализация по ОКС ; TUP (цифровая

система с временным разделением каналов) Транзитнан

КС]Ш

у. d (CS) djPS)

ISUP

(О КС)


Без специфических для ISDN функций

Со специфическими для ISDN аппаратными средствами

Со специфическими для ISDN программными средствами

Со специфическими для ISDN программными и аппаратными средствами

Специальные средства для раализации - дополнительных Коммутируемая сеть общего функций ISDN пользования для передачи

данных и текста

-зр> Информационный канал пользователя (В)

Канал сигнализации

(D и соответственно ОКС)
