полнение базового устройства функциями хранения, обработки, передачи с предварительным накоплением и совместимости особенно эффективно реализуется путем «модульной интеграции» в виде специализированных устройств, которые здесь называются модулями служб. Вследствие этого модули служб (например, для электронной .почты, ср. разд. 2.1) могут быть достижимы точно так же, как частные системы банков данных или устройства обработки данных для локально размещенных или удаленных рабочих мест, поскольку они подключаются к учрежденческой станции с учетом техники коммутации либо как абоненты, либо как другие учрежденческие станции, т. е. с учетом функций коммутационного устройства равнозначно. Модули служб дополнительно связываются внутри системы с центральным устройством управления с тем, чтобы обеспечить их техническую эксплуатацию обслуживания.

6.4.2. Включение учрежденческой коммутационной станции в частную сеть

На рис. 6.19 включение УКС в существующую аналоговую сеть (рис. 6.19, а) сравнивается с возможностями ее включения при вводе ISDN (рис. 6.19, б). Кроме того, рис. 6.19, а отражает общепринятую в настоящее рремя в ФРГ классификацию учрежденческих станций телефонной связи по степени интеллектуальности коммутации, а также по уровням иерархии частных сетей (сетевой структуре).

Интеллектуальность коммутации:

клавишные установки ручного обслуживания, установки для секретаря, для делового человека и для поручений, которые точно так же, как абоненты, могут подключаться к частным или общедоступным коммутационным станциям;

коммутационные установки (частные автоматические УКС), которые в преобладающем большинстве могут осуществлять транзитные соединения и подключаться путем коммутации к УКС или КС сети общего пользования.

Сетевая структура:

первичная УКС или главная станция: прямое включение станции;

вторичная УКС или подстанция: доступ к сети общего пользования только через первичную станцию (соответственно через главную станцию). На рис. 6.19, б представлена возможная структура частной сети при введении ISDN, причем прежняя сетевая структура из главной станции и подстанции в основном сохраняется. По сравнению с аналоговой техникой получается более сильная централизация функций коммутации на главной станции ISDN, что является следствием возросшей мощности процессора и объема памяти;



Вынесенная установка

V у

Частная сеть

[ Сеть общего пользования

Аналоговый о абонент

□ Абонент ISDN


Аналоговый тракт

-Тракт ISDN

КС ISDN

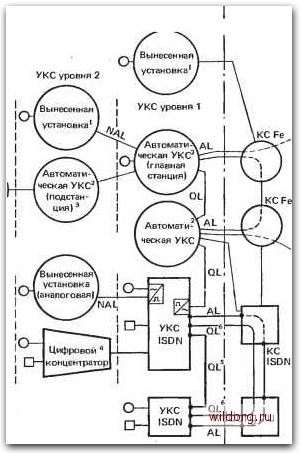

Рис. 6.19. Способы включения учрежденческих коммутационных станций в аналоговую сеть (а) и при введении ISDN (б):

AL - станционная .пиния связи; QL - линия прямой связи; NAL - линия дополнительной связи; УКС - учрежденческая коммутационная станция.

Подключается точно так же, как абоненты; не обладает способностью осуществлять искание через транзитную станцию (сквозной набор): управление процессом установления соединения вручную, самим пользователем (клавишное устройство).

Автоматическое управление процессом установления соединения с помощью набора

номера (учрежденческая автоматическая телефонная станция УАТС).

Станционное окончание только через УКС первого уровня (главная станция).

* Вместе с подстанцией ISDN функции коммутации только через главную станцию.

Линия прямой связи в качестве частной некоммутнруемой линии.

" Соединение напрямую как папупостоянное соединение через КС ISDN общего пользования



интеграция функций прежних клавишных установок на главной станции ISDN путем реализации соответствующего расширения возможностей служб на главной станции. Однако существующие аналоговые коммутационные установки точно так же, как аналоговые абоненты, должны и далее без каких-либо изменений обслуживаться в УКС ISDN, что возможно благодаря гибкой стратегии введения ISDN в частные сети; это требует выполнения на учрежденческих станциях аналого-цифрового преобразования и преобразования информации сигнализации;

подстанции, самостоятельно выполняющие коммутацию, заменяются вынесенными цифровыми концентраторами с дистанционным управлением со стороны главной станции ISDN.

6.4.3. Прямые связи между учрежденческими коммутационными станциями ISDN

Учреж.а,енческие коммутационные станции ISDN (в принципе аналогично учрежденческим станциям телефонной связи) обслуживают нагрузку между главными станциями с использованием прямых {поперечных) линий связи QL (основная нагрузка) и станционных линий связи AL (избыточная нагрузка), см. рис. 6.19, б.

При организации прямых связей между УКС ISDN через сеть общего пользования нужно учитывать новые виды услуг, предоставляемые при введении ISDN, которые также охватываются сетью, т. е. виды связи, организуемые между пользователями различных УКС ISDN, без ограничений; затем в ISDN общего пользования при существующих прямых связях можно организовать обмен информацией сигнализации между участвующими в соединении УКС ISDN (ср. сигнализация от абонента к абоненту в разд. 4.3.5.5). На рис. 6.20, а приведен пример реализации услуги: изменение службы при установленном соединении - переход от телефонной связи (коммуникационное соединения ТЕ-А1/ТЕ-В1) к неречевой службе, например факсимильной связи (ТЕ-А2/ТЕ-В2). Процесс сигнализации, развертывающийся между участвующими в изменении службы терминалами, с помощью связанной с ним УКС ISDN совпадает с описанным в разд. 6.3.6 случаем изменения службы при связи между оконечными устройствами, которые подключены непосредственно к сети общего пользования, так как и на участке абонентских окончаний УКС ISDN можно вводить протокол D-канала, стандартизированный МККТТ для ISDN общего пользования (см. разд. 6.4.1).

Это справедливо и в отношении стороны сетевых окончаний УКС ISDN. Здесь протокол работы по D-каналу ISDN, предусмотренный для межстанционного трафика (сигнализация УКС - КС), может также использоваться для организации обмена по прямым связям между УКС ISDN (сигнализация УКС - УКС). Это возможно, поскольку как сообщения, так и процесс сигнализации -
