Телефон ISDN -

Аналоговый телефон

ООД (модем)

Оконечное устройство телетекса ISDN

- -с7-----ТА

ISDN

Устройство сопряжения сетей

Устройство сопряжения сетей и служб

Оконечное устройство телетекса

Оконечное устройство телекса

Коммутируемая сеть текста и данных

Оконечное устройство телетекса

ТА - ООД Х.25

ООД Х.25

Аналоговая коммутируемая

телефонная сеть

Аналоговый телефон

Аналоговый телефон

ООД (модем)

Рис. 2.8. Сопряжение служб и сетей (примеры):

ТА - согласующее устройство; ООД - оконечное оборудование данных

2.4.2. Сопряжение служб при соединении с внешними сетями

Должны быть обеспечены следующие возможности телефонной связи: внутри ISDN между телефонными аппаратами, подключенными к аналоговой абонентской линии, и телефонными аппаратами ISDN; между телефонными аппаратами в ISDN и телефонными аппаратами аналоговой телефонной сети или еще не преобразованных аналоговых частей сети. Для абонента ISDN, по существу, имеют силу те же ограничения, что упомянуты в разд. 2.4.1.

В странах с самостоятельными сетями текста и данных имеет значение сопряжение между ISDN и этими сетями. Например, через устройства сопряжения сетей абоненту ISDN может быть обеспечен доступ к ЭВМ, включенной в сеть данных, все устройства телетекса обеих сетей смогут связываться друг с другом при сохранении (через телетекс) возможности соединения между ISDN и службой телекса.



2.5. СЛУЖБЫ С ПОВЫШЕННЫМИ СКОРОСТЯМИ ПЕРЕДАЧИ

Наряду со службами, которые базируются на В-каналах (64 кбит/с) или на D-каналах абонентской линии ISDN, при дальнейшем развитии ISDN следует ожидать появления служб с более высокими скоростями передачи.

Для ISDN МККТТ уже определил так называемые каналы типа Н (см. разд. 4.2) с пропускными способностями 384 кбит/с, а также 1920 кбит/с для европейских (см. также разд. 7.2.3) и 1536 кбит/с для американских цифровых систем. Канал 384 кбит/с должен использоваться и для передачи сигналов звукового вещания. Каналы 1920 кбит/с (соответственно 1536 кбит/с) предусматриваются для организации видеоконференций (соединение помещений для конференции) и для передачи данных (например, передачи файлов, передачи сигналов изображений газетных полос).

При развитии ISDN в направлении повышения скорости передачи становится возможной передача подвижных изображений. Для обеспечения качества изображений, эквивалентного качеству цветного телевидения, необходимы каналы с пропускными способностями примерно от 30 до 140 Мбит/с (в зависимости от используемых методов сокращения избыточности) [2.50]. Для этого на абонентском участке вместо медных пар должны применяться оптические волокна (см. разд. 7.3).

По каналам с такой высокой пропускной способностью можно организовать много новых служб. Здесь ключевая роль принадлежит службе видеотелефона, так как в принципе каждый телефонный абонент является потенциальным абонентом видеотелефона. Особой формой видеотелефона является видеотелеконференция, предусматривающая как соединение нескольких абонентов видеотелефона, так и соединение студий для конференций. Еще ряд служб базируется на запросе неподвижных изображений с телевизионным качеством и сцен из фильмов. Здесь напрашиваются формы дальнейшего развития службы видеотекса. Возможны телевидение с большим числом программ, и, кроме этого, организация служб хранения и запроса высшего порядка с передачей на абонентские электронные почтовые ящики неподвижных изображений и сцен из фильмов.

Наряду с этим предполагаются службы передачи с очень высокой пропускной способностью для передачи данных. Это может способствовать созданию выгодных децентрализованных структур систем обработки данных, например, в виде распределенных баз данных. На основе каналов передачи с высокой пропускной способностью имело бы смысл создание стандартизованной службы «Документальная связь», причем возможна реализация идей представления информации, содержащейся в виде текстов из кодированных знаков, факсимильных изображений и речи (в качестве аннотации), и очень быстрого доступа к страницам документов (перелистывания).

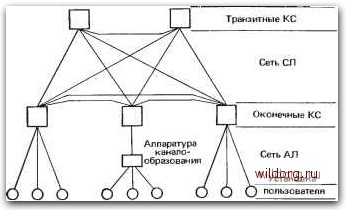

Рис. 3.1. Важнейшие компоненты сети связи

ПОСТРОЕНИЕ ISDN 3.1. СТРУКТУРА СЕТИ

Сети связи состоят в основном из трех компонентов (рис. 3.1): сети абонентских линий (АЛ), коммутационных станций (КС) и сети соединительных линий (СЛ). Сеть абонентских линий соединяет оконечные устройства абонентов с приданными к ним оконечными КС. Абонентские линии могут быть индивидуальными на каждого абонента, как это преимущественно сделано в телефонной сети, или коллективными, общими для нескольких абонентов при использовании соответствующих способов каналообразования. Последние часто применяются на абонентских участках сетей текста и данных, так как из-за малой плотности абонентов этих сетей необходимо перекрывать повыщенные расстояния между абонентом и КС. Для АЛ применяются пары медных проводов с диаметром жилы от 0,4 до 0,8 мм (см. разд. 7.4.3). На абонентском участке телефонной сети на абонента отводятся две жилы. В интегрированной сети текста и данных Почтового ведомства ФРГ (см. разд. 3.2.2) из-за повыщенных расстояний, подлежащих перекрытию, введены системы передачи данных с модулированной несущей или с передачей импульсами постоянного тока. Для таких систем применяются двух- и четырехпроводные линии. Четырехпроводные линии предусматриваются также иногда и в частных сетях.

Коммутационные станции (рис. 3.2) в зависимости от набранного номера соединяют абонентскую линию с соединительной линией или с другой абонентской линией {оконечная коммутационная станция) или связывают друг с другом соединительные линии
