с помошью сигнализации 1.451/ISUP в сеть

ISDN 2. Сигнализация пользователя сети передачи данных по Х.25 между ТЕ2 и КС этой сети по организованному информационному каналу пользователя ISDN для устаиовлеиия соединения в сети передачи данных

Преобразование информации сигнализации пользователя в устройстве сопряжения

Х.21 - I.45I для ТА-Х.21 а/Ь - 1.451 для ТА а/Ь V.25 (бис) - I.45I для TA-V

Выпадает

Сетевой переход к сети передачи данных: для внутреннего трафика ISDN при связи между окоиечиыми устройствами ТЕ2

Не требуется

Принципиально необходим

Процедура сигнализации:

при коммутации каналов прн коммутации пакетов Реализация

Межстанционная сигнализация

Рек. МККТТ X.7I Рек. МККТТ Х.75

Устройство сетевого взаимодействия IWU (Interworking Unit) при коммутации каналов осуществляет преобразование межстанцнонной сигнализации ISUP-X.7I

Сигнализация пользователя (Х.25) в

рамках двухфазного поиска *

Выпадает

Рек. МККТТ Х.25

Блок ISDN-окоичаиия сети передачи данных предоставляет в распоряжение ISDN-порты

Двухфазный поиск при коммутации пакетов.

Сигнализация перед построеинем соединения информационных каналов пользователей к порту ISDN с помошью ISUP. Двухфазный поиск прн коммутации пакетов, т. е, никакого преобразоваивя сигнализации в устройстве межсетевого взаимодействия IWU. Отдельное решение в отношении сопряжения оконечных устройств для сетей с коммутацией каналов. Только для коммутации пакетов.



Х.21

х.21


Сеть данных общего пользова ния с коммутацией каналов

(CSPDN)

"КС сети передачи данных

ID-канал (внеканальная I сигнализация)

оке (внеканальная сигнализация)


Межстанционная сигна

а\ ИнНх1пмя11ипн Сигнализация пользе-

ныйк~оль- вателя ISDN. Рек. Q.931 лизация ISDN - 1SUP

зователя (внутри- (Рек. Q.761 -766) канальная сигнализация)>-

Информационный канал

пользователя (внутриканаль- ная сигнализация) J

Межстанционная сигнализация сети передачи данных Х.71

Х.21

Сеть данных общего пользования с коммутацией пакетов (PSPDN)

Х.2Ь

Х.25

ISDN

КС ISDN

1SUP

G.703 ISUP

G.703

Активизация! фаза 1

(ровень 1)1 (внеканальная) : 0.931 jcTb пользователя ISDN : 0.761 - 0-76i б) Фаза 2 (внутриканзльная) : сигнализация пользователя сети передачи данных - протокол Х.25


Преобразование сигнализации пользователя и соответственно межстанционной сигнализации

I Пункты размещения функций коммутации для оконечных устройств с обычным стыком, подключенных к ISDN при замыкании внутреннего трафика ISDN

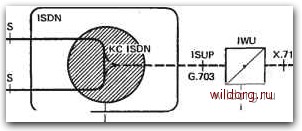

Рис. 4.25. Реализация функций коммутации оконечных устройств с обычными стыками в рамках ISDN или с помощью сетевого перехода:

д интегрированное решение с одноступенным установлением и разрушением соединения

при выполнении протокола Х.21; 6 - решение с использованием сетевого перехода с двухфазным поиском при выполнении протокола X.25.

- оконечное устройство с обычным стыком R; ТА - согласующее устройство, ООД - оконечное оборудование данных; IWU - устройство межсетевого взаимодействия; AU - устройство доступа сети передачи данных к ISDN; IP - ISDN-порт сети передачи данных; CSPDN - сеть данных общего пользования с коммутацией каналов; PSPDN - сеть данных общего пользования с коммутацией пакетов; КС - коммутационная станция; ОКС -общий канал сигнализации в ISDN (канал передачи информации сигнализации);

S стык пользователя ISDN; X.71 - межстанционная сигнализация в синхронных сетях

передачи данных с коммутацией каналов (4.45]; ISUP - межстанцнонная сигнализация ISDN (ISDN User Part, ср. разд. 6.2 и гл. 7): Q.76I - Q.766; G.703 - электрический стык магистрали со скоростью цифрового потока 2,048 кбит/с в ISDN (ср. разд. 6.2 и гл. 7).

-соединение между двумя оконечными устройствами сети передачи данных, подключенными к ISDN;---соединение с оконечным устройством, подключенным к сети передачи

данных; =s- внеканальная сигнализация: по D-каналу (сторона абонента) и соответственно по общему каналу сигнализации ОКС (сторона промежуточного пункта ISDN); ->- внутриканальная сигнализация: в основном канале (информационном канале пользователя). В ISDN обрабатывается прозрачно.

Детали внутриканального протокола определяются в соответствии с Рек. МККТТ X.32

чены к S-стыку (с правом пользоваться всеми видами служб ISDN (ср. разд. 2.3.1 и 6.3)), то потребуется проведение дополнительных мероприятий, что справедливо и для работы существующих терминалов на ISDN, которые первоначально предназначались для сетей данных общего пользования с коммутацией каналов CSPDN (circuit switched public data network) и сетей данных общего пользования с коммутацией пакетов PSPDN (packet switched public data network):

Сопряжение стыков, соответствующих рекомендациям МККТТ серии V и X, с S-стыком ISDN с помощью специального устройства сопряжения ТА (см. разд. 4.1.4). Перечень возможностей сопряжения терминалов, предусмотренных в ISDN, и ссылки на соответствующие рекомендации МККТТ приведены в табл. 4.10.

Совместная работа оконечных устройств ISDN (TEI) и других оконечных устройств (ТЕ2) через ISDN - по крайней мере при согласованной скорости передачи в сети и одинаковых принципах коммутации.

Сетевые переходы обеспечивают возможность установления связи любого оконечного устройства, подключенного к ISDN, с партнером из телефонной сети или сети передачи данных и текста (см. рис. 4.24). Рекомендации МККТТ относительно совместной работы ISDN и других сетей находятся еще в процессе обсуждения.

4.4.1. Интегрированное решение и решение на основе сетевого перехода

В качестве основных возможностей подключения к ISDN применяемых в настоящее время устройств передачи данных и текста
