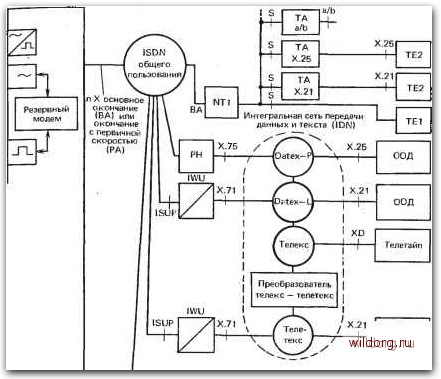

Рис. 6.18. Абонентское окончание учрежденческой коммутационной станции ISDN (а) и доступ к ISDN общего пользования и к частным сетям (б): ТЕ1 - оконечное устройство ISDN с S-стыком; ТЕ2- оконечное устройство с обычным стыком (для других сетей) ; ТА - согласующее устройство (ср. разд. 4.4); NT1 - блок сетевого окончания; ВА - основное окончание ISDN: B--B--D,6; PA - окончание ISDN с первичной цифровой скоростью (2,048 Мбит/с), например, ЗОВ + Вы: РН - устройство обработки пакетов ISDN общего пользования (см. разд. 4.4); IWU - вЬтевой переход (устройство взаимодействия, см. разд. 4.4); ООД - оконечное оборудование данных; ISUP - межстанционная сигнализация ISDN (часть пользователя ISDN, ср. разд. 6.3); ПКС - преобразователь кодовых сигналов.

Установка с визуальной индикацией речи, текста, данных, информации видеотекста

Телефон с дисплеем и тастатурой

Модем видеотекса

(Речь, визуальная индикация текста)

Абонентское окончание ISDN

Факсимильный аппарат rp. 2/3

Устройство видеотекса

ТА V

Установка телетекса

Х.21

ТА К.21

Установка визуальной индикации данных


Цифровой телефон

Факсимипь-ный аппарат гр. 4

МногофунК циональная установка рабочего места

Сервер

Пульт оператора

а/Ь f-

Локальная сеть с шинной структурой (LAN)

Главная ЭВМ

Шлюз

Пульт

оператора

Резервный модем

Учрежденческая коммутационная станция ISDN

Модули служб (ср. рис. 6.12)



Модем

+


Учрежденческая коммутационная станция ISDN

Модули служб (ср. рис. 6.12)

Установка телетекса

п к с

Л- /


Например, аналоговый телефон

п X основное окончание (ВА) или окончание

с первичной скоростью (РА)

Линия прямой связи (QL)

Межстанционные связи при подключении УКС к частным сетям icM. рис. 6.14)

УКС ISDN

Прямое соединение(я)

Дополнительная УКС (ISDN)

Линия прямой связи (QL) или линия допол- укС

" (~)

ВА или РА

нительной связи (NAL)

-I----



при прямом включении аналоговых абонентских линий со стыком а/Ь в периферийном устройстве управления учрежденческой станции (точно так же, как для аналоговых окончаний в обычной телефонной сети) осуществляется аналого-цифровое преобразование полезной информации и преобразование сигнализации с целью управления установлением и разрушением соединения. Для существующих неречевых оконечных устройств аналоговой телефонной сети выгодно иметь непрямое включение через абонентское окончание ISDN, при котором в согласующем устройстве ТА либо аналоговый а/Ь (ТА а/Ь), либо цифровой V (ТА-V) стык будет преобразован в стык S (ср. рис. 6.18, а).

При непрямом включении услуги ISDN реализуются с помощью согласующего устройства ТА через стык S.

До тех пор, пока в ISDN общего пользования не будут предоставляться соответствующие службы или не будут реализованы требуемые сетевые переходы от ISDN общего пользования к существующим выделенным сетям передачи данных и текста (рис. 6.18, б), УКС ISDN на сетевой стороне дополнительно к окончанию ISDN может предоставить, например, следующие сетевые окончания:

к обычной телефонной сети;

к сети передачи данных и текста с коммутацией каналов (например, Datex-L);

доступ к службе телекса (замкнутая подсеть внутри сети Datex-L);

к сети передачи данных с коммутацией пакетов (например, Datex-P).

Учрежденческие коммутационные станции ISDN, обладающие возможностью сквозного набора, выступают в качестве абонентских коммутационных станций, так как они предоставляют абонентам, подключенным к ISDN, услуги, которые предоставляют абонентские КС ISDN общего пользования абоненту ISDN общего пользования. Однако для доступа к абонентской КС ISDN используется протокол не межстанционной сигнализации ISDN системы сигнализации МККТТ № 7 (часть передачи сообщений МТР; часть пользователя ISDN ISUP), который рассмотрен в разд. 6.3, а протокол D-канала ISDN (см. разд. 4.3), составленный для стороны абонентского окончания ISDN общего пользования; это также справедливо для окончания с первичной скоростью. Таким образом, и на стороне абонентских, и на стороне сетевых окончаний УКС ISDN протоколы сигнализации одинаковые. При этом на стороне абонентских окончаний УКС ISDN реализуются стандартизированные МККТТ протоколы D-канала ISDN общего пользования.

Базовое устройство УКС ISDN, решающее задачи транзитной коммутации, может дополняться функциями более высокого уровня, т. е. функциями, превышающими обычные функции транспортировки информации и соответственно коммутации (рис. 6.17). Это до-220
