определенной службы могут откликнуться либо несколько оконечных устройств, либо одно, отдельное оконечное устройство, либо ни одного. Если в заявке на соединение не содержится никакой дополнительной адресной информации, то отвечают все те оконечные устройства, в которых проверка на совместимость дала положительный результат. Если число оконечных устройств, откликнувшихся на заявку, больше одного, то сеть отдает соединение тому оконечному устройству, которое первое о себе заявило, и отклоняет все остальные оконечные устройства (ср. разд. 4.3.5).

Гибкость за счет изменения конфигурации. Поскольку фактическое состояние подключенных оконечных устройств в фазе «неактивности» сеть обычно не знает, пользователь может изменять конфигурацию, т. е., например, отключить, подключить, отсоединить или подсоединить какой-либо прибор. Если оконечное устройство при всех переключениях хочет сохранить соединение, то пользователь должен своевременно до переключений «отдать» соединение на сохранение в сеть («рагкеп» - запарковать, см. разд. 4.3.5.4).

4.3.3,4. Одновременное поступление нескольких требований по сигнализации

Через одно абонентское окончание одновременно может проходить несколько соединений с коммутацией каналов (одно на каждый основной (информационный) канал). В связи с этим по вспомогательному каналу одновременно может обслуживаться несколько требований по сигнализации (вполне определенное для каждого соединения). Дополнительные требования по сигнализации нужны для управления соединениями с коммутацией пакетов (ср. разд. 4.4), а также для записи, управления и стирания добавляемых признаков службы. Чтобы передаваемые сигнальные сообщения могли быть приданы указанным требованиям сигнализации, каждое сигнальное сообщение получает (вместе с адресом уровня защиты) вполне определенный код (call reference) , который присваивается каждому требованию сигнализации инициатором, т. е. при исходящем вызове - устройством пользователя, при входящем - сетью.

4.3.4. Протокол защиты в D-канале

Протокол защиты в D-канале LAPD выполняет функции защиты от ошибок при передаче данных и нарушений последовательности передачи информации, передаваемой по D-каналу (информация сигнализации, пакетированные данные; ср. разд. 4.2.1.1) в обоих на-

Обращение к операции инициализации сеанса связи.- Прим. перев. Link access procedure on the D-channel - процедура доступа к средствам передачи данных.- Прим. перев.



правлениях, а также обеспечивает формирование четкого идентификатора - индекса оконечного устройства - TEI (terminal endpoint identifier, см. разд. 4.3.4.3).

Более детальное описание положений по LAPD содержится в Рек. МККТТ 1.440 [4.27] (относительно Е-канала, который подробно здесь не рассматривается, см. разд. 4.2.1.1).

4.3,4.1. Рабочие характеристики уровня защиты

Рабочие характеристики уровня защиты формируются с ориентацией на конфигурацию с шиной (рис. 4.8, б. в); конфигурация «от точки к точке» (рис. 4.8, а) обслуживается обычно сетью как частный случай конфигурации с шиной. Важнейшими рабочими характеристиками, поддержание которых при передаче информации обеспечивает уровень защиты по отношению к следующему уровню коммутации, являются:

неквитируемая передача информации сигнализации (S) и пакетов данных (р) по сети ко всем оконечным устройствам (циркулярная передача), которые обрабатывают соответственно s- и р-ин-формацию (сплошные линии на рис. 4.21);

квитируемая и неквитируемая передача s- и р-информации от сети по назначению к адресуемому оконечному устройству и обратно (штриховые линии на рис. 4.21).

При квитируемой передаче (см. разд. 4.3.4.2) уровень защиты обеспечивает распознавание ошибок передачи, коррекцию ошибок и контроль последовательности блоков; при неквитируемой передаче - только распознавание ошибок (приемник игнорирует неправильно принятые блоки информации).

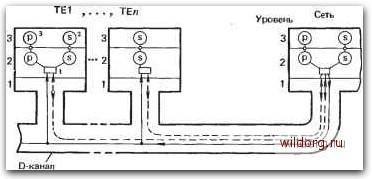

Рис. 4.21. Рабочие характеристики уровня защиты:

- циркулярная передача s- и р-информации;---передача s- и р-информации из сети

по назначению к адресуемому оконечному устройству и обратно; р - данные, представленные в виде пакетов; s - информация сигнализации; ТЕ - оконечное устройство. Устройство мультиплексирования и демультиплексирования для блоков s- и р-ииформации.

Обработка информации сигнализации.

Обработка пакетов данных



4.3.4.2. Способы передачи

Структура всех элементов протокола едина и полностью соответствует стандарту HDLC (high level data link, control procedure ; например ISO 3309 [4.33]), установленному еще до ISDN. Для обеспечения одновременной работы нескольких оконечных устройств, а также для обработки как информации сигнализации (s), так и пакетов данных (р) (см. рис. 4.21) обычно применяется поле адреса длиной 2 байта: в первом передаваемом байте различается вид информации: S- и р-информация, а также информация по эксплуатации (см. разд. 4.3.4.3); второй байт содержит однозначно определенный идентификатор участвующего в передаче оконечного устройства, или код циркулярной передачи (ср. разд. 4.3.3.3). В качестве заполняющих знаков между информационными блоками используются следующие друг за другом «единицы», это делается с учетом доступа к D-каналу при основном абонентском окончании (см. разд. 4.2.2.3). Вопрос использования в качестве заполняющих знаков следующих друг за другом флагов в случае абонентского окончания с первичной скоростью цифрового потока находится на обсуждении в МККТТ.

Все элементы протокола, кроме двух новых, которые применяются только для пакетного режима передачи (см. ниже), а также кодирование элементов протокола полностью соответствуют стандартам HDLC (например, ISO 4335 [4.34]; ср. также ISO 7809 [4.35], а также Рек. МККТТ Х.25 [4.4], Х.75 [4.36] и Т.70 [4.37]).

Для неквитируемой передачи в соответствии с ISO 4335 [4.34] применяются блоки информации без указания номера в последовательности (unnumbered information frames ).

Для квитируемой передачи применяются три способа, которые определяются устаревшими стандартами [4.28]. Характеристики этих способов приведены в табл. 4.9: два способа с многоблочной передачей по модулю 128 и 8, а также способ одноблочной передачи.

Рабочими группами МККТТ предпринимаются конкретные шаги по сокращению множества различных вариантов; в новых стандартах предполагается оставить только способ многоблочной передачи по модулю 128 как единственный способ передачи. Он функционально охватывает все три способа, но благодаря возможностям современной микроэлектроники может быть реализован примерно с такими же затратами, что и два других способа.

Общими для всех трех способов является то, что и сеть, и устройство пользователя имеют одинаковые права (balanced procedure), а несколько оконечных устройств могут обслуживаться одновремен-

HDLC - процедура управления каналом (звеном) данных высокого уровня, получившая широкое применение в системах распределенной обработки данных.- Прим перев

Unnumbered information frames - ненумерованные кадры информации (единицы информации с определенной структурой и форматом), которыми обмениваются между собой пользователь и сеть.- Прим. перев.
