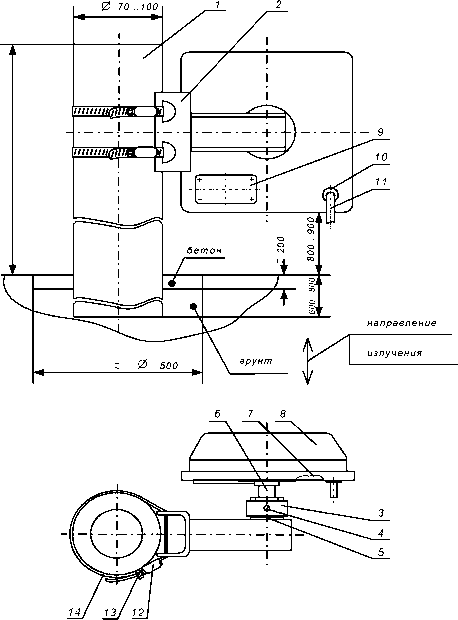

1 - труба, 1 шт.; 2 - кронштейн, 1 шт.; 3 - гайка, 1 шт.; 4 - винт М4, 1 шт.; 5 - фланец, 1 шт.; 6 - шарнир, 1 шт.; 7 - основание, 1 шт.; 8 - кожух, 1 шт.; 9 - крышка, 1 шт.; 10 - кабельный ввод, 1 шт.; 11 - кабель, 1 шт.; 12 - замок, 2 шт.; 13 - винт, 2 шт.; 14 - стяжка , 2 шт.

Рисунок А.1 - Внешний вид блока ПРМ

Приложение А (обязательное)

Внешний вид блока ПРМ

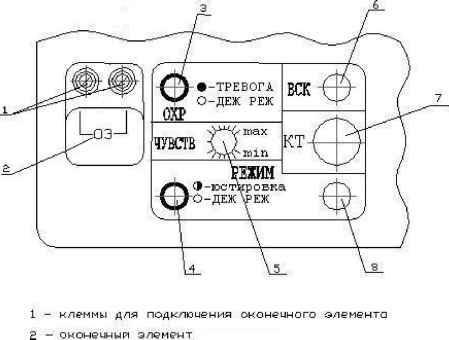

:3 - индикатор ОХР"

4 - индикатор "РЕЖИМ"

5 - регулятор "Чувствительность*

6 - кнопка несанкционированного вскрытия *ВСК

7 - гнездо контрольное КГ"

8 - кнопка РЕЖИМ

Рисунок А.2 - Внешний вид органов управления ПРМ

Приложение Б (справочное)

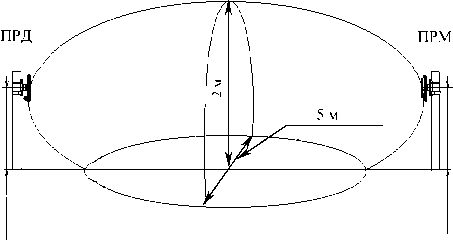

Рисунок Б.1 - Зона обнаружения извещателя (дальность действия 300 м)

L - дальность действия извещателя от 10 до 300 м

Рисунок Б.2 - Конфигурация и размеры участка, подготавливаемого для установки извеща-

теля в зависимости от дальности действия
