1.4.3. Конструкция извещателя

1.4.3.1. Конструктивно извещатель выполнен в виде двух отдельных идентичных по размерам и внешнему виду блоков.

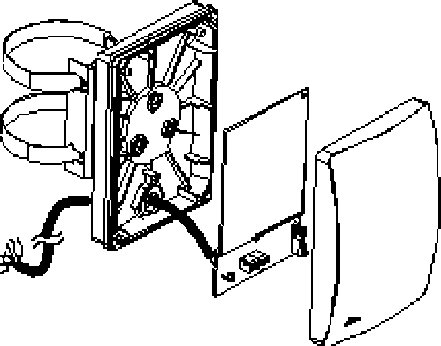

1.4.3.2. Конструкция ПРМ (рис 1.3).

Несущей конструкцией ПРМ является основание. На основании закреплены СВЧ-модуль и плата процессора, закрываемые крышкой. Доступ к органам управления и индикации, клеммам установки оконечного элемента шлейфа сигнализации ППК осуществляется при снятой крышке. Подключение ПРМ к ППК производится с помощью кабеля, пропущенного через кабельный ввод на основании. ПРМ устанавливается на трубе с помощью кронштейна и двух стяжек из состава КМЧ.

Рис. 1.3

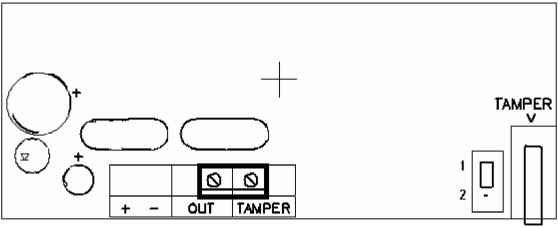

Расположение и маркировка клемм коммутации, органов управления и индикации, расположенных на плате процессора показаны на рис. 1.4.

Назначение органов управления и индикации:

световой индикатор HL1 - индикация режимов работы извещателя,

Исполнительное устройство выполнено на основе твердотельного реле, обладающего по сравнению с механическими аналогами повышенной надежностью и практически не ограниченным ресурсом.

Световой индикатор является сервисным устройством и обеспечивает индикацию режимов извещателя.

При поступлении сигнала ДК на ПРД, модулятор прерывает питание СВЧ-модуля, что приводит к формированию тревожного извещения.

переключатель «TAMPER» - датчик вскрытия блока, Контакты Х4 («1», «2») - контакты установки перемычки изменения

чувствительности (исходное положение перемычки, соответствующее

1.4.3.3. Конструкция ПРД.

Конструкция ПРД аналогична конструкции ПРМ. Отличие состоит в том,

что вместо платы процессора на основании установлена плата модулятора, не имеющая органов управления и индикации. Вскрытие ПРД при эксплуатации не предусмотрено.

1.5. Маркировка и пломбирование

1.5.1. Маркировка блоков передающего и приемного извещателя

- товарный знак предприятия-изготовителя;

- условное обозначение блоков передающего и приемного;

- заводские порядковые номера блоков передающего и приемного;

- год (две последние цифры) и квартал изготовления;

- пломбы ОТК и в случае приемки комплекта представителем заказчика - клеймо ПЗ.

1.5.2. Маркировка потребительской тары содержит:

- наименование извещателя;

- номер ТУ;

- товарный знак предприятия-изготовителя;

- заводской номер извещателя

- год и месяц упаковывания;

низкой чувствительности, - «1»).

Рис. 1.4

содержит:

- штамп ОТК и в случае приемки комплекта представителем заказчика -штамп ПЗ.

1.6. Упаковка

1.6.1. Извещатель упакован в ящик из гофрированного картона по ГОСТ 9.014-78 в соответствии с инструкцией по упаковыванию ЮСДП.425142.001 И28.

2 Монтаж, пуск, регулирование и обкатка извещателя

2.1 Меры безопасности

При выполнении работ, связанных с установкой, профилактикой и ремонтом извещателя должны соблюдаться действующие правила техники безопасности при эксплуатации электроустановок напряжением до 1000 В.

Уровень излучения ПРД извещателя в соответствие с действующими нормами безопасности для лиц, профессионально не связанных с СВЧ, допускает проведение работ, предусмотренных настоящим руководством, круглосуточно (без ограничения времени).

2.2 Требования к месту монтажа извещателя

Внимание! Надежность работы извещателя зависит от выполнения этих требований.

2.2.1 При установке извещателя для его устойчивой работы должна быть обеспечена зона отторжения, в которой устанавливаются следующие ограничения.

- Максимальная высота неровностей подстилающей поверхности относительно прямой линии, проходящей через основания опор ПРМ и ПРД, не должна превышать + 0,3 м.

- Не допускается наличие кустов и веток деревьев, крупных предметов и строительных сооружений.

- Высота травяного покрова не должна превышать 0,3 м.

- Высота снежного покрова не должна превышать 0,7 м. Допускается эксплуатация извещателя при превышении снежным покровом указанной величины, при этом следует учитывать, что извещатель может не обнаруживать человека движущегося в толще снежного покрова.

- Не допускается движение транспорта, людей и животных. Примечания: 1) Допускается установка извещателя вдоль заграждений и

стен зданий. При этом неровности поверхности не должны превышать ± 0,3 м. Расстояние от их поверхности до мест установки блоков извещателя должно составлять (0,7-1,3) м. Необходимо учитывать возможность преодоления ЗО путем
