1.2 Технические характеристики

1.2.1 Основные технические характеристики приведены в таблице 1.1. Таблица 1.1

Характеристики

Значение

Максимальные размеры зоны обнаружения (длина х ширина х высота), м, не менее

15 х 10 х 8

Диапазон регистрируемых скоростей, м/с

0,3 . . . 3

Количество контролируемых шлейфов охранной

сигнализации, шт.

Время технической готовности, с, не более

Время восстановления в дежурный режим, с, не более

Длительность формируемого извещения о тревоге, с, не менее

Параметры контактов выходного реле, не более

- коммутируемый ток, А

- коммутируемое напряжение, В

Напряжение электропитания, В

~ 220+10-15%

Ток потребления от сети, А, не более

0,15

Время работы от резервного источника в дежурном режиме,

час, не менее

Время заряда полностью разряженного резервного источника,

час, не более

Напряжение на выходе «+12В», В

12+2

Ток нагрузки по выходу«+12В», А, не более

Вес прибора, кг, не более:

- нетто

- брутто

3,9 4,2

1.2.2 Прибор рассчитан на круглосуточную работу при температуре окружающей среды от минус 10°С до 50°С и относительной влажности воздуха до 80% при температуре 25°С.

1.1.7 Прибор обеспечивает подачу напряжения +12В для электропитания охранных извещателей или других внешних электронных устройств (ВУ).

1.1.8 Предусмотрена возможность дистанционной проверки работоспособности прибора подачей напряжения +12В в цепь ДК (сигнал ПРОВЕРКА). Прибор формирует извещение о тревоге по спаду сигнала.

1.1.9 Электропитание прибора осуществляется от сети переменного тока 220В/50Гц. В состав прибора входит резервный источник питания -аккумуляторная батарея (АБ), обеспечивающая его функционирование при пропадании сетевого напряжения.



1.3 Состав изделия

Состав прибора приведен в таблице 1.2 Таблица 1.2

Обозначение

Наименование

Колич., шт.

Примечание

ДДП 01.32.100

Блок обработки

ПГС2.409.000 ТУ

Извещатель магнитоконтактный ИО 102-2

ЯЛКГ.425542.001 ТУ

Оповещатель звуковой 023 «Свирель»

ЯЛКГ.425543.003 ТУ

Оповещатель световой 012-1 «Маяк»

Батарея аккумуляторная

необслуживаемая 6-GFM-4,5 (12В 4,5 Ач)

Вставка плавкая 0,5 А

Вставка плавкая 5 А

ДДП 01.32.300

КМЧ в составе:

ГОСТ 205750-75

провод ТРП 2,2 х 6,4

Шуруп 3х25

Шуруп 3х12

Шуруп 5х40

Дюбель 3х12

Дюбель 5х40

ДДП 01.32.000 РЭ

Руководство по эксплуатации

ДДП 01.32.000 ПС

Паспорт

Примечание - Допускается замена на аналоги других производителей

1.4 Устройство и работа

1.4.1 Прибор выполнен в виде блока в металлическом корпусе, предназначенном для настенной установки (см. рис. 1.1). На боковой поверхности корпуса имеются вводы для подключения проводов электропитания, оповещателей, ИМК и ШС и установлена кнопка ЗВУК для отключения ОЗ. Блок имеет съемную пластмассовую крышку, закрепляемую двумя винтами. Внутри корпуса расположены: сетевой трансформатор, плата питания и плата процессора с радиоволновым датчиком. В нижней части корпуса предусмотрено место для установки АБ.

1.4.2 Плата питания обеспечивает формирование напряжения +12В при питании прибора от сети переменного тока или от АБ в отсутствие сетевого напряжения. Сетевое напряжение подается на клеммную колодку, установленную на плате под тумблером включения электропитания. Слева от колодки расположен предохранитель (5А) выходной цепи +12В, над тумблером - сетевой предохранитель (0,5А). Положение тумблера ВКЛ соответствует режиму РАБОТА. В положении ВЫКЛ напряжение +12В не формируется. Режимы работы платы питания отображают светодиодные индикаторы: «СЕТЬ» (зелёный) - наличие сетевого напряжения, «АБ» (красный) - наличие напряжения +12В. При питании прибора от сети светятся оба индикатора. При пропадании сетевого напряжения индикатор «СЕТЬ» гаснет, и прибор

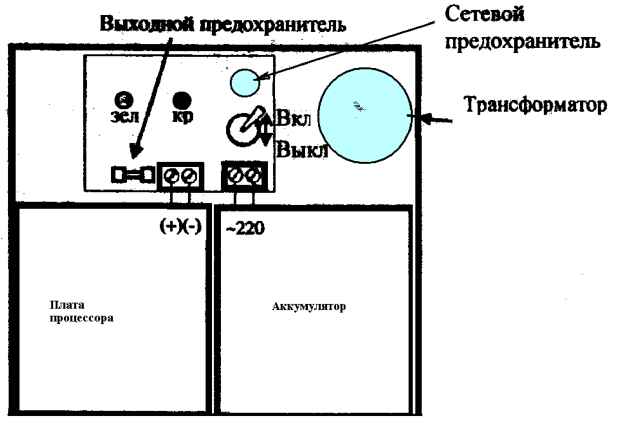

Рис. 1.1

1.4.3 На плате процессора (см. рис. 1.2) размещены: радиоволновый датчик, перемычки «1» - «5», светодиодные индикаторы и коммутационные колодки.

Работа радиоволнового датчика основана на регистрации изменения частоты радиоволн, отраженных от движущегося объекта (эффект Доплера). Обработка сигналов радиоволнового датчика осуществляется процессором. Регулировка дальности действия производится перемычками. При поставке прибора установлена минимальная дальность (3±1 м).

Режимы работы прибора отображают светодиодные индикаторы. Индикатор ТРЕВОГА сигнализирует о выдаче извещения о тревоге, индикатор ЗВУК - об отключении ОЗ. Индикатор ПОРОГ (зеленого цвета) используется для определения границ зоны обнаружения при настройке прибора. В дежурном режиме индикатор отключен. Для его включения необходимо соединить проволочной перемычкой контакты +12В и ДК на коммутационной колодке или непрерывно подавать сигнал ПРОВЕРКА. Индикатор загорается при превышении сигналом от радиоволнового датчика заданного с помощью перемычек порогового уровня.

автоматически переходит на питание от АБ, что индицирует свечение индикатора «АБ». Переход в исходный режим при восстановлении сетевого напряжения также производится автоматически. При разряде АБ до напряжения (10-10,5) В происходит её отключение от нагрузки, индикатор «АБ» гаснет и на ПЦН непрерывно выдается тревожное извещение.
