lOU МПв 214,3 МПа/"

357,6 МПа/ 6461

2270 МПа 1216 МП%/ /

- 401,3 кПа

(/-----80кПа

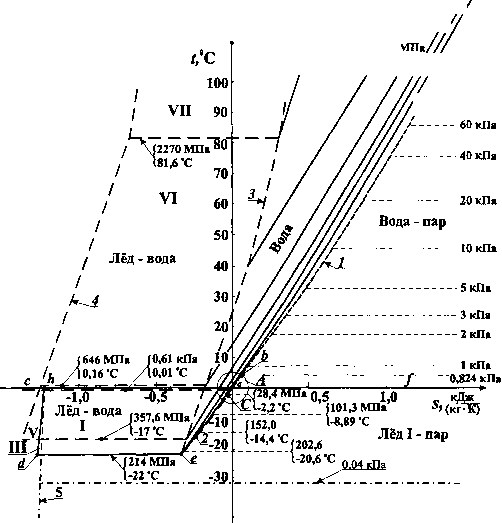

Рис. 3.5. Фазовая диаграмма для воды

Следовательно, состояние максимальной плотности воды для изобары 28,4 МПа будет находиться на правой пограничной кривой плавления льда I (точка С на кривой аё). Для более высоких давлений температ)фы максимальной плотности воды нет, так как вода замерзает раньше, чем достигается эта температура. Для промежуточных изобар воды, лежащих между давлением 0,824 кПа и 28,4 МПа, температура максимальной плотности воды будет находиться между 4 и минус 2,2°С.



Изобары воды от первой тройной точки при давлении 0,61 -0,824 кПа, соответствующие температурам парообразования от 0,01° до 4°С, не имеют точки максимальной плотности. На основании этого изобары воды при давлениях до 0,824 кПа идут от неё, пересекая область двухфазного состояния вода-пар, до встречи с правой пограничной кривой плавления льда между температурами О и 0,01°С. Вследствие малости занимаемого участка изобары на рис. 3.5 не нанесены.

Изобары воды при давлении выше 0,824 кПа пересекаются с левой пограничной кривой парообразования ниже температуры 4°С. Эти изобары воды отходят от пограничной кривой парообразования с понижением температуры, достигают состояния максимальной плотности и подходят к правой пограничной кривой плавления льда.

Для давлений выше 28,4 МПа на изобарах воды уже не будет состояний максимальной плотности, поэтому они идут круче пограничной кривой плавления льда I, подходя к ней слева. Рассмотренная выше область схематически в увеличенном виде представлена на рис. 3.6.

Кроме льда I существует ряд других модификаций льда, образующихся при замерзании воды при сверхвысоких давлениях, области плавления которых приведены на рис. 3.5.


Рис. 3.6. Аномальная область воды: 1 - правая пограничная кривая плавления льда I; 2 - аномальная область воды; 3 - левая пограничная кривая парообразования



*********************** 3.3. Твёрдая фаза - лёд ***********************

3.3. Твёрдая фаза - лёд

Твёрдая фаза воды (лёд) практически несжимаема. При атмосферном и близких к нему давлениях плотность льда можно принимать постоянной и равной рл = 916,8 кг/м а удельный объём Ул = 0,00109 мкг.

Средние значения удельной теплоёмкости льда в интервале температур от минус 50° до 0°С приведены в табл. 3.4 [1].

Таблица 3.4

Удельная массовая теплоёмкость льда

Температура t, °С

Удельная массовая теплоёмкость льда , кДж/(кг-К)

1,924

1,961

1.997

2,034

2,071

2,108

Для расчётов, не требующих высокой точности, среднее значение удельной массовой теплоёмкости льда для диапазона температур от минус 50 до 0°С c„ = 1,924 кДж/(кг-К).

Согласно фазовой 5-/-диаграмме для воды, температура плавления льда зависит от давления. С увеличением давления эта температура падает. График зависимости = f{p) приведён на

рис. 3.7 для аномального льда I.

150 р, МПа

Рис. 3.7. Зависимость температуры плавления льда от давления
