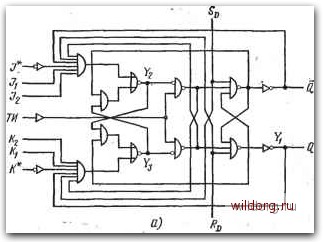

Рис. 6.64. а) Синхронный Ж-трнггер, управляемый одним фронтом тактового импульса с январоными и неинверсными входами JK; б) карта функций Уи Уг, Уз и карта переходов

ООО 001 011

Y1Y2YJ; J=J,J2j;l<=H,K2K Ю

У,У?Уз ООО

TH=0 ,

n . 1 . ,

n-D , r =

Puc. 6.65. a) Синхронный £>-триггер, управляемый одним фронтом тактового импульса; б) карта функций Yi, Уг, Уз и карта переходов

ние выходной памяти может быть установлено асинхронными входами Sd и iRd только приТИ = 1.

На рис. 6.66 показана схема на элементах И-НЕ. Триггер реагирует на положительное изменение тактового импульса с уровня

У,УгУз " ООО DDI 011 DID

111 101 100

тио , тич . ти=о . т

/ i / о

0 1

I 0

Puc. 6.66. a) Синхронный 1>-триггер, управляемый одним импульса; б) карта функций Yi, Уг, Уз и карта переходов

фронтом

тактового

ТИ = О на ТИ = 1, и действие асинхронных входов .Rd и Sd не зависит от входов ТИ и D. Принцип действия триггера ясен из функциональной карты на рис. 6.666.

ПОЛНЫЕ ФУНКЦИОНАЛЬНЫЕ КАРТЫ СИНХРОННЫХ ТРИГГЕРОВ

Анализируя синхронные триггеры в предыдущих параграфах, мы рассматривали только влияние изменений подготовительных управляющих входов. В анализ могут быть включены и функции непосредственных входов Rd и Sd, которыми триггер устанавливается в требуемое исходное состояние.

На рис. 6.67 повторена схема триггера с рис. 6.64, управляемого одним фронтом тактового импульса. Анализируем схему так же, как раньше, но обратим внимание, что у входов Rd и Sd предполагается отрицательная логика. Алгебраическое выражение функций Yi и Уг в зависимости от входов J, К, ТИ, Sd и Rd определить легко. На соответствующие места карты на рис. 6.67-записываются согласно алгебраическим выражениям функций Yi и Уг значения 1, а остальные места заполняются нулями; устойчивые состояния триггера отмечаются кружками. В качестве примера стрелками обозначены изменения состояния триггера при R=S = 0, / = /(=! в зависимости от изменений состояния входа

ти. Очевидно, что триггер реагирует на изменение тактового им-п?яьса с ТИ==0 на ТИ=1. Подобным же образом карта позволяет определить свойства триггера в зависимости от других, произвольных состояний входов.

->=

Sn(H)

Рис. 6.67. а) Схема триггера на рис. 6.64; б) полная карта функций Yi, У? в зависимости от всех управляющих входов /, К, ТИ, Rd, Sb

На рис. 6.68 приведен пример анализа триггера на рис. 6.54. Из примера, обоэначенного в карте на рис. 6.686 стрелками, следует, что выход данного триггера реагирует на изменение тактового импульса с ТИ=1 на ТИ=0.
