стояние. То же самое справедливо для карты на рис. 6.526, соответствующей схеме с исходным состоянием входов S/?=ll без входных инверторов.

Схема JS-триггера с совершенным блокированием входов RS во время длительности тактового импульса ТИ = 1 показана на рис. 6.53а. Работу схемы объясняет карта на рис. 6.536. При отсутствии тактового импульса, т. е. при ТИ=0, хотя помехи и могут оказывать влияние на входы, однако обеспечено возвращение-в первоначальное состояние.

Синхронные Ж-триггеры

Синхронные JK-триггеры, управляемые двумя фронтами тактовых импульсов. В главе, посвященной /?5-триггерам, упоминалась возможность их использования для функции JK простым соединением входов с соответствующими выходами. В интегральных триггерах, используемых исключительно для функции JK, эти связи имеются постоянно и извне не могут быть нарушены. В связи с многосторонним использованием (-триггеров существует множество вариантов этих схем. И хотя все они имеют одинаковую логическую функцию, определенную одинаковыми характеристическими таблицами, поведение их при изменении входных сигналов во время действия тактового импульса может быть совершенно разным.

Схема Ж-триггера на рис. 6.54а, в принципе, такая же, как рассмотренная выше схема LRS-триггера на рис. 6.50, но здесь

J-ТИ If-

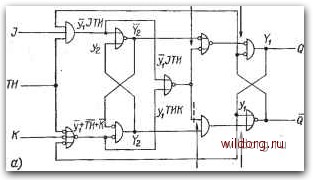

Рис. 6.54. Синхронные Ж-триггеры, управляемые двумя фронтами тактовых импульсов: а) схема рис. 6.50 с постоянными связями между входами и выходами; б) тактовые импульсы управляют только входными ключами

имеют место постоянные связи между входами и выходами. Так же осуществляется и передача информации со входов в главную-память и из главной памяти во вспомогательную. Согласно представленным выше функциональным. картам изменение состояния-входов J и К, происходящее во время действия тактового импульса, может оказать влияние на состояние выходов триггера только по-окончании тактового импульса.

Модификация схемы (-триггера показана на рис. 6.546. Она состоит из элементов типа И/ИЛИ-НЕ и характеризуется тем, что-тактовые импульсы подаются только на входные конъюнкторы. Поэтому инверсная функция тактовых импульсов и работа элементов ИЛИ-НЕ на входе передающих ключей не так наглядна и ясна, как на рис. 6.54а. Изменение состояния входа ТИ со значения О на 1 вызовет блокирование передающего ключа, после чего сле-

уЛИ*у,ТИП yiyiJThi-yJhK)

YryyymjU-yiyzJ Уг-шУгТИ-Уг-уЛИ

JK ТИ=0 , ТИ=1 .

ти=о

Рис. 6.55. Анализ синхронного Ж-триггера на рис. 6.54:

а) определение функций ¥,¥2; б) карта функций Yi, Уг; в) карта нормальной райоты при дополняющих сигналах на входах JK; г) функция Т; д) влияние изменения сигналов на входах У, К во время действия тактового импульсам ТИ=11.

дует запись информации со входов J и К в главную память. При следующем изменении состояния входа ТИ сначала блокируются входы /, К, а потом следует запись информации из главной памяти во вспомогательную. Блокирование ключей, как вытекает из дальнейщего анализа, с учетом изменений входов J и К во время действия тактовых импульсов ТИ = 1 недостаточно.

Из упрощенной схемы на рис. 6.55а (без асинхронных входов Rd и Sd) получаем алгебраические выражения функций Yi, Уг, которые записываются в карты на рис. 6.556. Карта на рис. 6.55в показывает нормальную работу триггера при дополняющих сигналах на входах J и К- Карта на рис. 6.55г показывает работу триггера, выполняющего функцию Т, при постоянных сигналах Ж=П. Карта на рис. 6.55 показывает влияние изменения сигналов на входах / и /С во время действия тактового импульса ТИ = 1. Ясно, что результатом изменения сигналов J и К в определенных состояниях является изменение выхода Q до окончания тактового импульса, т. е. при использовании этих триггеров в асинхронных схемах нужно учитывать влияние не только активных, но и пассивных изменений сигналов.

Рассмотренные (-триггеры управляются тактовыми импульсами, уровень которых изменяется в последовательности 0-1-»-0. Триггер на рис. 6.56 управляется инверсными тактовыми импуль-

J-О ГИ-1>

/Г-ро

ти=о

ти=о

ГИ=1

\00 01 11 1o\lO 11 01 00\О0 01 11 w\w 11 01 00

00 01

Рис. 6.56. а) Синхронный Ж-триггер, управляемый инверсными тактовыми импульсами; б) карта функций Y1Y2 и карта переходов

сами, уровни которых меняются в последовательности 1->-0->-1. При изменении тактового импульса со значения 1 на О сначала прерывается передача информации между главной и вспомогательной памятью, а затем следует запись информации со входов / и /С в главную память. При изменении тактового импульса со 214
