втл-тсм илиттл7т7{5тс) >1

ИнЗерсный, SOD

A-TTM-MiCTtOOJ(sTc) в-дтл-п1С53б{зте)

Рис. 7.67. Специальные схемы ТТЛ для передачи информации по длинным линиям:

а) передатчик; б) приемник; в) дифференциальный приемник

ния и более высоким пороговым уровням управляемых схем влияние помех на работу этих схем значительно меньше, чем у обычных схем ТТЛ. С выхода схемы возбуждения на рис. 7.67а можно управлять шестью приемниками (рис. 7.676) или четырьмя дифференциальными приемниками, показанными на рис. 7.67в, причем напряжение на выходе схемы возбуждения не менее +4,5 В. Это большее напряжение достигается за счет того, что резистор подключен к напряжению +12 В. Большее отношение сопротивлений R2lRi улучшает также передаточную характеристику t/Bbix=f(t/вх). Допустимые пределы помех приемника на рис. 7.676 составл.яет +1,5 В. Дифференциальный приемник на рис. 7.67в управляется дополняющими сигналами, ои очень нечувствителен к разнице напряжения питания и потенциалов заземления по отношению к передатчику в начале линии. Выход изменится на уровень В, если вход В хотя бы на 1,5 В более положителен, чем вход А, и, наоборот, изменится на уровень Н, если вход А на 1,5 В более положителен, чем вход В. Недостатком таких простых схем является наличие большого числа иапряжений питаний.

Схемы иа рис. 7.68 предназначены прежде всего для дифференциальной передачи сигналов по длинным линиям и могут работать совместно со схемами ТТЛ и ДТЛ. Схема передатчика показана на рис. 7.68. С выхода могут возбуждаться линии с характеристическим сопротивлением Zo50 Ом и емкостной нагрузкой до 5000 пФ. Диоды на выходах ограничивают амплитуду сигналов помех, наводимых в линии. Приемник на рис. 7.686 преобразует дифференциальные сигналы в стандартные цифровые сигналы. Его схема сравнительно сложна, потому что он разработан для приема входных сигналов с амплитудами ±15 В, а напряжение питания составл.яет всего +5 В. За счет использования входных делителей напряжения максимальная амплитуда входных сигналов + 15 В уменьшается до ±0,5 В, а минимальная амплитуда ±2,4 В - до + 80 мВ. Определение момента прохождения дифференциального входного сигнала через О должно быть очень точным, поэтому схема разработана как линейный усилитель.

Передатчик и приемник на рис. 7.69 и 7.70 предназначены для высокоскоростной передачи информации между цифровыми системами на схемах ТТЛ се-

рии FJ/74N (Mullard), но могут быть использованы и для совместной работы со схемами ТТЛ и ЭСЛ. Они обеспечивают передачу информации при частотах до 2 МГц по линии д.пииой 6 м при 11а.пнчни сигналов помех с амплитудой ±6 В.

Входную часть передатчика, мрелстаплеипого на рис. 7.69, составляет схема ТТЛ, имеющая такие же входные характеристики, как стандартные схемы

АВСП

о*Е=5ВЩ%

АВСВ

Иидепсный ВЫ

ВиВорочныа импумс

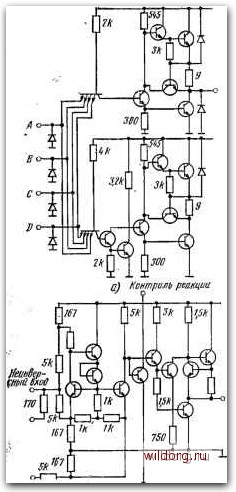

Рис. 7.68. Спецпальные схемы для передачи информации по длинным линиям: а) передатчик; б) приемник

ТТЛ. Диоды Д и Дз ограничивают максимальную величину напряжения на коллекторах -Тг и Тз до значения 3[б.э = 2,1 В. Поэтому напряжение на эмиттере Т, изменяется от О В до 2[б.э=1,4 В. Эти напряжения по отношению к па-пряжению земли должны быть при подаче на вход Те сдвинуты на величину, соответствующую напряжению питания-10 В. Это смещение, примерно 6,5 В, обеспечивает диод Де- Напряжение на Те сравнивается с опорным напряжени-. ем на базе Tj. Если оно более положительно, то ток протекает через Те, а

JT? закрыт. Если же оно более отрицательно, но ток течет через транзистор Т-,, а закрыт Гб- Уровни напряжений нр. .ол.пекторах .этн.ч транзисторов смещаются транзисторами Т, Ts и диодами Д, так, что в симметричную линию всегда течет номинальный ток 14 мА то.чько с коллектора одного выходного транзистора, Т, или Ти- Во всей схеме, кроме в.чодиоп с.чемы ТТЛ, использует

Входная схем

В/(оды

---7-----------JL JU - J

Вмещение напряжений / Входная схема, ((1ифференциалышй. /

усилитспь) исншчнин оиорносо напряжения

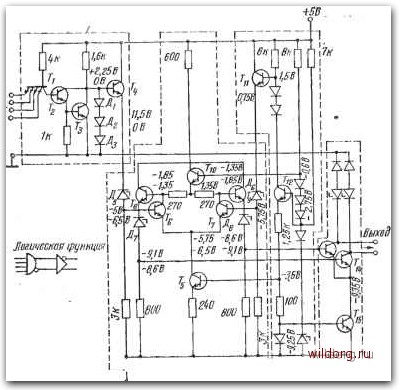

Рис. 7.69. Передатчик для высокоскоростной передачи информации по длинным линиям

ся принцип переключения тока, который будет рассмотрен да.чее. Для наглядности представлены примерные значения напряжении, соответствующи.х уровням В и Н. Транзисторы Т и Tis выполняют функцию источников постоянных токов, а Гц1 ограничивает величину токов без транзисторов Tig и Ти при неподключенных выходах.

Схема приемника приведена на рнс. 7.70. Дифферыщпальиый входной усилитель управляет выходными схемами ТТЛ. Транзистор Тз не допускает насыщения входных транзисторов Ti, Гз, поэтому задержка передачи минимальна. Транзисторы 74 и Гб в выходной схеме выполняют функцию дизъюнкторов. Если на базе одного из этих транзисторов имеется уровень В, то Tj и 7в насыщены. При отрицательном изменении с уровня В на И T быстро запирается за счет заряда, накопленного в Ге- Кроме дифферищнальпых входов, схема имеет выборочный вход. Уровнем Н на этом входе выходы устанавливаются в заданное
